Проводка в плінтусі як провести самому, покрокова інструкція

При будівництві або капітальному ремонті приміщень виконавці і замовники завжди шукають оптимальний варіант виконання робіт. Розглядаються способи нових технологій і матеріалів, в результаті чого обсяг робіт і витрачений час на їх виконання стане менше, будівельні матеріали дешевше. При цьому якість не постраждає або буде вище. Одним з таких випадків при обробці приміщень є прокладка електропроводки. Розглянемо в статті, як робиться проводка в плінтусі своїми руками.

Конструктивні особливості підлогових плінтусів з елементами під електропроводку

З огляду на попит споживачів, виробники роблять різноманітні конструкції плінтусів для прокладки проводів. Основою для плінтуса є каркас з кабельних каналів, яка закривається декоративною кришкою. Враховується матеріал, з якого виготовляються вироби, в зв'язку з підвищеною небезпекою загоряння він робиться з негорючих матеріалів. У більшості випадків це міцний і еластичний пластик, плінтуса можуть бути одноканальні і багатоканальні. Одноканальна модель передбачає широкий канал, в який вкладається декількох кабелів, від трьох до п'яти залежно від діаметра.

Є вдала конструкція, коли кабель канал кріпиться на стіну, приводу укладаються в нього, на нього і під нього, виходить три відсіки. Потім зверху фіксується декоративна панель і виходить відмінний плінтус, з прихованою проводкою.

Планується з 3 каналами

Незалежно від відмінностей, моделі і виробника плінтусів все вони мають загальні основні елементи:

• каркас;
• Декоративні з'єднують планки;
• З'єднувачі для внутрішніх кутів;
• З'єднувачі для зовнішніх кутів;
• Зовнішня декоративна панель.

Кріпиться каркас до стіни внизу біля самісінької підлоги, інші елементи фіксуються вручну, для збірки не потрібно високої кваліфікації і спеціального інструменту. Тому будівельники і електромонтажники з задоволенням використовують цю технологію при обробці приміщень в житлових і адміністративних приміщеннях, кам'яних і дерев'яних будівлях. Плінтуса мають різні кольори, ламинируются під дерево різної породи, для замовників великий вибір для будь-якого інтер'єру. З технічної точки зору вважають, що це метод укладання відкритої проводки, але по факту вона надійно захована і захищена від зовнішнього впливу.

Попередні заходи перед монтажем

Для цього треба порівняти характеристики кабельних каналів в плінтусі з прокладаються кабелями. Ширина, висота, перетин каналів в мм 2 надається в документації до них. Розглянемо окремий приклад:

Порівняння двох варіантів трехканального плінтуса серії МЕХ

Загальна перетин каналу в мм 2

Корисне перетин. мм 2

У кабельних лініях плінтусів для підлоги можна прокладати не тільки дроти електроживлення, туди відмінно укладається:

Роблячи вибір конструкції плінтусів, враховуйте всі фактори.

Порадада № 1. Рекомендується кабелі передачі інформації прокладати окремо від мережевих проводів. Виберіть спосіб і висоту установки розеток.

Є три основні методи відведення розеток від плінтусний проводки:

Підрахувавши кількість і закупивши всі необхідні елементи можна приступати до монтажних робіт.

Послідовність монтажних робіт

• Якщо стоїть старий дерев'яний плінтус, акуратно демонтують ті його, щоб не пошкодити рівну поверхню стін і підлоги.
• Видаліть залишилися цвяхи або шурупи в стінах і підлогове покриття, при необхідності отшукатурьте стіни, добившись рівного покриття біля основи підлоги. Характерна помилка початківців монтажників, момент дуже важливий, на нерівній поверхні можуть бути великі щілини між плінтусом і стіною.
• Розберіть короб панелі плінтуса, візьміть каркас настановної планки, перші етапи по установці і прокладки кабелю здійснюються на ній.

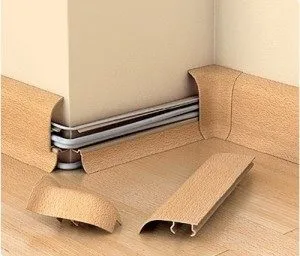

Укладання кабелю на кутових з'єднаннях

Монтаж починається від зовнішнього кута по всьому периметру кімнати, тому закріпіть на торець планки відповідний кутовий з'єднувальний елемент. Прикладіть конструкцію в кут між стіною і підлогою так щоб канали, куди вкладається кабель, були зовні, розгорнуті до вас.

Через наявні в планці отвори для кріплення, маркером на стіні зробіть позначки. У деяких моделях пластикова планка цих отворів не має, просвердлите їх самі.

Рада №2. Для того щоб плінтус прилягав до стіни щільно інтервал між кріпленнями треба робити не більше ніж 30-40 см, і обов'язково в 10 см від краю і кутових з'єднаннях.

Варіант установки розетки над плінтусом

• Залежно від конструктивних особливостей планки кабелю укладаються в один кабельканал або на окремі полки. При необхідності компактного укладання можна застосовувати пластиковий джгут, який щільно стягує дроти в єдиний пучок.
• Укладаючи проводку, особливо коли стягуєте її джгутом не забувайте робити відводи в запланованих місцях. Залишайте петлі для оброблення проводів і підключення в універсальних коробах, які вбудовані в структуру плінтуса. Це одна з характерних помилок, яка має важкі наслідки, проводку доведеться розбирати і перекладати заново. Нарощувати, робити зайві сполуки в новій проводці не бажано.

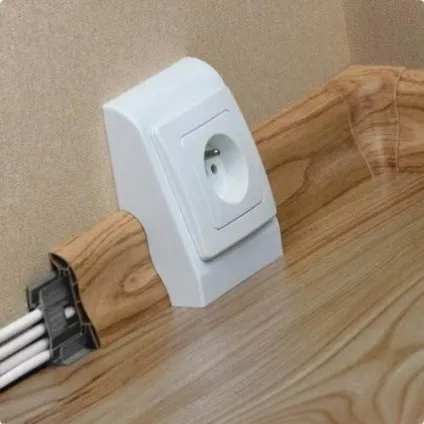

Універсальний короб з розеткою

• Після закінчення укладання декоративні панелі можна закріпити на свої місця, вийде ідеально рівний плінтус, під яким приховані всі комунікації.

Переваги та недоліки даної методики монтажу

Як і будь-яке технічне рішення, укладання проводів в плінтусах має позитивні і негативні сторони. Позитивними сторонами вважаються:

Як недоліки можна розглядати наступні чинники:

Планується з алюмінієвої основою

Плінтуса з алюмінієвими укладальними планками надійні, але дорогі, пластикові вироби дешеві, але не досить міцні і можуть тріснути в процесі монтажних робіт;

При зміні вологості і температури між плінтусом і дерев'яним покриттям підлоги іноді з'являється щілина. Туди потрапляє пил і сторонній сміття;

Як і більшість пластикових виробів, підлоговий плінтус вицвітає від дії ультрафіолетових променів. При сильному нагріванні може піддаватися деформації.

Поширені запитання

Питання №1. Можна прокладати в плінтусі кабелю з перетином проведення Ø - 6 кв / мм, для електричних плит або інших побутових приладів великої потужності?

Можна, бажано окремою лінією в багатоканальному плінтусі, при цьому ви повинні бути впевнені, що виконуються наступні умови:

• споживана потужність приладом і перетин дроту розраховані правильно, нагріву проводки не буде,
• У розподільному щиті встановлено надійний автомат захисту з відповідними номіналами;
• Корпус плінтуса і установча планка зроблені з негорючих матеріалів.

Питання №2. Встановлювати вимикачі в конструкцію плінтуса непрактично, як відводити проводку до перемикачів світла та освітлювальних приладів на стелі?

На зображенні показаний один з варіантів як обійти дверний проріз і підключити вимикач.

Якщо ви хочете на цій основі зробити повний монтаж електропроводки, то повинні розуміти, проводка в плінтусах значно скорочує штробление, але не виключає його повністю. Як робити відводи з плінтусів в штроби закритою проводки і під кабельканали відкритої проводки в цій статті написано.

Питання №3. Якщо в кабельних каналів плінтуса мало місця для проведення, з метою спрощення та економії можна зробити відвід на протилежну стіну під підлогою?

Дотримуючись протипожежні правила можна, укладіть кабель в гофровану трубку і проводите його під покриттям підлоги, якщо конструкція дозволить це зробити.
