Пристрій мансардного даху, конструкція і види мансардних дахів

Форма і конструкція даху визначає габарити простору, обмеженого скатами покрівлі і фронтонами будівлі. Пристрій мансардного даху дозволяє збільшити корисну площу приватного будинку з мінімальними фінансовими вкладеннями.

різновиди дахів

При будівництві приватних будинків особлива увага приділяється вибору покрівельної системи. Існують різні варіанти зведення мансардного даху, до найбільш популярним відносяться такі види конструкцій:

• односхилий;
• двосхила щипцевій або ламана;
• полувальмовая;
• вальмовая.

Кожен вид конструкції має свої переваги і недоліки. Схема симетричних конструкцій більш проста, розробка проекту не вимагає складних розрахунків, на відміну від будівництва несиметричних і складних покрівель.

При розробці проекту важливо враховувати, яке навантаження покрівельна система буде надавати на конструкції і фундамент будинку, наскільки ефективно вона зможе протистояти сніговим та вітрових навантажень, стандартним для району будівництва.

Мансардним поверхом називається приміщення, фасад якого повністю або частково утворений поверхнею даху (похилого або ламаного). При цьому лінія перетину фасаду і даху повинна розташовуватися не більше, ніж в півтора метрах від рівня підлоги. В іншому випадку таке приміщення під дахом є експлуатованим горищем. Мансардний дах може проектуватися при будівництві дерев'яного будинку або споруд з інших матеріалів - цегли, блоків і т.д.

Мансарда може використовуватися як житлове приміщення практично будь-якого призначення - тут можна розташувати кабінет, спальню, дитячу кімнату, тренажерний зал. Пристрій великого скління на мансардному поверсі дозволяє створити зимовий сад.

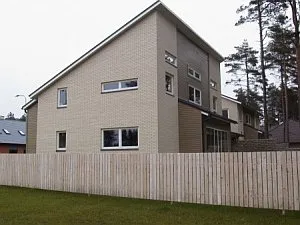

Мансарда під односхилим дахом

Пристрій односкатной покрівельної конструкції дозволяє виконати досить просторий і зручний у використанні мансардний поверх. Каркас складається з наступних елементів:

• мауерлат (при будівництві дерев'яного будинку опорою служать верхні вінці стін);
• стійки;
• крокви;
• розпірки;
• підкоси та інші елементи.

При проектуванні односхилого даху важливо правильно розрахувати кут нахилу. Пристрій скатної покрівлі з недостатнім кутом нахилу сприяє високим сніговим навантаженням, в результаті чого підвищується ризик деформації покрівлі під вагою снігу, попадання вологи в стикувальні вузли. Крім того, знижується опірність покрівлі вітрового навантаження.

Якщо односхилий дах має кут нахилу 45 градусів, сніг з неї буде повністю скочуватися під власною вагою. В цілому, оптимальним вважається пристрій односкатной конструкції з кутом нахилу 35-40 градусів. Фінішне покриття можна виконувати практично з будь-якого покрівельного матеріалу. Каркас даху може мати скат по довжині або ширині будівлі, в залежності від архітектурного рішення і висоти несучих стін. Від ступеня нахилу односхилим покрівлі безпосередньо залежить її вартість, так як для влаштування даху з великим кутом нахилу використовуються більш легкі конструктивні елементи і матеріали.

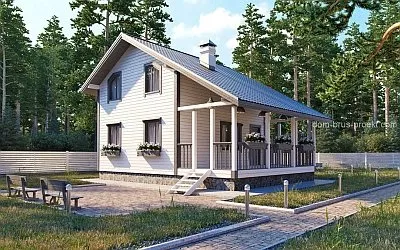

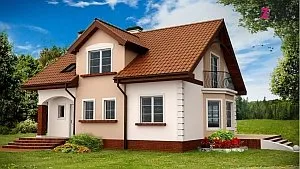

Варіанти виконання мансардного поверху з двосхилим дахом

Відрізняються такі види покрівель з двома скатами: щипцові і ламані. Найбільш проста схема двосхилим покрівлі - симетрична щипцевій система. Фронтон щипцевих приватних будинків (переважно дерев'яних) має форму трикутника. До переваг мансардного щипцевій даху відноситься:

• надійність;
• проста конструкція;
• доступність матеріалів;
• відсутність необхідності застосовувати підйомну техніку.

Класична щипцевій дах з кутом нахилу 45 градусів - оптимальний варіант для будинків шириною до 6 метрів. На більш широких будинках можна зводити гострі дахи, у яких кут нахилу ската становить 60 градусів.

Особливого підходу вимагає несиметрична двухскатная мансардний дах. Така конструкція має зміщений центр ваги щодо осі будинку, і на етапі розробки її схеми слід провести ряд професійних обчислень. Несиметрична двосхила покрівля привабливо виглядає і дозволяє втілювати в життя оригінальні архітектурні задуми. Наприклад, виступаюча частина довгого ската покрівлі може служити дахом для тераси уздовж стіни будинку.

Кут нахилу скатів, співвідношення довжини сторін, розташування опор повинні бути правильно розраховані, щоб навантаження рівномірно розподілялася при передачі на будівельні конструкції і фундамент.

При зведенні приватних будинків нерідко виконується двосхила ламана мансардний дах. Її каркас відрізняється від щипцевій тим, що кожен з скатів має дві ділянки. Ухил верхнього становить близько 30 градусів, а нижнього - близько 60 градусів. Під такою покрівлею утворюється досить великий простір, яке можна використовувати в якості житлового приміщення. Ламана дах - економічний і простий в монтажі варіант для приватних будинків, ширина яких не перевищує 6 метрів.

Полувальмовая дах являє собою різновид двосхилим. Її каркас в цілому виконується як звичайна симетрична кроквяна конструкція, яка спирається на мауерлат. Відмінність полягає в присутності невеликих скатів над фронтонами.

Мансарди під четирехскатной покрівлею

Різні види четирехскатной покрівлі дозволяють обладнати під нею просторий і зручний додатковий поверх. Пристрій мансардного даху з чотирма скатами складніше, ніж зведення двосхилих систем, і вимагає точного дотримання технології робіт на всіх етапах. При проектуванні покрівлі розробляється схема кроквяної конструкції, і визначаються елементи, з яких буде виконаний покрівельний пиріг.

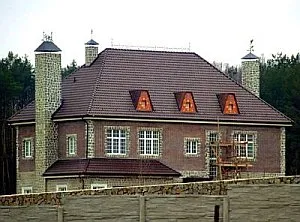

Чотирьохскатна вальмовая дах володіє цілим спектром переваг:

• завдяки відсутності вертикальних елементів (фронтонів) покрівельна система здатна витримувати високі вітрові навантаження; будинки з такою конструкцією особливо поширені в регіонах, де часто бувають урагани;
• за рахунок кутових ребер, які сходяться до опорної коньковой балці, забезпечується жорсткість каркаса - конструкція такого типу не схильна до деформацій в процесі експлуатації;
• вальмовая покрівля дозволяє виконати великі свеси, що захищають стіни будинку від опадів - це подовжує термін служби будівельних конструкцій;
• масивна вальмовая дах з чотирма скатами візуально робить будова приземистим: це властивість активно використовується, якщо потрібно органічно вбудувати будинок в уже наявну одноповерхову забудову з приватних будинків.

Вальмовая дах не позбавлена ​​і недоліків:

• зведення такої конструкції складніше і трохи дорожче, ніж пристрій покрівлі з двома скатами;
• скати з коротких торців «з'їдають» деяку частину простору мансарди;
• особливий підхід потрібен до розміщення вікон для природного освітлення мансардного приміщення.

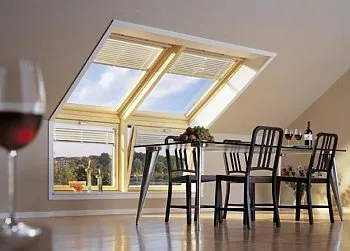

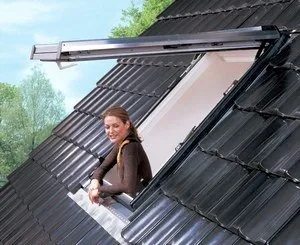

Схема каркаса четирехскатной даху розробляється з урахуванням необхідності природного освітлення житлового мансардного поверху. У вальмовой покрівлі зазвичай виконуються вікна, які розташовуються в площині покрівельного пирога. Такі світлопрозорі конструкції оригінально виглядають і дозволяють забезпечити ефективне освітлення, але дане рішення має серйозний недолік: під час негоди вікна повинні бути щільно закриті, інакше приміщення заллє водою.

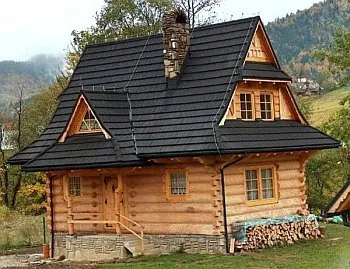

Більш практичні вертикальні вікна, але в цьому випадку потрібно розробити схему розміщення спеціальних конструктивних елементів, які виступають за площину покрівельного пирога вальмовой даху.

При будівництві приватних будинків нерідко використовується датська вальмовая дах. Вона відрізняється від класичної мансардної покрівлі з чотирма скатами наявністю фронтонів у верхній частині коротких схилів. Датська дах дозволяє використовувати для освітлення мансарди звичайні вертикальні вікна.

Схема звичайної вальмовой даху передбачає використання прямих крокв, без переломів. Кутові ребра каркаса починаються від коника. Довжина коника вибирається залежно від довжини будівлі і бажаної форми покрівлі. Ламана вальмовая дах трохи складніше в монтажі, але дає можливість збільшити корисний об'єм мансарди.

Рекомендації з будівництва

Оптимально підібраний варіант мансардного даху не тільки збільшує корисну площу будинку, а й надає йому гарний силует. Різні види покрівельних конструкцій можуть монтуватися не тільки на етапі будівництва будинку, але і в процесі реконструкції будинку. У другому випадку попередньо слід визначити здатність фундаменту і стін витримати додаткове навантаження.

Конструкція мансардного даху передбачає монтаж кроквяної системи з добре просушеного дерев'яного бруса. Для виконання елементів конструкції застосовується брус різного перетину - вибір залежить від конфігурації покрівлі і передбачуваних навантажень, в тому числі загальної ваги покрівельного матеріалу. Пристрій мансарди здійснюється з використанням легких і безпечних матеріалів. Крім бруса, обробленого антисептиками і антипіренами, може застосовуватися легкий металевий профіль.

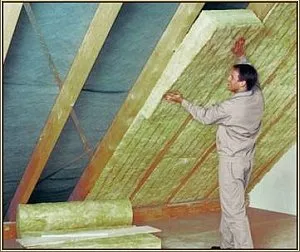

Приміщення, розташоване безпосередньо під дахом, швидше втрачає тепло, ніж нижні житлові поверхи. З цієї причини покрівельний пиріг повинен включати в себе надійний утеплювач. Це може бути мінеральна вата, пінополістирол або інші види листового або рулонного матеріалу. Утеплювач укладається між зовнішнім гідроізоляційним шаром і пароізоляцією з боку приміщення. Якісно виконаний пиріг забезпечує тривалий експлуатаційний термін всієї покрівельної системи. Для внутрішнього оздоблення приміщення мансарди найчастіше використовується натуральне дерево. Але обшивку стін і стелі можна виконати і іншими листовими матеріалами, в тому числі гіпсокартоном.
