Проводка в баню своїми руками

У лазні можна чудово відпочити, поспілкуватися з друзями і поправити здоров'я. Однак, для того щоб лазня була по-справжньому корисною і, що головне - безпечним, потрібно грамотно підійти до питання її облаштування. Одним з найважливіших етапів облаштування лазні є монтаж проводки. Це дуже відповідальна робота, що вимагає кваліфіковано го підходу. Однак при великому бажанні з усіма завданнями можна впоратися своїми силами.

Що потрібно знати про використання електрики в парній?

Електропроводка в лазні має безліч важливих відмінностей від проводки в приміщеннях іншого типу. У парній відзначається підвищений рівень вологості повітря, і цей момент потрібно обов'язково враховувати при плануванні, монтажі і безпосередньо експлуатації електропроводки.

Електропроводка в лазні

Перш за все, ви повинні провести індивідуальну лінію електропостачання від головного щитка, а також створити індивідуальний контур заземлення. Розрахувати відповідні параметри захисного автомата і перетин електрокабеля ви зможете після визначення сумарної потужності обладнання, яке в подальшому буде встановлено в лазні. При будь-яких обставинах кабель потрібно закладати з певним запасом.

Існує 2 основних способи прокладки силового електрокабелю до лазні - під землею і по повітрю. Конкретний спосіб вибирається з урахуванням відстані до головного щитка і інших умов конкретної ситуації.

У обох способів є як свої переваги, так і серйозні недоліки. Тому доцільність застосування кожного з методів потрібно оцінювати в індивідуальному порядку, не забуваючи про основні правила виконання електромонтажних робіт.

Важливо знати, що в мийної кімнаті і безпосередньо в парильні забороняється встановлювати вимикачі і розетки

Важливо знати, що в мийної кімнаті і безпосередньо в парильні забороняється встановлювати вимикачі і розетки. Ці прилади можна розміщувати виключно в передбаннику і різноманітних кімнатах відпочинку. Розетки і вимикачі встановлюються на висоті не менше 900 мм від поверхні підлоги. Розетки обов'язково повинні бути з водонепроникні ми кришками і мати клас захисту не нижче IP-44. Мінімально допустимий клас захисту світильників - IP-54.

Світильники для парної

Електропроводка повинна бути організована таким чином, щоб довжина всіх проводів, прокладених до електричних приладів, була якомога коротшою. Прокладати проводку над опалювальним агрегатом забороняється.

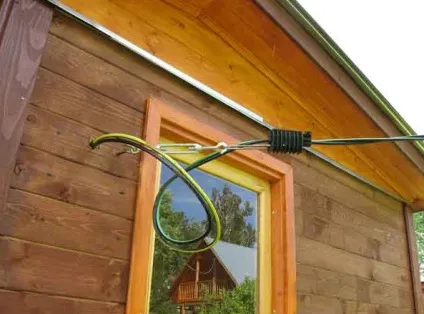

Проводка електрики по повітряної лінії

Прокладка електролінії по повітрю вимагає мінімальних грошових витрат. У разі якщо лазня віддалена від головного щитка більш ніж на 25 м, перед початком монтажних робіт необхідно встановити ще одну проміжну опору. Безпосередньо кабель прокладається за допомогою розтяжки. Також вітається варіант прокладки на порцелянових ізоляторах.

Проводка електрики по повітряної лінії

У відповідної нормативної документації строго прописується допустима висота прокладки електричного кабелю, а саме:

не менше 600 см над проїзною частиною;
Проте 350 см над пішохідними доріжками;
Проте 275 см над землею в місці кріплення кабелю до лазні.

Стандартна прокладка виконується із застосуванням ізольованого самонесучого кабелю типу СІП. Традиційно такі кабелі маркуються як СІП-3 і СИП-4, також існує різновид під маркуванням СИП-2А.

Провід самонесучий СИП

Такі вироби оснащуються спеціальним стійким покриттям і додатковими елементами, завдяки яким суттєво збільшується стійкість кабелів до перевантажень. Однак подібні вироби мають свій недолік - їх досить складно вводити в захисний автомат, особливо не маючи досвіду виконання електромонтажних робіт.

Безпосередньо в баню кабель вводиться через спеціальну металеву втулку. Важливо, щоб кабель мав перетин від 16 мм 2. Такого перетину досить для сили струму до 63А. У разі однофазного підключення подібна проводка буде витримувати потужність в 14 кВт, якщо ж створюється трифазне підключення, то і показник потужності зросте до 42 кВт, тобто рівно в 3 рази. Для звичайної приватної парної такої потужності навіть більш ніж досить.

Однак кабелі марки СІП використовуються виключно на шляху від головного щитка до будівлі лазні. Безпосередньо в лазні слід прокладати електрокабелі типу НГ або NYM з перетином 10 мм 2. У місцях переходу використовуйте спеціальні герметичні з'єднувачі, в даному випадку - «мідь-алюміній». Кабель СИП кріпиться за допомогою анкерних затискачів-натяж лей.

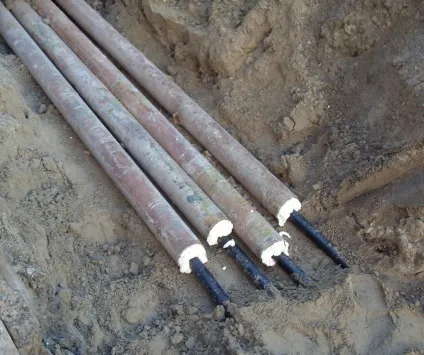

Особливості прокладки кабелів під землею

На прокладку електрокабелів під землею піде більше часу, сил і грошей у порівнянні з попереднім методом. Витрати ресурсів підвищуються через необхідність риття траншеї. В середньому риють траншею глибиною 70-100 см.

Крім цього, на вартості електромонтажних робіт не кращим чином позначається на необхідності застосування більш дорогого кабелю типу ВБбШв. Це спеціальні броньовані кабелі, виготовлені із застосуванням мідних жил. Характеризуються більш високим ступенем захищеності в порівнянні з кабелями СІП. Спеціальна внутрішня і зовнішня захист робить кабель ВБбШв стійким до пошкодження різними гризунами та усадки грунту.

Для введення кабелю в баню використовується звичайна металева втулка, як і в попередньому методі. Конструкція такої втулки буде додатково захищати кабель від різного роду пошкоджень, що утворюються при температурних та інших деформаціях стіни.

Мінімально допустима глибина траншеї - 70 см. Дно ями засипте 10-сантиметровим шаром піску. Покладіть електрокабель, насипте зверху ще один 10-сантиметровий шар піску, а простір, що залишився заповніть виритих раніше грунтом.

Слідкуйте, щоб при прокладці кабелю не виникало надмірних натяжений і ризику будь-якого роду механічних пошкоджень вироби. Щоб уникнути неприємностей, укладайте кабель в траншею хвилеподібно. Так буде забезпечений необхідний запас і виключена ймовірність надмірного натягу кабелю при температурних перепадах і грунтових зрушення.

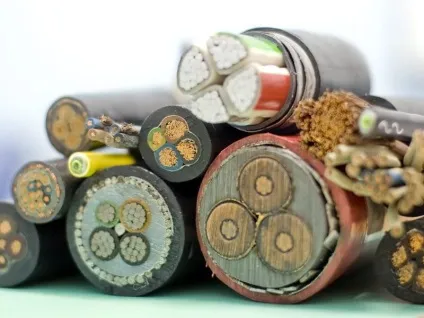

Рекомендації щодо розрахунку та вибору електричних кабелів

Раніше згадувалося, що необхідний перетин виробів визначається після підрахунку сумарної потужності електричних приладів, які в подальшому будуть використовуватися в лазні. Такий розрахунок виконується в гранично простий последовательнос ти.

Рекомендації щодо розрахунку та вибору електричних кабелів

Перший крок. Випишіть з паспорта кожного приладу значення його потужності. Підсумуйте отримані значення.

Другий крок. Додайте до знайденої сумі резерв в 4-5 кВт. Додатково додайте до розрахункового значення пару кіловат на світильники.

Третій крок. Розділіть загальну потужність всього електрооборудова ня на 2. Так ви знайдете підходяще перетин кабелю. Наприклад, якщо ви розрахували, що потужність всіх агрегатів, які в подальшому будуть експлуатіроватьс я в лазні становить 6 кВт (з обов'язковим запасом), то для забезпечення повноцінної роботи системи потрібно використовувати кабель перетином 3 мм 2.

Внутрішню проводку прокладайте з кабелів з водонепроникно й ізоляцією або оболонкою з подвійного шару гуми. Світильники і розетки підключайте за допомогою кабелів марки ВВГнг-LS.

Безпосередньо в парильні єдиними дозволеними до використання електроприладами є освітлювальні лампи. Для їх підключення призначені кабелі, стійкі до впливу вологості і екстремальної температури повітря, наприклад, РКГМ або ПРКА.

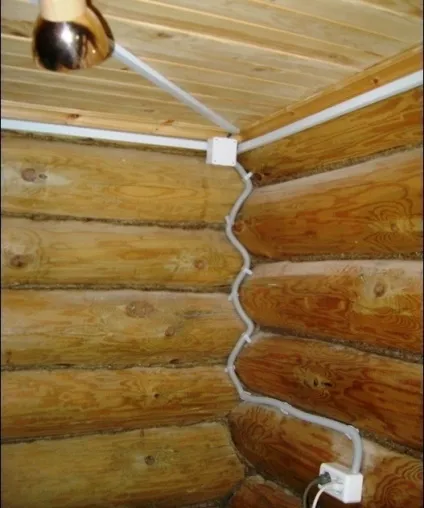

Для додаткової безпеки проводу слід прокладати в кабель-каналах і гофрованих трубках. Подібні запобіжні заходи у разі спалаху будуть стримувати полум'я і не дозволять вогню поширитися занадто далеко.

Якщо проводка буде прокладатися під вагонку, застосовуйте для укладання кабелів пластикові гофровані труби, розроблені спеціально для електропроводів. Гофра характеризується відмінною гнучкістю, і ви зможете прокласти проводку в максимально короткі терміни. З розмірів найбільшого поширення набули гофровані труби діаметром 1,6 см і 2 см.

Важливо, щоб усередині гофротруби була присутня спеціальна тонка дріт. Вона дозволить вам зручно і максимально швидко протягнути кабель через трубку. Уточніть цей момент при виборі комплектуючих.

Вибір місця для щитка

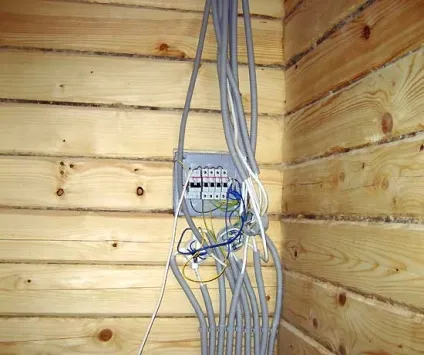

Де в лазні встановити щиток

Виберіть таке місце для установки щитка, щоб до нього був забезпечений безперешкодний й доступ. Монтаж щитка можна виконувати виключно в приміщенні з нормальною температурою і оптимальним рівнем вологості повітря, тобто мийна кімната і парилка для цих цілей не підходять.

Традиційно електрощиток монтується в роздягальні або тамбурі в разі його наявності. Верх такої панелі повинна розміщуватися на відстані 150-180 см від рівня підлоги.

Електропроводка в лазні

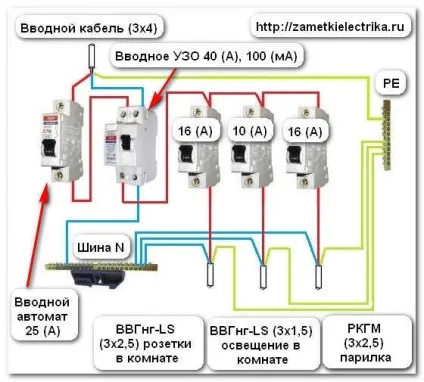

У конструкцію електрощитка входить вступний автомат і кілька відходять. Додатково рекомендується встановити якісний пристрій аварійного відключення. При будь-якого роду витоках струму такий пристрій автоматично відключить електропостачання. завдяки чому буде виключений ризик загоряння та ураження людей струмом.

Таким чином, при бажанні монтаж проводки в лазні можна виконати своїми руками. Однак відразу налаштуйте себе на відповідальну і максимально уважну роботу. Виберіть підходящий варіант підведення проводів і виконуйте всі отримані рекомендації в процесі прокладки проводки безпосередньо в лазні. Будь-які помилки і порушення нормативних вимог можуть призвести до виникнення вкрай небезпечних ситуацій, не забувайте про це.
