Простий вольтметр для автомобіля на мікроконтролері, вироби для авто

За допомогою нього ви зможете контролювати вивідні значення напруг з встановлених меж обладнання. При програмуванні ці самі межі задавалися програмою EEPROM на мікроконтролері напругою 8 або 16 В. При виході за межі на індикаторі з'являється блимання.

0 - Низький рівень напруги;
1 - Високий рівень напруги;
2 - Рухливість індикації;

Припустимо нам потрібно щоб наш прилад зміг реагувати на напругу нижче 9,4В і вище 15,3В. У цьому випадку нам доведеться в позначення «0» програми EEPROM занести значення 94, а в позначення «1» - 153. Провести перетворення з десяткової системи в шістнадцяткову, можна за допомогою звичайного калькулятора на платформі Windows.

Друге позначення служить для управління частоти опитування при вході, безпосередньо впливаючи на частоту змін в частоті значення в індикаторі. Якщо поставити високе значення в позначеннях, то індикатор буде оновлюватися повільніше. У стандартних позначеннях встановлюється цифра 155, яка використовує частоту оновлення до однієї секунди.

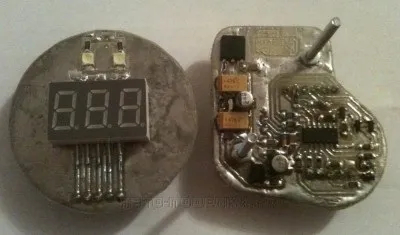

Друковані плати розроблені таким чином, що прилади з легкістю можуть встановлюватися на штатне місце вольтметра на панелі автомобілів ВАЗ-2107.

Варто звернути увагу на те, що при прошивці важливо зберігати заводські калібрування констант.
