Простий генератор звукової частоти

На сторінках журналів для радіоаматорів неодноразово публікувалися схеми генераторів, що володіють хорошими характеристиками [1, 2]. У той же час ці прилади досить складні для повторення початківцями радіоаматорами.

Генератор, схема якого наведена нижче, розроблений спеціально для повторення початківцями радіоаматорами. Він не містить дефіцитних деталей, простий в налагодженні, споживає струм 8 мА і може працювати як від батарей, так і від стабілізованого джерела живлення.

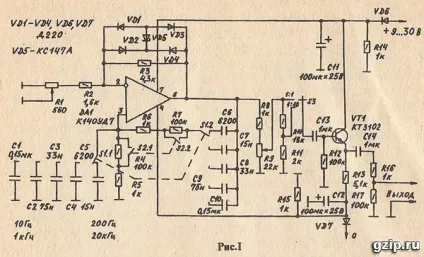

Схема генератора наведена на рис.1. Він складається з ОУ DA1 з мостом Вина-Робінсона в ланцюзі ПОС, утвореним елементами С1-С10 і R4-R7 і з елементами стабілізації амплітуди вихідного сигналу в ланцюзі ООС R1-R3 і VD1-VD5. Перемикачем S1 задається частота вихідного сигналу: 10 Гц, 20 Гц, 50 Гц, 100 Гц, 200 Гц при положенні перемикача S2 «1» і 1 кГц, 2 кГц, 5 кГц, 10 кГц, 20 кГц при положенні перемикача S2 «100» . Резистор R1 використовується для регулювання форми вихідного сигналу. Резистор R9 є регулятором вихідної напруги. Перемикачем S3 можна послабити вихідний сигнал в 10 разів. Емітерний повторювач на транзисторі VT1 зменшує вплив навантаження на параметри генератора. Дільник напруги R14, R15 служить для отримання двополярного симетричного харчування з однополярного (0 не є «землею»). Діоди VD6, VD7 захищають генератор від «переплюсовкі» джерела живлення.

Налагодження генератора починають з подачі на клеми живлення напруги 10 В. Підключивши один з висновків вольтметра до землі, переконуються, що напруги на С11 і С12 складають +5 В і -5 В відповідно. Потім підключають осцилограф до виходу DA1. Резистором R1 встановлюють максимальну амплітуду, при якій відсутні помітні спотворення синусоїдального сигналу (2 - 2,5 В). Цю регулювання виробляють на частоті 1 кГц. Далі, користуючись перемикачами S1 і S2, переглядають весь робочий діапазон частот від 10 Гц до 20 кГц. Якщо на будь-якої частоті з'являються спотворення або відсутній генерація, то резистором R1 необхідно виставити на виході ОУ чинне напруга величиною 1,5 - 2 В. Якщо генератор не порушують в будь-якому положенні резистора R1, то необхідно зменшити R2. На закінчення підключають осцилограф до виходу генератора і перевіряють роботу регулятора рівня R9 і перемикача S3.

У генераторі використані елементи без попереднього підбору. Всі конденсатори керамічні малогабаритні, резистори будь-якого типу. ОУ К140УД7 можна замінити на К140УД6, К140УД8, К544УД1. Діоди Д220 можна замінити будь-якими кремнієвими діодами.

Резистори R1, R9 і перемикачі S1, S2, S3 кріплять на передній панелі генератора. В якості вихідного використано роз'єм ВГ-З-Р, що дозволяє подавати сигнал з виходу генератора на входи побутової апаратури.

Генератор зібраний на універсальної друкованої плати. На платі можна встановити 2 ОУ типу К140УД7 і 6-8 транзисторів типу КТ3102. Плату можна виготовити як різаком, так і методом травлення в хлорному залозі.

література
1. Шиянов Н. Генератор сигналів з малим коефіцієнтом гармонік. - Радіо, 1987, N 6, с.48.
2. Невструев Е. Генератор сигналів 34. - Радіо, 1989, N 5, с.67 - 69.
