Проколи для сип

СИП починають широко застосовуватися замість звичайних голих проводів. Вони складаються з ізольованих алюмінієвих жив, скручених між собою. Нульова жила є несучою і в більшості випадків містить сталевий сердечник для підвищення міцності. Вона може бути з ізоляцією (СІП-2) і без неї (СІП-1). Для відгалужень від повітряних ізольованих ліній (ВЛІ) широко поширене застосування проводів без несучої жили (СІП-4).

Види проколюють затискачів

З'єднання жил СІП

Нові конструкції проводів і технології їх укладання вимагають застосування іншої арматури. Особливе місце в ній займають відгалужувальні затискачі, що забезпечують надійні контакти для проводів шляхом проколювання ізоляції. На фото вище зображено кілька видів затискачів.

Відгалужувальні жили з'єднуються з жилами ВЛІ в затискачах, влаштованих в такий спосіб (рис. Нижче):

Корпус - виготовлений з алюмінієвого сплаву або армованого скловолокном полімеру, що витримують значні навантаження і атмосферні дії.
Контактні пластини зі спеціальними зубами, призначеними для проколювання ізоляції на проводах магістралі і відгалуження.
Один або два затяжних болта зі зривними головками одноразового застосування.

Схема пристрою проколюючого затиску для ізольованих проводів

особливості затиску

Забезпечення стабільного герметичного контакту. Важливо створити надійні з'єднання на магістральні і відгалужувальні дроти.
Безпека з'єднання відгалуження з магістраллю, що знаходиться під напругою. Поверхні проводів покриті ізоляцією із зшитого поліетилену, а затяжні болти електрично не пов'язані з притискними пластинами.
Немає необхідності в знятті ізоляції з СИП. Провід вставляються в отвори проколюючого пристрою, а верхній болт підтягується до тих пір, поки не зірветься його сривной головка.

Затискачі відгалужувальні ізольовані (ЗОЇ)

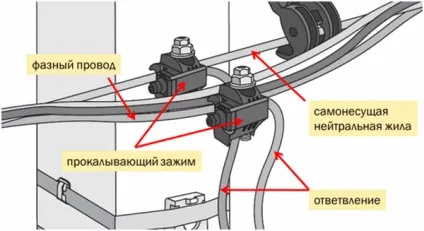

Пристрої служать для підключення до ПЛ фазних і нульових СІП напругою до 1 кВ. На рис. нижче зображені відгалужувальні підключення до проводів магістралі. Тут самонесуча жила підвішена на що підтримує затиску (праворуч зверху). Проколюють затискачі надягають на дріт і затягуються через сривной верхню головку болта. Вона дає певне зусилля притиснення зубців до проводу, щоб забезпечити електричний контакт і при цьому не пошкодити його. Надалі затиск можна зняти гайковим ключем, відвернувши нижню головку демонтажу, яка залишається неушкодженою.

Відгалужувальні підключення до ПЛ проколюють зажимами

Затискачі ЗОЗРБ IEK

Затискачі застосовуються для відгалуження одного або одночасно двох провідників від одного проводу магістралі. З'єднання використовується на об'єктах, де невелика вологість і виключено попадання на нього води.

Про призначення певного типу затиску можна дізнатися з маркування. У ній зазначено кількість провідників відгалужень. Якщо головка болта сривной, вводиться позначення буквою «З». Набори чисел, розділені знаком «/», означають діапазони перерізівпровідників на основний і відгалужується лініях.

Відмінність затиску IEK від інших полягає в тому, що проколюють зубці знаходяться тільки на магістральному дроті, а на відгалужується слід знімати ізоляцію в місці контакту. Спосіб дозволяє використовувати для відгалуження будь-який вид провідника, наприклад, кабель ВВГ.

Підключення до СІП

Для підключення до силової лінії потрібно мати проколюють відгалужувальні затискачі, СИП для відгалуження і гайковий ключ.

Незважаючи на те, що затискачі виключають можливість удару струмом, а дроти ізольовані, індивідуальні засоби захисту застосовувати необхідно. До їх переліку входять гумові рукавички і килимок, а також діелектричний гайковий ключ.

Провід магістральної лінії слід відокремити по черзі один від одного, вбиваючи між ними діелектричні клини (рис. Нижче). Якщо їх немає, можна зробити дерев'яні.

Діелектричні клини служать для відділення проводів магістральної лінії один від одного

Клин вставляється між жилами, і пучок розкручується на кілька оборотів в сторону, зворотну навивці. Потім на жилу надаватися затиск. Для магістралі вона проходить наскрізь, а для відгалуження підключитися можна тільки з одного боку, з іншого - клема закрита ковпачком.

Установка в затиск дроти магістралі (знизу) і відгалужується (зверху)

Провід підключення відгалуження випрямляється на кінці і вставляється в отвір затиску до упору (рис. Вище). У контактній системі затискачів провідники повинні бути розташовані паралельно.

При підключенні проводів слід дотримуватися їх маркування.

При гладких контактних поверхнях ізоляція з ділянок, що з'єднуються струмоведучих жил видаляється (плашечниє затискачі). Для цього спочатку на місце установки прикладається затиск, на ізоляцію наносяться 2 мітки, після чого ножем для кабелю вона знімається. При такому монтажі лінія повинна бути знеструмлена.

Аналогічним чином зачищаються відгалужувальні жили. Потім встановлюється затискач і клин, що утримує провід, прибирається. На відстані 15-20 см від нього на СІП встановлюються бандажі.

Монтажні роботи з проводами СІП виробляються на висоті. Від того, наскільки правильно обрана арматура для прокладки, залежить впевненість монтажника і трудомісткість операцій.

Помилки при монтажі

При монтажі СІП із застосуванням проколюють затискачів не допускається наступне:

Повторна установка і затягування проколюють затискачів, оскільки головка одноразова і в наступний раз надійне кріплення не вийде.
З'єднання жил відгалуження між собою за допомогою що проколюють затискачів.
Установка в один затиск більше однієї жили (контакт ненадійний).

Технологія сучасних відгалужувальних затискачів з проколюванням ізоляції (ОЗПВ) розвивається за наступними напрямками:

поліпшена система контактів;
нові матеріали для виготовлення корпусів затискачів;
контрольоване зусилля затягування основного болта;
підвищена герметичність з'єднань;
підвищення зручності монтажу.

Модернізація контактної групи

Пластини з алюмінієвих сплавів і з зубцями пірамідальної форми, розміщені в шаховому порядку (рис. А нижче).
Алюмінієві або мідні пластини з клиноподібними зубами на зразок пилки (рис. Б).
Пластини з алюмінію, що поєднують гідності попередніх типів (рис. В).

Пристрої ОЗПВ популярних виробників: а - Ensto; б - (1 - Sicame і Simale, 2 - Niled); в - Sicame і Simale

Будь-який з трьох способів гарантує створення проколу ізоляції і надійний електричний контакт з токоведущей житлової СІП. Матеріал фазних проводів м'якше несучого нульового і в них зуби проникають глибше. У будь-якому випадку сривной головка затяжного болта забезпечує створення надійного електричного контакту з одночасним збереженням необхідної міцності провідника.

Корпуси зображених на рис. вище моделей виконані з поліаміду, армованого скловолокном. Вони володіють хорошими механічними і електричними властивостями і добре витримують атмосферні дії.

Процес затягування основного болта є контрольованим за рахунок сривной головки. Вона забезпечує тільки одноразове використання ОЗПВ. Однак можна застосовувати динамометричний ключ, яким можна створити потрібне зусилля. Цей варіант застосовувався в ранніх моделях пристроїв, але виявився не дуже зручним.

Використовуючи спеціальні таблиці моменту затягування для різних моделей, можна застосовувати динамометричний ключ для їх вторинної установки. У цьому випадку не можна бути повністю впевненим у надійності з'єднань, оскільки в використаному затиску відбувається деформація проколюють зубців.

Монтажники віддають перевагу моделям з мінімальним зусиллям затяжки.

Виробники

Провідними компаніями з виробництва арматури є Ensto, Niled і інші.

Французька компанія Niled - основний постачальник арматури для СІП вУкаіни. Характерною особливістю продукції є адаптація до місцевих умов. На український ринок розроблені пристрої проколювання ізоляції для вітчизняних проводів малих перетинів. Номенклатура поставок відповідає технічним вимогам підрозділів РАО ЄЕС.

Сучасні проколюють затискачі провідних виробників арматури для СІП забезпечують надійність і довговічність електричних з'єднань проводів.
