Прокладка кабелю в трубах види труб і технологія монтажу

Прокладка кабелю в трубах під землею є більш трудомістким заходом, ніж повітряний (відкритий спосіб), однак, надійність такої конструкції в плані збереження набагато вище. Особливою популярністю користується такий метод прокладки кабелю на дачних ділянках, де існує ймовірність, що його можуть «запозичити». Монтаж кабелю в трубах проводиться згідно з нормативами, прописаними в правилах улаштування електроустановок (ПУЕ).

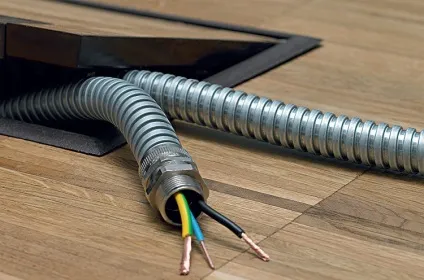

Використання труб для захисту кабелів підвищує безпеку експлуатації електромереж

Переваги прокладки в грунті

Монтаж кабелів у ґрунті проводиться з використанням різних видів труб: металевих, металопластикових, поліетиленових низького тиску (ПНД). Така прокладка має низку переваг перед повітряним методом:

прокладка кабелю в трубі забезпечує його захист від несприятливих погодних умов, а також знизить ймовірність механічного пошкодження;

Корисна інформація! Кабель, прокладений під землею, дуже легко замінити в разі необхідності. Для цього потрібно просто вирити комунікацію і видалити з лінії старий кабель, замінивши його на новий.

цей спосіб виключає можливість виникнення загоряння, що є дуже важливою перевагою, особливо, для будинків, виконаних з легкозаймистих матеріалів (наприклад, дерева);
додатковий захист проводки у вигляді труби виключає можливість пошкодження кабелю гризунами;
така комунікація (на відміну від повітряної), хоч я знаю, і не псує естетичності ділянки;
в більшості випадків вартість такої прокладки кабелю нижче, ніж при відкритому монтажі.

Які кабелі дозволяється використовувати?

За ГОСТом під землею дозволяється прокладати кабельну проводку, яка володіє певними технічними характеристиками. Бажаним параметром для проводки кабелю в траншеї без використання труб є наявність так званої броні. Броньовані кабелі, крім усього іншого, повинні володіти і високими показниками гідроізоляції. Прокладка таких кабелів може проводитися і без захисних труб, однак, вартість на них вище, ніж на бюджетні варіанти, які монтують в трубної комунікації.

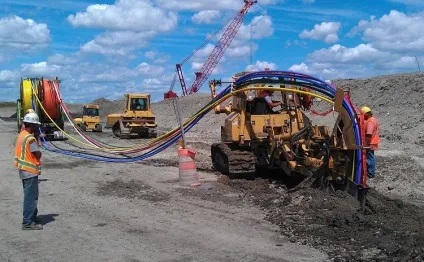

Для прокладки підземним способом використовуються спеціалізовані види кабелів

Розглянемо основні види кабелів, які дозволяється проводити в грунті без захисних труб:

АВБбШв. Броньований кабель, всередині якого проведені жили з алюмінію. Броня представлена двома шарами оцинкованої сталі, покритої зверху ізоляційним шаром;
ВБбШв. Такий кабель відрізняється від попереднього тільки матеріалом, з якого виконані жили - має мідну начинку. По інших технічних характеристиках ВБбШв схожий на АВБбШв. Обидва ці типу рекомендують використовувати для проводки електрики на дачних ділянках. Також їх властивості дозволяють виключити використання захисних труб.
ПвБШв. Такий кабель також є броньованої різновидом, однак, на відміну від попередніх двох видів, ізоляційний матеріал вироби представлений зшиті поліетиленом. Даний матеріал володіє високими характеристиками міцності, тому ідеально підходить для прокладки під землею, але і вартість його вище. ПвБШв часто експлуатується в тяжких кліматичних умовах.

Крім цього, для підземної проводки підійдуть і інші варіанти виробів: ААШп, ААШв, ААБ2л і т. Д. Такі моделі кабельної продукції дозволяється експлуатувати в грунті, яка має нормальну кислотність.

Для грунту, до складу якої входять активні хімічні речовини різної природи (солончаки, болота), відмінно підійдуть такі моделі кабелів: ААБл, ААШв, ААБ2л, АСБ, ААПл, АСПл, ААП2л, ААШп, АВБбШв, АВБбШп, АПвБбШв і т. Д.

Прокладка простого кабелю в захисній трубі буде дешевше використання броньованих проводів

У сукупності з захисними трубами, броньовані кабелі забезпечують високі показники надійності комунікації і відрізняються довгим терміном служби. Але не у кожного господаря вистачить коштів, щоб обладнати таку проводку. І вже тим більше, найменш вигідним варіантом є використання броньованих кабелів і труб. В такому випадку використовують дешевшу кабельну продукцію, прокладати в трубах.

Кабель, який використовується для монтажу в трубах під землею, як правило, має спеціальне маркування - СІП (самонесучий ізольований провід). Подібну різновид кабелю дозволяється використовувати при прокладці траншейним методом тільки в сукупності із захисною трубою.

Які труби використовуються для прокладки кабелів в грунті?

Прокладка кабелю під землею є більш безпечною, ніж повітряний метод монтажу проводки. Труби, які виконують функцію захисного кожуха для кабелів, можуть бути виконані з різних матеріалів. Розглянемо основні матеріали таких труб і їх особливості:

Металеві. Металева труба для захисту кабелю повинна володіти показниками перетину, які в 2-3 рази перевищують діаметр самого кабелю. Глибина, на яку закладається кабель в захисному кожусі, як правило, залежить від кліматичних особливостей регіону, а саме - від глибини промерзання грунту. Якщо глибина промерзання досягає глибини траншеї, тоді необхідно додатково зафіксувати трубу, щоб убезпечити її від ушкодження.

Важливо! Забороняється використовувати сталеві труби для проводки силових кабелів. Такий матеріал підходить тільки для контрольних ліній.

Асбоцементні. Раніше такі труби використовувалися досить часто при траншейному методі монтажу проводки, однак, на сьогоднішній день їх застосовують вкрай рідко. Монтаж таких труб є важким через їх велику вагу. Крім цього, асбоцементная продукція має низькими показниками міцності, а також виділяє шкідливі для людського здоров'я речовини. Асбоцементна продукція є канцерогенною і не рекомендується фахівцями.

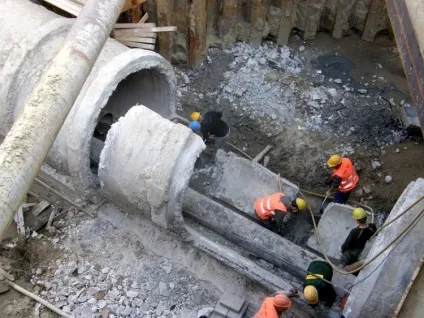

Азбестоцементні труби досить тендітні, через це термін їх експлуатації порівняно невеликій

Пластикові (ПНД, ПВХ, ПП). На сьогоднішній день пластикова захисна труба для прокладки електропроводки траншейним способом є найбільш затребуваним варіантом з усіх. Це пов'язано з тим, що пластикові комунікації відрізняються рядом позитивних переваг:

мала маса;
високі характеристики;
стійкість до корозійних впливів;
високі ізоляційні властивості;
довгий експлуатаційний термін.

Пластикові труби відрізняються широким асортиментом розмірів і іншими характеристиками. У разі необхідності можна підібрати виріб з гладкою або гофрованою стінкою. Найбільш популярними трубами серед пластикових вважаються ПНД вироби, які представлені такими різновидами:

легкі гофротруби;
важкі гофротруби;
Безгалогенові;
гладкі жорсткі;
вироби з двома стінками.

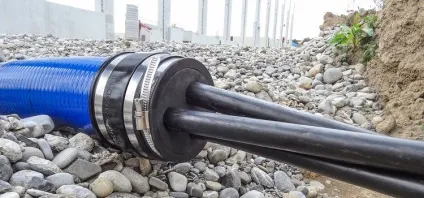

Гофровані труби для прокладки кабелю в землі

Особливу увагу варто приділити Гофротруба для проводки електроліній в грунті. Такі вироби можуть бути двох видів:

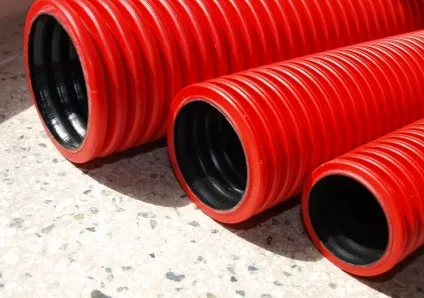

Гофровані труби - найбільш оптимальний варіант для прокладки електрокабелів підземним способом

Армовані гофротруби відрізняються підвищеними показниками міцності. Міцність досягається завдяки спеціальній сталевому дроті, якою оснащуються армовані моделі на стадії виробництва.

На сьогоднішній день все більшу популярність завойовують двостінні гофротруби. Такий виріб включає в себе наступні конструктивні елементи: гофрована зовнішня оболонка, що складається з ПНД і гладка внутрішня оболонка з поліетилену високого тиску (ПВД). Відмінною рисою такої труби вважається високий коефіцієнт кільцевої жорсткості. Завдяки цьому такі моделі здатні витримувати великі навантаження. Крім цього, монтаж кабелю в трубу проводиться без будь-яких складнощів, так як гладка внутрішня стінка з ПВД спрощує процес.

Невелика вага труби також сприяє її прокладанні, а високі показники термостійкості дозволяють експлуатувати двостінні гофротруби в різних кліматичних поясах. Крім цього, до позитивних якостей двустінних моделей можна віднести: стійкість до згубному впливу корозії, резистентність до ультрафіолетових променів і експлуатаційний термін, який може досягати 50 років (в деяких випадках і більше).

Особливості закладки кабелю в металеві труби

Для дерев'яних будівель (будинків, лазень і т. Д.) Рекомендується прокладати захисні труби з металевих матеріалів. До таких матеріалів можна віднести: залізо або оцинковану сталь. Використання оцинкованих виробів більш переважно, так як вони мають непогані показниками стійкості до корозійних впливів.

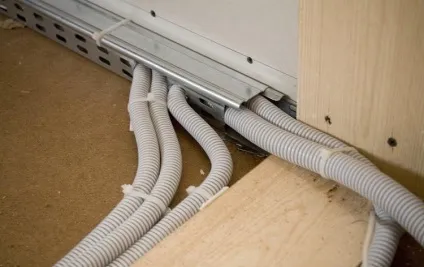

Внутрішня проводка в приміщеннях може бути прокладена в металевих гофрованих і гладких трубах

Використовувати ДКС труби рекомендується для прокладки кабелів в приміщеннях. Траншейне застосування цих труб небажано, однак, якщо така комунікація тимчасова, то можна виконати її в грунті і з ДКС труби. Для стикування окремих сегментів траси використовують, як правило, спеціальні фітинги нарізного типу. Використання таких муфт значно спрощує монтаж і скорочує час на його проведення.

Важливо! При прокладанні такої комунікації варто подбати про заземлення. Виконання заземлення для таких конструкцій є обов'язковим заходом, яке прописано у відповідній документації.

Крім цього, варто запам'ятати, що ухил траси проводиться в сторону розподільного електрощитка. Труби, а також місця стиків труб між собою, необхідно пофарбувати, щоб захистити комунікацію від корозії. Для робіт в приміщенні такі конструкції не підходять, так як пофарбовані труби погано зчіплюються з залитим в підлогу бетоном.

Особливості закладки кабелю в пластикові труби

Монтаж електричного кабелю в труби з поліетилену низького тиску має кілька особливостей, на які варто звернути увагу. В першу чергу, для того, щоб виключити непередбачені обставини, рекомендується підготувати креслення майбутньої траси.

Фіксацію комунікації бажано проводити через певні проміжки, які, в залежності від конкретного випадку, можуть становити від 60 до 80 см. Закріплення конструкції виконується на всій протяжності спеціальними скобами або кліпсами.

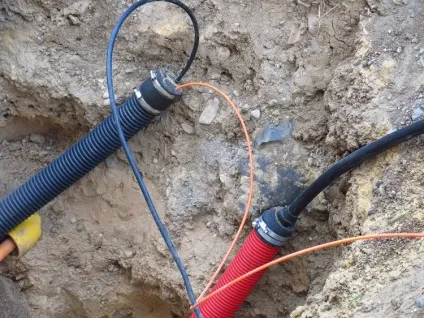

Труби з кабелем всередині слід надійно закріплювати на всіх поверхнях, по яких проходить проводка

Для того, щоб протягнути електролінію по трубі, застосовуються спеціальні протягання, якими труба комплектується на заводі. У разі відсутності протягання її можна замінити звичайною металевим дротом.

На відміну від металевої траси, елементи якої стикуються за допомогою різьбових з'єднувальних елементів, стикування окремих сегментів пластикового трубопроводу проводиться з використанням спеціального паяльного обладнання. З'єднання електрокабелю здійснюється за допомогою спеціальних муфт. Крім цього, якщо комунікація змонтована вертикально, рекомендується зробити її ухил, щоб виключити можливість накопичення в ній конденсату. Дотримання перерахованих вище правил дозволить отримати довговічну і надійну конструкцію.

облаштування траншеї

Облаштування траншеї - важливий момент монтажу електролінії в землю. Багато закривають на це очі, однак, правил все ж слід дотримуватися. Розглянемо основні вимоги, яким повинна відповідати підземна прокладка кабелю:

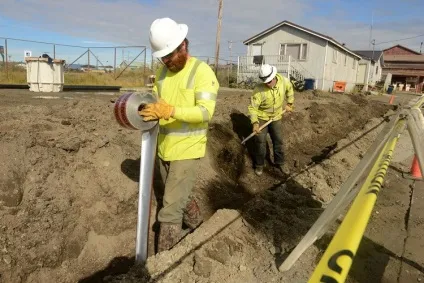

Облаштування траншей повинно проводитися по ПУЕ, обов'язковою є укладання сигнальної стрічки

Корисна інформація! У деяких випадках для зміцнення такої комунікації при просідання грунту господарі використовують звичайні цеглини. Не рекомендується для цих цілей використовувати саман.

поверх траси обов'язково потрібно покласти стрічку, яка буде попереджати про те, що тут прокладено силовий кабель. Після цього необхідно знову засипати шар піску і землі (з гіркою 10-15 см).

Прокладка кабелю під дорогою

Правила облаштування електролінії в захисному кожусі під не асфальтованих автополотна такі ж, як і при звичайній прокладці. Глибина, облаштування піщаної подушки, засипка та інші параметри збігаються зі звичайним монтажем комунікації. Прокладка електричного кабелю в трубі проводиться під асфальтовій трасою, як правило, методом проколу. Прокол на увазі використання спеціальної техніки і є безтраншейним методом облаштування комунікації, однак, вартість таких робіт досить висока.

Як правильно прокласти кабель в землі?

В першу чергу необхідно скласти план прокладки силового кабелю в захисній трубі. Далі, проводиться поетапна установка комунікації. Розглянемо процес монтажу комунікації за допомогою риття траншеї:

Спочатку труба закладається на дно траншеї. Закладка виконується на грунт з піщаної подушкою. Шар піску повинен становити не менше 10 см.
Далі за допомогою дроту простягається кабель.
На третьому етапі комунікація засипається шаром піску (так, щоб не було видно труби).
Після цього засипаємо траншею шаром землі і утрамбовуємо ногами. Шар повинен бути приблизно 15 см.
Кладемо поверх траншеї сигнальну стрічку, яка виконує попереджувальну функцію.
Потім канал повністю засипається землею і утрамбовується.

Зверніть увагу! Після прокладки необхідно провести перевірки завмер ізоляції кабелю.

Таку роботу можна без особливих зусиль виконати власноруч. Для того, щоб не зіткнутися з труднощами під час прокладки кабелю в трубі, рекомендується уважно поставитися до питання і вивчити всі правила і норми, пов'язані з монтажем такої комунікації. Крім цього, рекомендується звернутися до електрика, який проконсультує вас з цього питання.
