Добрий час доби, дорогі Новомосковсктелі!

Давненько я нічого не писав. Для цього є причина. Роблю ремонт.

Хотів було зняти кілька роликів про монтаж проводки в квартирі, але зрозумів що це не зовсім цікаво.

Пафосний і занудний варіант її я викинув і вирішив писати, як ніби розповідаю рядовому громадянину, наприклад Вам, який нічого про лічильниках е знає.

Колись у мене в переліку робіт лабораторії був вид робіт. перевірка і налагодження ланцюгів обліку. Навіть методика була. А в електричних мережах служба з контролю за обліком електроенергії взагалі входила до складу лабораторії, принаймні у нас в Рязані ...

Отже, лічильники бувають однофазні та трифазні. Перші в основному застосовуються в приватному секторі (будинки, квартири, гаражі), другі всюди.

За типом підключення лічильники діляться на:

лічильники прямого включення

на малюнку зображено підключення однофазного лічильника.

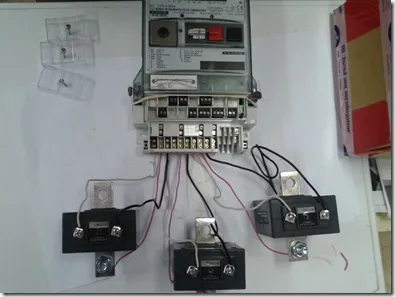

на малюнку зображено підключення трифазного лічильника через трансформатори струму.

Чим обумовлюється вибір типу підключення? Очікуваним струмом навантаження.

Зазвичай лічильники прямого включення розраховані не більше ніж на 100 А. Звертайте увагу на максимальний допустимий струм лічильника в паспорті або на самому лічильнику, тому що бувають лічильники на 6 А, які застосовують або для підключення через трансформатори струму, або там де навантаження мала.

Чим обумовлений випуск лічильників на різний максимальний можливий струм? Мінімізацією похибки вимірювань. Переважно всього коли навантаження лічильника не перевищує 2/3 максимального можливого струму.

Чому б не випускати лічильники підключаються тільки через трансформатори струму? Тому що трансформатори струму так само вносять помилку в результат вимірювань.

Тому енергопостачальні організації обрали золоту середину: намагаються прибрати трансформатори струму з коефіцієнтом трансформації менш 100/5, наказуючи установку лічильників прямого включення в цьому випадку.

Які часто виникають питання по однофазним лічильників?

Завдяки тому, що міжповірочний інтервал лічильника електричної енергії становить 16 років (уточнити його можна в паспорті на лічильник) про нього благополучно забули. Але лічильник це вимірювальний прилад, який необхідно повіряти через певний проміжок часу, щоб упевнитися. що він все ще правильно враховує електроенергію. З недавніх пір про це згадали і пішли громадянам приписи про необхідність повірити прилад обліку, а то і замінити.

Чим обгрунтовано вимога заміни лічильника? Раніше клас точності лічильника повинен був бути не гірше 2,5, тепер вимоги посилилися, і потрібні лічильники з класом точності не гірше 2,0.

Зазначу, що чим менше число позначає клас точності, тим точніше вимір.

В процесі своєї діяльності я стикався з лічильниками клас точності яких 0,2.

Крім самого лічильника є купа вимог до антуражу:

- Висота установки лічильника 0,8 - 1,7 м від підлоги до клемної колодки.

- Провід для підключення повинні бути перетином не менше 2,5 мм 2 якщо вони з міді і не менше 4 мм 2 якщо вони з алюмінію. І бажано щоб жила була багатопроволкової.

- Перед лічильником має бути комутуючі пристрій - автоматичний вимикач або вимикач навантаження - це зараз, а раніше застосовувалися пакетні вимикачі. Краще якщо воно буде двополюсним. Тобто при відключенні комутуючого пристрою обривається не тільки фаза, але і нуль.

Для чого це потрібно? Для безпечного обслуговування приладу обліку.

- Після лічильника зазвичай ставляться автоматичні вимикачі.

Раджу заміну лічильника віддати на відкуп енергопостачальної організації.

Чому? Справа в тому що ця послуга не так дорога, зате робота буде виконана справжніми професіоналами, які потім ще лічильник і опломбують. Якщо ж Ви самі лічильник поміняєте або встановіть, з Вас все одно візьмуть ті ж гроші за перевірку правильності підключення та подальшу опломбування.

Схема підключення лічильника завжди наводиться в паспорті на лічильник і часто дублюється на зворотному боці кришки клемної колодки:

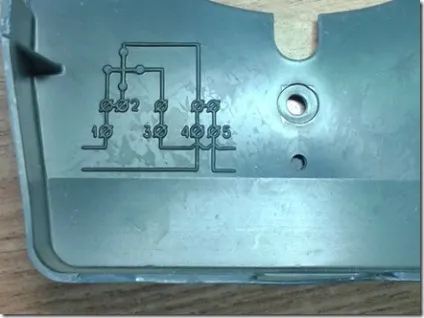

На малюнку зворотна сторона кришки однофазного лічильника.

Набагато більше питань по трифазним лічильників.

Трифазні лічильники бувають на 380 В і на 100 В. Другі застосовуються для установки приладів обліку на стороні 6 - 10кВ з харчуванням їх від трансформаторів напруги.

Читайте статтю про трансформаторах напруги на сайті з задоволенням.

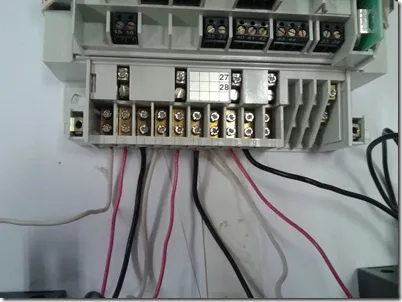

Крім того є маса особливостей при включенні лічильника через трансформатори струму. До речі, схеми їх підключення так само наводяться в паспорті на лічильник.

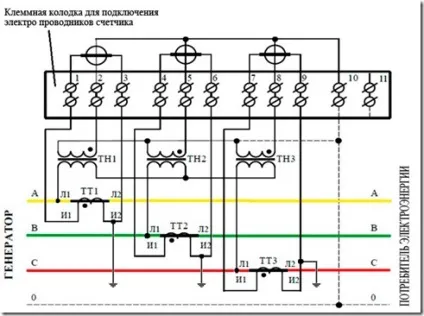

На малюнку найпростіша схема включення лічильника через трансформатори струму.

Слід враховувати обов'язково напрямок протікання струму через трансформатори струму. Якщо один з трансформаторів перевернути (Л1 і Л2 поміняти місцями), а И1 і И2 залишити підключеними по колишньому, то показання лічильника будуть невірні.

Аналогічно буде і якщо И1 і И2 одного з трансформаторів струму поміняти місцями.

Так само не можна напряженческіе провідники і струмові від різних фаз підключати на одну групу контактів лічильника. (Наприклад, контакти 1, 2, 3 призначені для підключення фази "А" і якщо на клемах 1 і 3 підключені струмові кола фази "А", то на клему 2 садити провідник з напругою фази "В" не можна)

Для правильності вимірювань електронними лічильниками так само важлива правильність чергування фаз. Правильність чергування фаз у сучасних лічильників можна легко визначити використовуючи спеціальне програмне забезпечення або прилад "ВАФ".

Це не стосується електромагнітних лічильників.

Ще Ви можете зіткнутися з лічильником для вимірювання тільки реактивної енергії. Їх легко визначити за типом. У ньому обов'язково буде буква "Р", а на клемнику НЕ буде клеми для підключення нуля.

Сучасні електронні лічильники вимірюють і активну і реактивну потужність і ще багато чого.

А на що виникли у Вас питання з приводу обліку електроенергії я обов'язково відповім.

На цьому прощаюся і бажаю успіхів!
