Про історію виникнення графічних способів зображень і креслення

Гіпермаркет знань >> Креслення 9 клас >> Креслення: Про історію виникнення графічних способів зображень і креслення

У техніці використовується безліч способів, за допомогою яких отримують різні графічні зображення. Найбільш вживані з них створювалися і удосконалювалися протягом багатьох століть.

На жаль, історія зберегла небагато історичних документів, за якими можливо простежити еволюцію графічних способів відображення інформації. Однак цілком очевидно, що їх основи закладалися в далекій давнині.

Розглядаючи історію розвитку зображень, прийнятих в техніці, слід звернутися до витоків - первісним малюнків і древнім піктограм. Саме в них бере свій початок, зароджується і формується графічна мова, основою якого є способи зображень. З історії ви знаєте, що малюнок з'явився як засіб спілкування між людьми задовго до створення писемності. Надалі на його основі розвивалося рисунчатого лист. У давнину багато народів будь-яку інформацію (повідомлення про бойові походи, повідомлення ділового та політичного характеру, мисливські повідомлення, магічні заклинання, любовні послання) передавали за допомогою малюнків. На рис. 2, а зображено ієрогліфічне письмо, виконане за допомогою символів - ієрогліфів. Розшифровка деяких ієрогліфів приведена на рис. 2, б. Стародавні ієрогліфи, як правило, представ ляють собою контурні малюнки. Саме ця особливість зображення «ріднить» його з контурними зображеннями креслення.

Збережені наскальні малюнки свідчать про зародження картографічного способу передачі інформації, який вдосконалювався протягом багатьох століть.

Однією з найдавніших карт (за 2500 років до н.е.) вважається так званий вавилонський креслення, виконаний на глиняній табличці.

Малюнки, плани, креслення епохи середньовіччя не вказують на будь-яке помітне розвиток існуючих способів зображень. Однак є підстави стверджувати, що в цей період зароджувався архітектурний креслення.

В епоху Відродження відкривалися закони перспективи, закладалися практичні основи відображення технічної інформації новими графічними способами. Великим Леонардо да Вінчі (1452-1519) в спадок нащадкам були залишені графічні зображення літального апарату, метальних машин. Вони були виконані особливим способом, який його сучасники називали «конічної перспективою». Цей спосіб не втратив своєї актуальності донині. В даний час він називається «лінійної перспективою» і використовується в архітектурі, малюнку, живопису, дизайні.

Незважаючи на те що малюнок не дає повного уявлення про внутрішній устрій і справжні розміри зображуваного об'єкта, довгий час їм користувалися як основним технічним документом, за допомогою якого будували різні споруди. Так, наприклад, знаменитий своєю архітектурою Софійський собор у Києві (XI ст.) Був споруджений за малюнками. У Древній Русі за малюнками були побудовані новгородські і московські храми і багато інших чудових пам'ятники старовини.

Згодом перспективні малюнки трансформувалися в особливий вид графічного зображення - технічні малюнки.

Розвиток способів зображень на Русі йшло самобутнім шляхом. На мініатюрах ХIV-ХV ст. ми можемо побачити зображення, які нагадують сучасні аксонометричні зображення і технічні малюнки, які використовуються в даний час в технічній графіку (рис. 3).

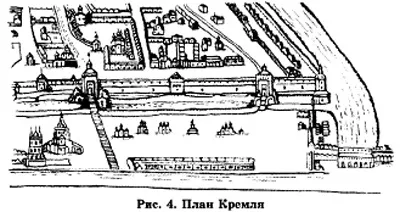

Креслення на Русі виготовлялися «чертежщікамі» (креслярами), згадка про яких можна знайти в «Пушкарский наказ» Івана IV. Інші зображення - креслення-малюнки, представляли собою вид на спорудження «з висоти пташиного польоту», і широко використовувалися українськими майстрами і будівельниками. Прикладом може служити креслення-план частини Кремля. виконаний П. Годуновим на початку XVII ст. (Рис. 4).

ВУкаіни існували графічні способи, які дозволяли зобразити машину, архітектурна споруда з декількох сторін, щоб отримати більш повне уявлення про їх форму та розміри. Але так як ці зображення проекционно не зв'язувалися між собою, ними було важко користуватися. В кінці XVII ст. вУкаіни вводяться масштабні зображення (рис. 5).

Креслення кінця 17 ст.

На кресленнях починають вказувати масштаби і розміри. Розвиток техніки викликало необхідність удосконалювати методи і способи графічних зображень. У XVIII ст. умовний (іноді примітивний) малюнок поступається місцем іншому виду графічного зображення - креслення. українські креслярі і сам цар Петро I виконували креслення методом, який пізніше буде названий методом прямокутних проекцій (засновником методу є французький математик і інженер Гаспар Монж). За наказом Петра I викладання креслення було введено у всіх технічних навчальних закладах. З'явилися нові види зображень, названі профілями (профіль спереду, зверху) (рис. 6), які стали прообразами сучасних зображень в системі трьох проекцій, що використовуються на кресленнях.

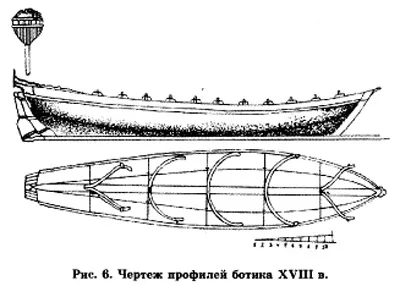

Креслення профілів ботика 18 ст.

З великою майстерністю виконували креслення найбільші українські механіки і винахідники. Збереглися креслення мостів через Неву, семафорного телеграфу, водохода і інші проекти, виконані І.П. Кулібіни. Інтерес представляють способи відображення форми вироби на кресленнях, що використовуються: Федором Борзовим при створенні підйомного ворота, Р. Глінковим при проектуванні деталей прядильно-чесальній машини (рис. 7), І.І. Ползуновим при винаході парового двигуна, батьком і сином Черепанова при будівництві першого вУкаіни паровоза.

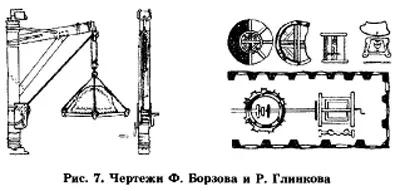

Креслення Ф. Борзова та Р. Глінкова

Дійшли до нас малюнки і креслення XVII-XVIII ст. свідчать не тільки про високе мистецтво їх виконання, а й про використання методу прямокутного проектування задовго до його теоретичного обґрунтування.

Великий внесок у розвиток технічної графіки вніс Я.А. Севастьянов, видавши в 1818 р праця, який
дозволив надати кресленнями велику інформативність. Розвитку технічної графіки присвятили свої праці професора А.І. Добряков, H.A. Ринін, Д.І. Каргін, Н.Ф. Четверухин і інші.

З плином часу зображення удосконалювалися, видозмінювалися, ставали зручними для роботи і поступово перетворювалися в зображення сучасного креслення (рис. 1).

Вся історія розвитку креслення нерозривно пов'язана з технічним прогресом. В даний час креслення став основним документом ділового спілкування в науці, техніці, виробництві, дизайні, будівництві.

Довгі роки креслення виконувалися ручним способом з використанням «кружала» - циркуля, «прутами» - кутника і різних кутомірних «снастей», що займало багато часу. На початку XX століття була розпочата робота по механізації робочого місця конструктора. В результаті її з'явилися креслярські, креслярські і пишучі прилади різних систем, що дозволило прискорити процес виконання креслень. В даний час створені машинні способи виконання креслень, які значно спростили цей процес і прискорили розробку проектно-конструкторської документації. Однак створити і перевірити машинний креслення неможливо, не знаючи основ графічної мови, з якими ви познайомитеся, вивчаючи предмет «Креслення».

Н.А.Гордеенко, В.В.Степакова - Креслення, 9 клас
