Пристрій перевірки оптопари (оптореле

Днями мені знадобилося перевірити оптореле в великих кількостях. Зібравши даний тестер твердотільних реле за пів години, з мінімуму деталей, я заощадив велику кількість часу на перевірку оптопар.

Багатьох початківців радіоаматорів цікавить як перевірити оптопару. Таке питання може виникнути від незнання пристрої даної радіодеталі. Якщо розглядати поверхні, то твердотельное оптоелектронні реле складається з вхідного елемента - світлодіода і оптичної розв'язки, яка перемикає ланцюг.

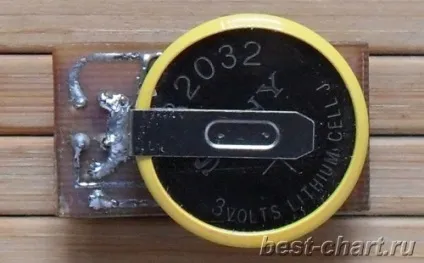

Дана схема для перевірки оптопари до елементарного проста. Вона складається з двох світлодіодів і джерела живлення 3в - батарея CR2025. Червоний світлодіод виконує роль обмежувача напруги і, одночасно, є індикатором роботи світлодіода оптопари. Зелений світлодіод служить для індикації спрацьовування вихідного елемента оптопари. Тобто якщо обидва світлодіода світяться, то перевірка оптопари пройшла успішна.

Процес перевірки оптореле зводиться до установки його у відповідній частині панелі. В даному тестері твердотільних реле можна перевіряти оптопари в корпусі DIP-4, DIP-6 і здвоєні реле в корпусі DIP-8.

Нижче наводжу місця положення оптореле в панельках тестера і світіння світлодіодів відповідні їх працездатності. Розведення друкованої плати даного тестера оптореле в форматі * .lay можна скачати ТУТ.

Прості речі найкращі. Пам'ятаю у мене теж була посаджена «Крона» та світлодіод, то я ними що-тільки не перевіряв. Примудрився навіть відремонтувати електрофон (щоб пластинка грала). А зараз, ледар, навіть з тестрером не ремонтують нічого

З оптопарами справи майже не мав, але раз пощастило - натрапив на 100-амперну.

Стояла в електролабораторії. Те працювала, то не працювала, але я її вирахував і жорстоко випробував - встромив в розетку 220 В і вона себе показала :)

Мій блог mоеhоbi.cоm

як там лягає батарейка на мінус

На мінусі батареї приклеєний диск з щільного поролону.

Коментарів: 1496 | Адміністратор сайту

або ще краще на одній схемі з Оптрон перевіряти.

Цікаво а якщо оптрон пішов в КЗ по обидва боки пробник буде показувати адже що теж все хоршо або якщо вихідний елемент оптопари в КЗ то теж буде казать що все добре адже так? Завтра поексперементіруйте а то що то засумнівався

Світіння світлодіодів при робочому реле на багато слабше, ніж при КЗ. Це відразу помітно.
