Отже, почнемо з опису пристрою ноутбука.

Ноутбук - це самий звичайний комп'ютер, просто дуже компактний. Від типової «настільною» машини його відрізняють лише дві особливості.

• У ноутбуці і монітор, і клавіатура, і вся «начинка» знаходяться в загальному корпусі.

• У ноутбука є власний акумулятор, завдяки якому він може деякий час працювати без підключення до електричної розетки. Втім, ноутбук здатний працювати від електромережі через зовнішній блок живлення, який служить і зарядним пристроєм для батареї.

Корпус ноутбука складається з двох частин і складається на петлях, як книга (рис. 1.1). У верхній, тонкої частини вбудований рідкокристалічний екран, іноді - мікрофон і веб-камера, а в нижній - все інше.

Плоска клавіатура, сенсорна панель (замінник миші), кнопка включення живлення і кілька індикаторів відразу кидаються в очі і в особливому описі не потребують.

Мал. 1.1. Зовнішній вигляд ноутбука

Від екрану, або матриці, найбільше залежить комфортність роботи з ноутбуком. Розмір екрану прийнято вимірювати по діагоналі в дюймах. У легких і маленьких ноутбуках діагональ екрану складає 12, 14 або 15 дюймів.

У більш важких моделях використовують матриці з діагоналлю 15,4, 17 і навіть 19 дюймів. Власне, розмір екрану визначає габарити всього ноутбука.

Традиційне співвідношення сторін екрану складає 4: 3. Останнім часом переважають широкоформатні моделі зі співвідношенням сторін 16:10

Така світова тенденція, і відноситься вона як до ноутбуків, так і до моніторів і телевізорів.

На широкому екрані приємніше дивитися фільми, а також зручно переглядати два документи поряд, що в типових «ноутбучних» завданнях дуже важливо.

Наприклад, ви порівнюєте два прайс-листа або, дивлячись в каталог товарів, заповнюєте заявку.

Від технології виготовлення матриці залежать і якість зображення, і ціна комп'ютера.

Однаково часто зустрічаються і матові екрани, і екрани з глянцевим покриттям. На останніх зображення чіткіше, але сильніше помітні відблиски від вікон і ламп.

Роздільна здатність екрану - дуже важливий параметр. Якщо придивитися до екрану з близької відстані, то стають помітні окремі точки (пікселі), з яких складається зображення.

Чим більше таких точок, тим більше інформації можна відобразити на екрані. Дозвіл виражається в кількості точок по горизонталі і по вертикалі.

Типові дозволу екранів із співвідношенням сторін 4: 3 складають 1024 х 768 пікселів (такий дозвіл часто позначають абревіатурою XGA) або 1280 х 1024 пікселя (SXGA), а для екранів 16:10 - 1280 х 768 пікселів (WXGA), 1600 х 1024 пікселів (WSXGA) або 1680 х 1050 пікселів (WSXGA +).

Мабуть, на сучасному етапі це і є оптимальні значення - екрани з меншим дозволом застаріли, а для великих ще не «дозріли» ні виробники, ні споживачі.

Внутрішній устрій ноутбука

Тим, що знаходиться всередині корпусу, 90% користувачів ноутбуків цікавиться один раз в житті - при покупці.

В принципі, внутрішній устрій ноутбука ACER мало чим відрізняється від пристрою ноутбука ASUS. Sony або Toshiba.

На відміну від настільного комп'ютера, ноутбук - машина абсолютно закінченої конструкції, і всередині нього «нормальному» користувачеві робити практично нічого.

Любителі дрібної електроніки і точної механіки, можливо, і знайдуть там для себе щось цікаве, але при цьому відразу слід згадати про гарантії.

Як правило, будь-які сліди, неминуче залишаються після самостійного розбирання, є достатнім приводом для відмови магазину від гарантійного обслуговування.

Тому про скромних можливостях власноручного ремонту і модернізації ноутбука буде згадано в кінці книги, а зараз обмежимося «віртуальною екскурсією» за нутрощами машини (рис. 1.3) і перерахуємо основні складові з точки зору покупця.

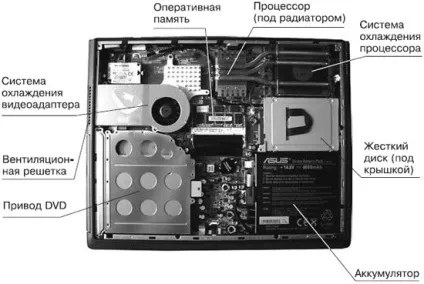

Мал. 1.3 - Ноутбук зі знятою нижньою кришкою

Материнська плата займає основну частину корпусу. На ній змонтовані майже всі компоненти ноутбука.

На ній же закріплені майже всі роз'єми для підключення зовнішніх пристроїв.
Центральний процесор (CPU) - «мозок» будь-якого комп'ютера.

Він виконує всі операції по обробці даних, і від його швидкодії в значній мірі залежить швидкодія комп'ютера в цілому.

Переважна більшість ноутбуків будується на процесорах, розроблених одним з двох гігантів комп'ютерної індустрії - компаніями Intel і AMD.

Компанія Intel міцно асоціюється в нашій свідомості з торговою маркою Pentium. Проте після випуску чергового покоління процесорів Pentium 4 компанія взяла на озброєння нову марку - Core 2, і саме так тепер називаються сучасні процесори Intel.

«Спрощений» і дешевший варіант процесорів цього виробника як і раніше носить марку Celeron.

У ноутбуках іноді використовуються точно такі ж процесори, як і ті, які встановлюють в настільні системи, але частіше застосовуються спеціальні «мобільні» модифікації з меншим енергоспоживанням.

Оскільки компанія Intel випускає і набори мікросхем для збірки системних плат, так звані чіпсети, часто говорять про «мобільних платформах», що складаються з процесора і чіпсета. Також відомі такі платформи від Intel, як Centrino, Sonoma і Santa Rosa.

Процесори компанії AMD для ноутбуків носять назви Sempron, Turion і Griffin. Порівняння процесорів цих двох виробників - абсолютно невдячна справа.

Життя наполегливо доводить, що різниця між ними приблизно така ж, як між автомобілями BMW і Audi: розумніше порівнювати ні фірми, а випускаються ними конкретні моделі.

Практично на кожне «революційне» винахід одного з конкурентів другий в найближчі кілька місяців відповідає чимось дуже схожим.

У недавньому минулому продуктивність процесорів однозначно визначалася їх тактовою частотою: чим вона вища, тим продуктивність більше. Тепер частота в офіційних назвах процесорів навіть не фігурує, хоча багато продавців і раніше згадують її в дужках.

Сучасні процесори ефективні не стільки за рахунок частоти, скільки завдяки «хитрому» внутрішньою будовою і наявності двох паралельно працюючих ядер. У назвах процесорів Intel на двоядерну архітектуру вказує слово DUO, а у процесорів AMD - вираз X2.

Детально розшифровувати позначення процесорів не має сенсу - щорічно модельний ряд оновлюється майже повністю. Скажу тільки, що чим більше останні три цифри в маркуванні процесорів Intel і останні дві в позначеннях процесорів AMD, тим краще їх продуктивність.

Невелика кількість ноутбуків випускається на процесорах третього компанії - VIA. Ці дуже дешеві процесори позначаються як VIA C7, а їх продуктивність нижче, ніж самих «молодших» моделей від Intel і AMD.

Оперативна пам'ять (RAM) тимчасово зберігає дані в процесі роботи комп'ютера. Від кількості оперативної пам'яті, вимірюваного в мегабайтах або гігабайтах (1 Гбайт = 1024 Мбайт), багато в чому залежить реальне швидкодію машини.

Типове значення для сучасного ноутбука - 1 або 2 Гбайт, і лише найдешевші моделі комплектуються оперативною пам'яттю об'ємом 512 Мбайт. Оперативна пам'ять - мініатюрна друкована плата (планка), що встановлюється в гніздо на материнській платі.

Зазвичай на материнській платі ноутбука передбачено два таких гнізда, а для доступу до планок пам'яті досить зняти люк-кришку на дні корпусу. Заміна оперативної пам'яті модулями більшої місткості - найчастіший спосіб модернізації ноутбука.

В сучасних ноутбуках застосовується пам'ять типу DDR2, як і в настільних комп'ютерах. А на сосем нових моделях вже використовується і новий тип пам'яті - DDR3.

Самі ж планки оперативної пам'яті для ноутбуків відрізняються своїм конструктивним виконанням - вони меншого розміру і позначаються абревіатурою SODIMM.

Система охолодження ноутбука складається з радіаторів, щільно притиснуті до процесора і деяким іншим мікросхем, і одного або двох вентиляторів.

Як правило, для економії електроенергії вентилятор включається лише при досягненні певної температури і, досить охолодивши «начинку» ноутбука, вимикається знову.

На жорсткому диску (HDD) записані всі програми і призначені для користувача дані. Типова ємність жорсткого диска сучасного ноутбука становить від 120 до 250 Гбайт.

Операційна система Windows 7 і набір найпопулярніших програм займають на диску до 40 Гбайт. Дуже часто на диск записують повну резервну копію системи - для цього потрібно ще близько 20 Гбайт.

Жорсткий диск (гвинт) - другий компонент, який легко замінити. Габарити і конструкція роз'ємів жорстких дисків для ноутбуків стандартні.

Для установки в корпус на такий привід закріплюються спеціальне обрамлення і декоративна передня панель. Привід DVD теж вважається замінним компонентом.

Мережевий адаптер присутній на материнській платі практично будь-якого сучасного ноутбука. Роз'єм RJ 45 від нього виведений на торець корпусу.

До бездротовим засобів зв'язку відносяться адаптери Wi-Fi (IEEE 802.11, WLAN) і Bluetooth (IEEE 802.15.1, BT).

Перший дозволяє підключатися до бездротових мереж: зв'язуватися з іншим комп'ютером, обладнаним таким же адаптером, або з окремим пристроєм, так званої точкою доступу, на відстані до декількох десятків метрів.

Істотний недолік зв'язку за допомогою інфрачервоних хвиль в тому, що датчики обох пристроїв повинні бути звернені один до одного і знаходитися в зоні прямої видимості.

Зарядний пристрій для ноутбука

Акумулятор - сама легко знімається частина ноутбука. На рис. 1.3 квадратний акумулятор захований всередині корпусу під декоративною кришкою, а акумулятор, який ви бачите на рис. 1.4, замикається в нішу в задній частині корпусу.

Пам'ятайте, що акумулятори майже завжди випускаються під конкретні моделі ноутбуків - вони відрізняються формою, габаритними розмірами, розташуванням засувок і з'єднувального роз'єму.

Практично всі батареї сучасних ноутбуків побудовані на літій-іонних елементах, які позбавлені більшості недоліків застарілих нікель-кадмієвих та срібно-цинкових акумуляторів.

Мал. 1.4. Акумуляторна батарея

Усередині батареї знаходиться досить складна електроніка, яка контролює напругу, струм заряду і розряду, температуру батареї, запам'ятовує кількість циклів заряду і термін експлуатації.

Завдяки цій електронній схемі сучасний акумулятор невимогливий до умов експлуатації: його не можна перезарядити і майже неможливо посадити. Єдине, чого бояться сучасні батареї, - це тривалого зберігання в повністю розрядженому стані.

Тому, розрядивши акумулятор в процесі роботи, постарайтеся при першій же можливості підключити ноутбук до електромережі і зарядити батарею хоча б частково.

Ємність акумуляторів зараз прийнято вимірювати в ват-годинах (Wth), а в описах ноутбука зазвичай вказують «стандартне» час безперервної роботи від акумулятора і час, необхідний для повного заряду.

Теоретичне час автономної роботи від акумулятора становить для різних ноутбуків від години до трьох. Реальне ж час роботи дуже сильно залежить від яскравості підсвічування екрану і характеру виконуваних завдань.

Отже, ми розглянули основні «тактико-технічні» характеристики ноутбуків і заглянули всередину типового портативного комп'ютера.

Ці відомості допоможуть підготуватися до покупки і грамотно вибрати «свій» ноутбук: тепер ви уявляєте, на що слід заздалегідь звернути увагу.

Після покупки ви, звичайно, ретельно вивчіть інструкцію з експлуатації, де знайдете докладний опис кнопок, індикаторів і роз'ємів вашого ноутбука, - у кожної моделі є свої особливості.

«Загальні відомості» корисні, але універсальних інструкцій і рекомендацій бути не може - для цього до будь-якого ноутбука і додається досить товста брошура.

Далі ви дізнаєтеся, як вибрати ноутбук, де його краще придбати і які «підводні камені» можуть при цьому зустрітися.
