Для того щоб успішно експлуатувати газову колонку, необхідно вивчити її пристрій Вирішуючи питання про організацію гарячого водопостачання та опалення, багато зупиняють свій вибір на установці газової колонки. І це цілком зрозуміло: сьогодні, газові нагрівачі отримали популярність завдяки своїй ефективності, доступності та економічності. Але, як і будь-яке обладнання, газові колонки схильні до зносу і дрібним поломок. Щоб мати можливість швидко усунути несправність своїми руками, необхідно розібратися в будову та принцип роботи газового водонагрівача.

З чого складається і як працює газова колонка

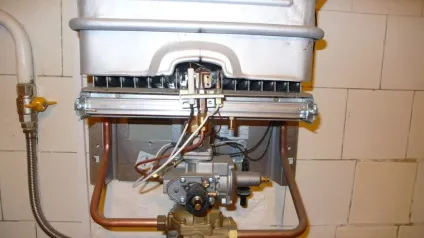

Газова колонка - це водонагрівач проточного зразка, який традиційно підвішується на стіну. На сьогодні, існує два основних типи газових водонагрівачів: з відкритою та герметичною камерами згоряння. Найбільш популярний в побуті - водонагрівач з відкритою камерою. Для того, щоб розібратися в тому, як працює газовий нагрівач, необхідно розглянути його внутрішню будову.

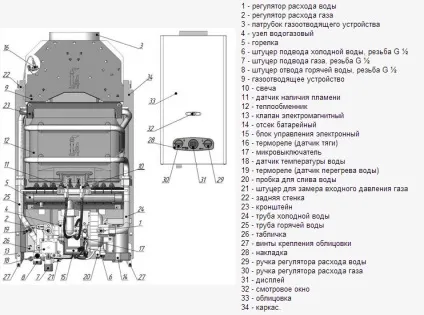

Так, газове проточное водонагрівальне обладнання складається з:

Основного пальника;
Теплообмінника - мідного або сталевого технічного пристрою, що відповідає за нагріву теплоносія;
Корпуси з ручкою-регуляторами витрати води і потужності напору;
Блоку запалювання, пов'язаного з запальний пальником і елементами живлення;
Блоку управління;
Патрубків для холодного водопостачання і подачі в пристрій палива;
Патрубка для відведення нагрітої води;
Мембранного газового клапана і фільтра водозабірного блоку;
Системи безпеки (включає в себе датчики перегріву, контролю тяги, води, подачі газу);
Блок відведення продуктів згоряння (димохідна труба у колонок з природною тягою, вентилятор і коаксіальна труба - колонок з герметичною камерою згоряння).

Газова колонка відноситься до водонагрівачів проточного зразка, тобто теплоносій нагрівається під час проходження вузлів водогрійного апарату

Схема дії всіх колонок практично не відрізняється.

Вода проходить по теплообміннику, який акумулює тепло в процесі роботи пальника і віддає його теплоносію, і подається нагрітої до точок водорозбору.

Відпрацьовані продукти горіння виводяться з апарату з природною тягою через димохід, провідний або у вентиляційну шахту, або на вулицю (в приватному будинку). Для викиду продуктів горіння в пальнику з камерою закритого типу передбачена спеціальна коаксіальна труба. Розглянемо докладніше принцип дії газового водонагрівача нижче.

Пристрій газової колонки Нева: принцип роботи

Крім способу відводу продуктів горіння, газові колонки розрізняються за способом розпалювання. Так, на сьогодні, існують газові водонагрівачі з автоматичним розпалюванням, розпалом від гідротурбіни (турбогенератора) і пьезоелемента. Раніше, старі колонки доводилося спалювати вручну. Електророзжіг позбавив від цієї необхідності.

Сучасна автоматична конструкція працює на автоматиці: розпал спрацьовує при відкритті крана гарячого водопостачання.

Наочне розташування деталей водонагрівача містить інструкція до автоматичної моделі.

Колонка «Нева» працює наступним чином: при відкритті води спрацьовує мікровимикач, який контролює подачу палива в запальник, який запалює іскра

Електрична газовий пальник є найбільш економічної, так як включається тільки при необхідності (використанні точок гарячого водорозбору).

Прикладом газового водонагрівача з автоматичним розпалом є електрична колонка Нева. Електророзжіг мають і китайські колонки Вектор і Vestal, львівська Діон. Розпал водогрійного обладнання Оазис і Кубаночка працює на батарейках.

Принцип роботи газової колонки з розпалом від гідротурбіни

Газовий водонагрівач з гідротурбіною відрізняється від звичної електричної колонки герметичною камерою згоряння, повітря в якій нагнітається спеціальним вентилятором. Управляє газовим обладнанням електронний блок. Найчастіше, в колонках такого типу встановлюється пальника з модуляцією полум'я. Такі пальники роблять використання декількох точок водорозбору більш комфортним, підтримуючи постійну температуру води. Запальник запалюється іскра, що генерується гідротурбіною.

Газова колонка з розпалом від гідротурбіни не спалює кисень

Газова колонка з турбованим розпалом ідеально підходить для приміщень без місця під традиційний димохід, адже продукти згоряння в таких пальниках видаляються через спеціальну коаксіальну трубу.

Для розміщень коаксіальної (двухконтурной) труби буде досить зробити невеликий отвір в стіні. Це дозволяє скоротити витрати на обладнання димоходів в приватних будинках. Прикладом водонагрівача з коаксіальної камерою може бути газові водонагрівачі Heis JSG20-10E1 і Bosch Therm 4000 S (WT 13AM1E).

П'єзоелемент для газової колонки: особливості пристрою

Газове водонагрівальне обладнання з п'єзоелементом працює на принципі перетворення механічного руху (натискання кнопки) в іскру. Іскра, в свою чергу, запалює запальний і основний пальник. Після закриття крана, основний пальник згасає. Запальник, при цьому, залишається горіти, підтримуючи високу температуру теплоносія. Саме тому такі апарати поступаються електричним в економічності.

П'єзоелемент для газової колонки не буде працювати з вбраними батарейками

Основними перевагами колонок з п'єзоелементом є простий конструкції і експлуатації.

Колонки з п'єзоелементом випускає і популярна фірма Арістон. Доступними водонагрівачами з розпалом такого типу є Украінанка mini ВПГ-6, Мора Топ Вега.

Газова колонка - це доступне, ефективне і економічне устаткування, яке вступає основним вузлом опалювальної та системи гарячого водопостачання. Від справності газової колонки залежить комфорт і безпеку всіх мешканців. Знаючи, як влаштована газова колонка і розуміючи принцип роботи обладнання різного типу, ви зможете самостійно провести невеликий ремонт обладнання.
