Пристрій димоходу для газового котла секрети самостійної установки

Вибираючи опалення для власного будинку, багато господарів віддають перевагу газових казанів, як найбільш продуктивної і економічному виду опалювального обладнання. Того ж, газ - найдешевше паливо. Після придбання котла потрібно замислитися і про димоході для виведення із приміщення «відпрацьованого» газу.

До димоходів для газових казанів Пожежний нагляд пред'являє дуже високі вимоги. тому до його установці і підключенню слід підходити дуже відповідально.

Труби димоходу, що височіє над дахом - це лише невелика видима частина складної конструкції. Кожен власник приватної будинку повинен мати уявлення про те, як він улаштований, які варіанти димоходів доступні на ринку їх переваги і недоліки.

Усе це допоможе не тільки в будівництві власного димоходу, а й у правильній експлуатації опалювальної системи в цілому.

Види сучасні димарів

Спеціалісти називають чотири типи димоходів в залежності від матеріалу виготовлення.

класичний цегельний

Класичний цегельний димохід

Їх можна побачити в будинках старої, радянської споруди, так як на той час основним будівельним матеріалом був саме цегла.

Останнім часом цегельний димохід практично не використовується, так як має ряд істотних недоліків:

вимагає будівництва надійного фундаменту (підстави);
має слабку захист від конденсату який згодом роз'їдає кладку;
цегла - пористий матеріал, що підвищує спротив проходом газів і, як наслідок, підвищує відкладення сажі. Аби уникнути цієї ефект, в димохід вставляють сталеву або асбестоцементную трубу.

Із нержавіючої труби

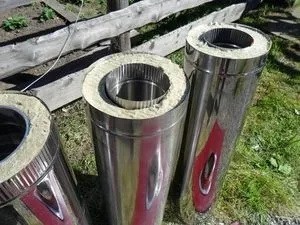

Сендвіч труби з нержавіючої сталі

Серед основних переваг відзначають високу стійкість до дії агресивного середовища і до механічних пошкоджень.

Конструкція димоходу з нержавіючої сталі є сендвіч систему, складається з двох труб різного діаметру, вставлених одна в іншу. Порожній простір між трубами заповнюється базальтової жаростійкої ватою.

Сьогодні без перебільшення можна сказати, що ця модель є найвдалішим рішенням для газового котла.

з кераміки

Він простий і надійним, стійкий проти корозії, відрізняється тривалим терміном служби (до 30 років). Кераміка є жаротривким матеріалом, що забезпечує пожежну безпеку димоходу.

Однак керамічні димарі не користуються популярністю при будівництві елітних котеджів і будинків. Вони знаходять застосування там, де необхідно простота і легкість монтажу.

коаксіальний димохід

Цю модель складно сплутати з іншою конструкцією, так як її відмінною рисою є презентабельний зовнішній вигляд. Експлуатаційні характеристики теж на досить високому рівні (подробиці в нашому огляді).

Іншого боку, коаксіальний димохід має специфічну форму, завдяки якій на внутрішніх стінках не утворюється конденсат, що дуже важливо для систем опалення на газовому паливі.

Зовнішнє і внутрішнє розміщення

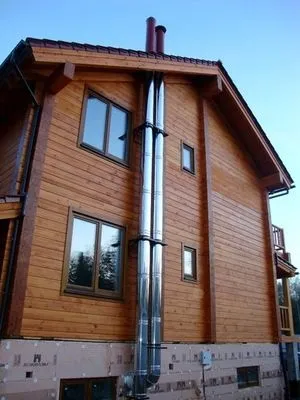

Пристрій зовнішнього димоходу краще внутрішнього

В залежності від місця розташування щодо будинку, димоходи підрозділяються ще на два класи: зовнішні і внутрішні.

За з правилами пожежної безпеки труба внутрішнього димоходу повинна розташовуватися у цегляній шахті. Звичайно, це суттєво знижує ремонтопридатність димоходу, ускладнює монтажні та будівельні роботи. Також підвищується ризик витоку чадного газу.

Утепляти його потрібно тільки на ділянці, який виходить за межі приміщення, тобто на горищі і надворі. Однак даний варіант має високий ризик виникнення пожежу.

Крім те, наявна певна складність монтажу подібної конструкцією, так що вона має на увазі наявність проходки в покрівлі і перекриттях.

Зовнішній (пристінний) димохід відрізняється високою пожежною безпекою. легкістю в обслуговуванні і ремонті. Він має простішу структура, так як його елементи по довжині практично однакові.

Єдиним недоліком є потреба якісного утеплення.

Інструкція із встановлення

Пристрій димаря для газової котла має на увазі виконання дуже трудомісткою роботи.

У першу чергу слід вірно зібрати конструктивні елементи труби. Якщо димар буде проходити через конструкцію будинку, необхідно в цих місцях встановити спеціальні прохідні елементи.

Монтаж сендвіч труби

Пристрій сендвіч труби для димаря

Вам знадобляться наступні інструменти:

металевий фартух, грибок, футляр, коліно;
металеві труби;
гофрований металевий рукав;
гільзи,
адаптери, трійники;
викрутка;
теплоізоляційний негорючий матеріал и термостойкий герметик.

Незалежно від місця установки, будівництво димоходу буде здійснюватися в наступній послідовності:

підготовка труби димоходу,
складання деталей;
кріплення зібраної конструкції до газовому котлу, фіксація її на робочій поверхні;
ізоляція та якісна обробка стиків і з'єднань.

Висновок димової труби через стіну

Якщо шланг димова труба розташована поза котельні, установку газового котла необхідно починати з вирізання в стіні димового отвору. відповідного розміру.

Розташування в стіні отвори буде залежати від місця розташування котла.

Потому, як ви зробите розмітку на стіні, бажано ще раз все перевірити ще, після чого можна приступати до створення отвору:

в готовий проріз виводиться частина труби і обов'язково ізолюється;
один кінець приєднується до патрубку опалювального котла, а інший кінець нарощується шляхом послідовного прикріплення ланок;
до стіни труба кріпиться кронштейнами відстань між якими має становити 1-2 м;
коли вся структура труби досягне потрібної пагірки, де наприкінці їх встановлюється конусний наконечник, який забезпечує захист димоходу від попадання всередину сторонніх предметів.

Як вивести димову трубу через дах

Схема кріплення труби до даху зі профнастилу

Монтаж димоходу в спеціальному приміщенні (котельної) слід починати з вирізання отвору потрібного діаметра в стелі та даху приватного будинку. Коли отвір буде готовий, до краю труби приєднується патрубок газового котла та інші важливі складові.

Опорний спеціальний кронштейн кріпить к стене трубу. При подальшому нарощуванні труби кронштейни монтують через кожні 2,5-3,5 м. Додатково підсилюючи їх стінними хомутами.

Ділянка, де димохідна труба проходить через стелю, необхідно оснастити прохідним патрубком. Місце десь труба проходить через покрівлю, в обов'язковому порядку повинно бути обладнане подкришного листом. Зовнішня частина труби обладнується конусоподібним наконечником і фартухом.

Коли всі роботи виконані, слід ретельно ізолювати все з'єднання і стики. Отвір в даху додатково можна закрити негорючої теплоізоляцією.

Будівництво цегляної димової труби і з висновком через покрівлю

Какие чинники потрібно враховувати при монтажі

Механізм роботи будь-якого димоходу заснований на тягу.

Тяга - це вентиляційний ефект виникає за рахунок різниці температур повітря всередині та зовні труби. Зі збільшенням висоти труби та різниці температур ефект зростає.

Механізм роботи димоходу

До початку зведення димаря, необхідно визначитися з розмірами і кількістю каналів для виведення «відпрацьованого» газу. Площа перетину і кількість каналів безпосередньо залежить від потужності газового котла, а також вимог виробника.

Діаметр каналу, який не набагато перевищує розрахункове значення, негативно позначиться на рівні тяги, що може спричинити до перебоїв в роботі газового котла. Також та менший діаметр витяжної каналу не тільки ускладнює відведення продуктів згоряння, а й може призвести до повної зупинки роботи газового котла.

Другим, не менше важливим фактором, що забезпечує хорошу тягу, є атмосферний тиск (різниця тиску на вулиці і в приміщенні).

Конструкція димоходу (його висота, кількістю кутів і поворотів) теж впливають на тягу.

До нестабільним факторів належать:

відсутність або наявність вітру;
температура на вулиці та в приміщенні і т.д.

Будівельні норми

Самостійна установка димоходу для котла

Димохід над коником покрівлі підніматися повинен мінімум на 50 см. Якщо вісь димовивідного канала розташована на відстані 100 см. Від коника даху.
Якщо ось димоходу розташований на відстані від 100 см. До 300 см. Димар розташовується врівень з коником.
Якщо димохід піднімається над гребенем зверху, ніж на 150 см, то в такому випадку димар закріплюється додатковими розтяжками.

Перелік головних вимоги

Ідеальне становище димаря - вертикальна. За наявності в пристрої димоходу горизонтальних ділянок, слід стежити за часом, щоб їх довжина не перевищувала 3,5-5 м.
Кут нахилу на окремих ділянках димоходу не повинен бути більше 300. Крім того, кут нахилу димоходу в сторону газового котла не повинен бути менше 0,010.
Димохід не повинен мати в своїй конструкції більше трьох колін. Кожен поворот димоходу обов'язково оснащується спеціальним люком, через які можна без праці зробити чистку труби.
Для довгострокової і безпечної експлуатації димаря обов'язкове встановлення ємності для конденсату. Ємність встановлюється трохи нижче патрубка газового котла прямо в димар.
Під час складання конструкції димоходу необхідно стежити за тим, щоб на окремих деталях не з'явилися будь-які механічні пошкодження (тріщини або вм'ятини).

Повний список вимог, що пред'являються до монтажу представлений на цій сторінці.

Модернізація старого димоходу

Модернізація старого димоходу шляхом гільзаціі

Нерідко власники приватних будинків переробляють наявний пічної димохід під систему опалення з газовим котлом. Природно, переробляти весь димохід немає ніякого бажання.

Ще простіше - гільзація. Для цього до будинку цегляної кладки вставляють труби, які не бояться конденсату.

Існує два способи гільзування димоходу.

1. Установка труби з нержавіючої сталі

В даному випадку діаметр труби повинен відповідати вихідному оголовка котла, а висота труби - висоті димоходу з цегли. Міжтрубний простір слід засипати негорючим утеплювачем (перлитом, керамзитом або піноскло).

Вкладиш виготовляють з полімерного спеціального матеріалу. Дана технологія отримала назву Furan-Flex.

Суть її в тому, що гнучкий наповнювач під впливом пара, що нагнітається спеціальним генератором, розширюється, поступово приймаючи форму вихідного каналу. При цьому діаметр димоходу практично не змінюється.

Навіщо утеплювати димохідну трубу

Нагріті димові гази охолоджуються в процесі проходження по трубі, але по дорозі вони розігрівають стінки димоходу. Від того, як швидко нагріваються стінки, прямо пропорційно залежить тяга котла. У разі зменшення тяги дим йде за найменшим опором, тобто надходить назад. Щоб цього не сталося, необхідно як слід подбати про утеплення димоходу.

Додатковим фактором на користь утеплення є і таке поняття, як час подолання моменту появи конденсату. Тобто час, який витрачається на прогрів каналу всередині труби. Воно безпосередньо залежить від матеріалу, з якого зроблена труба.

Так, цегляний димохід прогрівається за 20-30 хвилин, а сталевий за 2-5 хвилин.

У зв'язку з тим, що нагріте димохід знаходиться в постійному контакті з атмосферним холодним повітрям, в димохідні каналі починає утворюватися конденсат. Змішуючись з вуглекислим газом конденсат утворює сильний кислотний розчин, який і вбирається в стінки димоходного каналу, руйнуючи його.

У димоході з цегли конденсат вбирається в цегляну кладку, що призводить до її промерзання. Остившая вночі цегляна труба з ранку знову розігрівається. Такі перепади температур призводять до її руйнування.

Щоб запобігти руйнуванню, димохід утеплюється легкими негорючими матеріалами:

базальтовими мінераловатними плитами;
мінеральною ватою;
скловатою.

Утеплення димоходу не тільки забезпечить збереження тепла на більш тривалий час, але і продовжить термін служби димаря.
