Пристрій даху приватного будинку схема конструкції і будівництво

Пристрій покрівлі - завершальний етап будівництва, яке вимагає чіткого дотримання і виконання будівельних правил і норм. Основне завдання конструкції забезпечити захист від негативного впливу природних явищ (сніг, дощ, вітер), а також надати і доповнити образ будинку. При якісно виконані роботи дах будинку здатна забезпечити високу шумоізоляцію, гідроізоляцію і виконувати роль теплового бар'єру. У цій статті ми розповімо з чого складається будівництво даху приватного будинку, а також розглянемо, які бувають конструкції.

Типи конструкцій в приватних будинках

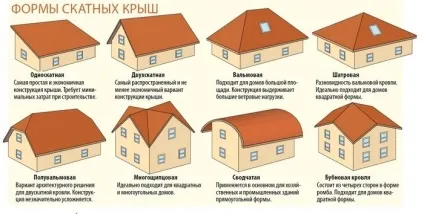

На фото представлені схеми дахів різних типів.

Дизайн і конструкція даху у приватному будинку може бути виконана скатних або плоским типом. Як правило, плоскі конструкції використовують в країнах з жарким кліматом, а скатна зустрічається частіше. Це обумовлено тим, що скатна дах не затримує опади на поверхні. У конструкції даху скатних типу обов'язково дотримується кут в 10 градусів і більше, а сама будівля даху дозволяє облаштувати горище. Конструкції можуть бути:

• односхилими;
• двосхилими;
• чотирьохскатними шатровими;
• чотирьохскатними вальмовими;
• мансардними;
• шатровими;
• шпілевіднимі.

Для інформації! Пристрій даху приватного будинку горищного типу може бути утепленим або холодним, бесчердачная тип може бути не вентильованим, частково або повністю вентильованим приміщенням.

Пристрій і проектування

В процесі проектування майбутньої будови необхідно відразу визначитися з типом покрівлі для будинку. Побудувати дах приватного будинку можна самостійно, для цього необхідно скористатися спеціальними архітектурними програмами або звернутися у фірму, де допоможуть вибрати проект даху, а також порадять покрівельні матеріали. Якщо ж ви вирішили виконувати дах своїми руками, рекомендується ретельно вивчити керівництво, де покроково буде розписано, як спроектувати дах. Фахівці рекомендують почати будівництво на якому-небудь невеликому об'єкті, це допоможе уникнути можливих помилок і значно заощадить витрати на покупку будівельного матеріалу.

Для інформації! Конструкції дахів і кроквяні системи повинні бути міцними і надійними, тому що при використанні важкого матеріалу стіни і фундамент будинку можуть постраждати.

На сьогоднішній день дах приватного будинку може бути виконана з дерева, металлодерева, залізобетону і сталі. Будівництво даху своїми руками складається з наступних етапів:

• монтування мауерлата;
• збірка і монтування системи строп;
• установка горизонтальних стяжок;
• укладка гідроізоляції;
• фіксація крокв на конику;
• монтаж обрешітки;
• фінішна обробка лицьової сторони поверхні.

Важливо! Кроквяна система може бути висяча і наслонних. Для дахів приватних будинків з декількома прольотами застосовують обидва види кроквяної системи, тобто де місце опори відсутня, застосовують висячі, а де опора є - Похилі.

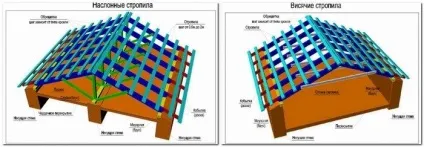

На фото представлена ​​схема даху будинку з похилими і висячої кроквяної системою

Дах і конструкція фіксується зі стінами будинку за допомогою спеціальних будівельних шпильок, а під кроквяну систему монтують опорні ніші, які зв'язуються між собою міцною сталевим дротом. На вибір даху і схеми впливають наступне фактори:

• розміри і форма майбутньої будови;
• наявність внутрішніх несучих стін;
• наявність мансарди;
• зовнішній вигляд конструкції.

Кроквяні системи для дахів приватних будинків повинні відповідати наступним вимогам:

• крокви повинні бути міцними і надійними, це дозволяє рівномірно розподіляти навантаження на стіни будинку;
• матеріал, який використовується для покрівлі будинку повинен бути легким;
• кроквяна система повинна виключати можливий розпір на будівлю;
• при влаштуванні кроквяної системи необхідно використовувати якісні матеріали, тому що ремонт або заміна досить дорогі.

Конструкція покрівлі відіграє важливу роль в проектуванні архітектури будинку. Як правило, фахівці використовують покриття для покрівлі, яке виключає застої води і не піддається деформації (профнастил стіновий, арочний, м'яка листова черепиця). Тому проектуючи будинок, важливо спочатку врахувати не тільки тип майбутньої будови, але і визначитися з матеріалом.

пристрій покрівлі

Покрівля для приватного будинку є важливим елементом, монтаж якого завершує всю конструкцію будівлі. Дах будинку може мати різний ухил, саме від цього і залежить вибір покрівельного матеріалу. Конструкція покрівлі може бути:

• одношарова - зробити її можна з азбестоцементних, полімерних і металевих листів або черепичним плитки;
• багатошарова - на дах стелять рулонний матеріал або дерев'яні вироби (гонту, дранки, тесу).

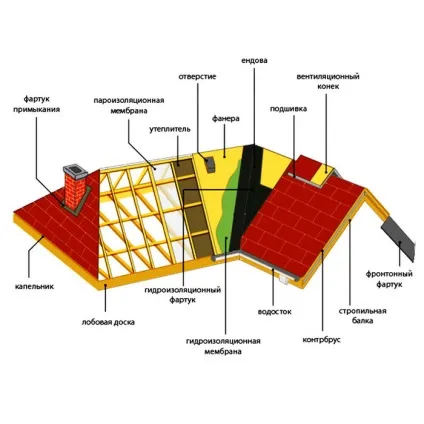

При використанні багатошарових матеріалів кількість шарів може бути від 2 до 5, все залежить від типу покрівельного матеріалу. На практиці покрівля являє складну конструкцію, за зовнішнім виглядом це багатошаровий сендвіч, що складається з декількох шарів. Сендвіч складається з: гідроізоляції, пароізоляції, вітрозахисту, утеплювача і інших важливих складових елементів. На фото представлена ​​схема покрівлі

Правильно спроектована дах будинку і якісно влаштована покрівля забезпечують надійний захист будови від утворення конденсату, теплоізолюється і дозволяє виконувати вентиляцію підпокрівельного простору.

Будівництво покрівлі будинку

Коли проектна документація готова і матеріал закуплений, виконується зведення кроквяної системи. Дах будинку починається з виготовлення необхідних конструкційних елементів. Монтаж складається з наступних дій:

• виконується укладання і кріплення мауерлата на поздовжні і несучі стіни, кріплять їх за допомогою анкерних болтів;
• далі виготовляється шаблон крокв, для цього з'єднуються дві дошки за допомогою цвяхів, вільні краї фіксують на мауерлат, потрібний рівень кута підбирається шляхом розведення дощок;

Важливо! При фіксації шаблону кроквяної системи коник повинен знаходитися в центрі, для уникнення похибок в конструкції, необхідно використовувати схил.

• готовий шаблон фіксується до балок і підрізає по потрібному кутку;
• коли перші крокви готові, їх слід з'єднати, а в місці їх перетину зафіксувати цвяхами;
• далі готові крокви піднімають і встановлюють, після чого можна переходити до наступного виготовлення деталей;
• другі крокви монтуються в іншій частині будівлі;
• між встановленими кроквами натягується будівельний шнур, який повинен бути натягнутий горизонтально;
• далі виготовляються інші крокви і встановлюються по натягнутому будівельному шнуру з урахуванням кроку, прописаного в проекті;
• завершальний етап - установка опорних стійок, така конструкція додасть більшої міцності і стійкості.

Для інформації! Для міцної фіксації всіх елементів кроквяної системи фахівці рекомендують використовувати штамповані металеві деталі.

Коли кроквяна система встановлена, можна приступати до утеплення покрівлі.

Дах будинку - важливий елемент будови, при правильно виконаному розрахунку і монтуванні конструкції, вона прослужить довгий час, забезпечить захист і комфорт для проживання.
