Принцип роботи зварювальних трансформаторів

Зварювальні трансформатори застосовують для контактної і дугової електро-зварювання. Коротке замикання вторинної обмотки трансформатора є нор-ною режимом роботи при контактному зварюванні (при зіткненні елект-пологів) і часто виникає при дугового.

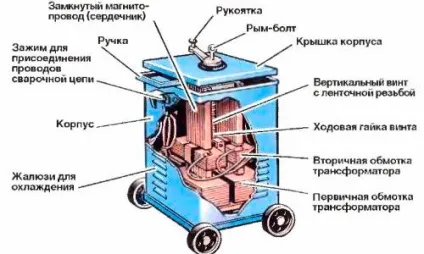

Схема пристрою зварювального трансформатора.

Для обмеження струмів КЗ зварювальні трансформатори будують з великим індуктивним опором і порівняно низьким коефіцієнтом потужності. Збільшення індуктивного опору обмоток зварювального трансформатора може бути досягнуто або застосуванням спе-ціальної конструкції обмоток, або включенням додаткової індуктивності в ланцюг вторинної (або первинної) обмотки. Збільшення індуктивних опорів обмоток в самому трансформаторі досягається збільшенням потоків Рассея-ня, для чого обмотки трансформатора розміщують на різних стрижнях муздрамтеатру або в різних місцях по висоті стрижня.

Малюнок 1. Схеми пристрою і принцип роботи зварювальних трансформаторів.

Включення магнітних шунтів в муздрамтеатр (рис. 1а) також різко збільшує потоки Рассея-ня і індуктивне опір обмоток трансформатора. Трансформатори для контактного зварювання роблять із вторинною обмоткою, що складається з одного витка, напруга на якій зазвичай не перевищує 14 В. Для регулювання струму, що протікає через зварювану деталь, первинна обмотка зварювального транс-форматора має кілька висновків, перемикання яких дозволяє змінювати число витків обмотки.

В даний час найбільш широке поширення мають зварювальні трансформатори, призначені для дугового електрозварювання.

Такі трансфор-матора будують на вторинне напруга 60-70 В (напруга запалювання дуги).

Особливістю роботи цих трансформаторів є переривчастий режим роботи з різкими переходами від холостого ходу до короткого замикання, і назад. Для стійкого і безперервного горіння дуги необхідні незначні зміни струму і значна індуктивність в зварювальні ланцюги.

Для регулювання струму в зварювального ланцюга послідовно з вторинною обмоткою трансформатора вклю-чають індуктивну котушку зі сталевим магнітопроводом (рис. 1б). Величи-на зварювального струму залежить від діаметра електрода і регулюється реактивним опором індуктивної котушки, яке залежить від величини повітряного зазору А. Збільшення повітряного зазору в муздрамтеатрі індуктивної котушки викликає зменшення її реактивного опору, внаслідок чого струм в сва-рочной ланцюга підвищується. Іноді індуктивні котушки поєднують в одне ціле зі зварювальним трансформатором.
