Volkswagen Touareg 2.5 tdi> бортжурнал> Як виставляти правильно распредвал без пристосувань
У зв'язку з недавньою повторної заміною маслос'емних ковпачків вирішив написати як виставити мітки распредвала без пристосувань.
Виходить дуже точно. У мене наприклад за допомогою цього методу заздалегідь відмічені ризики на шестерні і распредвали збігалися.
1. Виставляємо колінвал в ВМТ 1 циліндра.
Це можна зробити за допомогою залізної лінійки дзеркала і двох штирів на 8 мм.

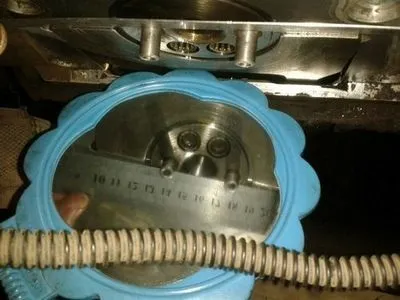

Виставляємо колінвал в ВМТ 1 циліндра
Для цього вставляємо штирі в отвори клонували і прикладаємо залізну лінійку.
Повинен бути рівний зазор в 4 мм і зліва і справа до залізної пластини.
2. Ставимо шестерню на нижню шестерню таким чином, щоб мітка ззаду не шестірні була рівно по верхній кромці блоку циліндрів.
Мітка ззаду не шестірні.
3. Ставимо распредвал вирізом близько шестерні наверх, закручуємо 4 кріплення распредвала і вирівнюємо його за допомогою рівного залізного штифта по кромці.
Вирівнюємо распредвал по кромці за допомогою щільного штифта.
4. Вставляємо болт в шестерню злегка закручуємо його, переконуємося, що мітка ззаду шестерні розташована рівно по кромці ГБЦ. Далі крутимо руками шестерню проти годинникової стрілки, дивлячись проти руху, таким чином вибираємо зазор зачеплення і притримуючи натяг шестерні рукою, затягуємо болт.
Потім міцно з моментом 150 Нм, дозатягіваем його.
Використовую трубу для затягування.
При затягуванні трубою, можна обертати коленвал у зручний для труби положення, наголошуючи ключ в болт, який можна закрутити на блоці циліндрів.
Болт в який впирається ключ.
Професіонали звичайно посміються над цим способом, але він досить таки точний, тому що распредвал точно фіксується штифтом. А колінвал робить два оберти при одному обороті распредвала, тобто навіть якщо не дуже точно виставити ВМТ 1 циліндра по зазорам, кут відхилення распредвала буде невеликою.
У мене за допомогою цього способу заздалегідь відмічені ризики зійшлися.
Виставлення міток положення коленвала, маховика, распредвала і проміжного вала.
Авто: Audi 80, 1987, DZ, без Гура
Якщо ви з якоїсь причини (зняття распредвала, заміна ременя ГРМ або ролика і т.д.) змінили положення валів, то слід виконати такі дії, щоб повернути все це неподобство в нормальний стан.
1. Встановити мітку на шківі коленвала у відповідність зі стрілкою на нижньому кожусі ременя ГРМ. Головкою на 19 крутимо за болт кріплення шківа коленвала. Щоб легше крутився двигун можна вивернути свічки і позбутися від компресії.
2. Разом з цим мітка на маховику «О» повинна встановитися в положення вказане на малюнку.
Якщо цього не сталося необхідно провернути колінвал на 1 повний оборот. Коли мітки встановляться це буде означати, що поршень першого циліндра знаходиться в положенні ВМТ (верхньої мертвої точки). Якщо посвітити лампою в перший циліндр через свічковий отвір, то можна буде споглядати поршень.
3. Після цього необхідно встановити мітку распредвала (мітка це проточка між двома зубами з боку двигуна). Мітка встановлюється на рівні кромки головки блоку циліндрів. Природно якщо ця мітка у вас відразу не встала на місце разом з міткою клонували, необхідно зняти ремінь ГРМ з шківа і ключем або головкою на 19 акуратно провернути колінвал до суміщення мітки.
4. Після цього дивимося на проміжний вал. На його шестірні є маленька кругла мітка. При цьому положенні валів, ми повинні дивитися точно на вісь обертання коленвала.
5. Знімаємо кришку трамблера і контролюємо положення бігунка. Він повинен вказувати на провід першого циліндра. Якщо не вказує, то необхідно поставити правильно високовольтні дроти в порядку роботи циліндрів починаючи з першого циліндра 1-3-4-2.
6. Після цього акуратно одягаємо зубчастий ремінь на місце, натягуємо і перевіряємо обертання двигуна вручну. Наприклад, 2 обороту за допомогою головки на 19. Після двох повних обертів все мітки повинні стати на свої місця.
Схоже я з'ясував що за 6 оборотів.
Балансирний вал - називається правим балансирним. Від клонували до нього обертання передається 2/1. Тобто за один оборот коленвала балансовий вал робить 2 обороту.
На зірочку масляного приводу від коленвала: 4/3. Sav, що ти і казав - ось вони 120 градусів!
Другий балансовий вал - називається лівим балансирним - від масляного передається через шестерні. Виходячи з процедури виставлення мітки за допомогою викрутки можна вирішити, що балансовий крутиться в 2 рази повільніше масляного. А насправді. Одна шестерня на тому ж валу, на якому сидить зірочка ГРМ-ременя масляного приводу. Друга шестернка: зверху від зірочки масляного приводу там заглушка, під якою болт, і це болт вкручується в вал лівого балансира. Так ось, на лівий балансовий від масляного приводу: 3/2. Тобто лівий балансир робить три обороти при двох масляного, він швидше крутиться, а не повільніше!
Тепер розрахуємо як же крутиться лівий балансир щодо коленвала. Це буде: 4/3 * 3/2 = 2/1. Таким чином, лівий балансир обертається як і правий в два рази швидше клонували.
Повернемося до до 6 оборотів. Ремінь ГРМ на місці. За 2 обороту коленвала - масляний робить 3. Тобто ось поставили ми колінвал по мітці ГРМ, а на масляному мітка пішла вперед на 120 градусів. Добре, ще раз провернули колінвал на 1 оборот. Тепер масляна мітка на 240 попереду, або, якщо дивитися з іншого боку, не докрутили 120 градусів. Значить робимо ще оборот коленвала - вуаля, на масляному збіглася. А тепер глянемо що там з розподільними. А може бути так, що мітки ГРМ не збігаються, адже розподілвали крутяться в 2 рази повільніше клонували. Ну, ми ще провернули на 1 оборот колінвал, на распредвали мітки ГРМ встали, а ось на масляному знову на 120 градусів вперед. Значить треба ще 2 обороту коленвала. Отримали повних 5 оборотів. А 6 оборотів - це весь цикл.
Ну і про мій раніше поставлене запитання: якщо провернув коленвал, щоб мітки ГРМ на коленвале і распредвалах збіглися, а на масляному немає, то чи можна потім при знятті / установці ременя ГРМ просто довернуть зірочку масляного приводу з перевіркою положення балансира викруткою? Відповідь отримуємо - так, можна.
Якщо де що не побачив - поправляйте, а то сьогодні хотів би все вже зібрати.
