Послідовність запуску ноутбука, схема включення

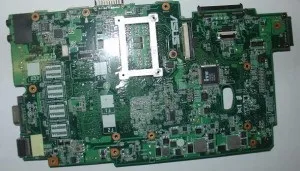

Для діагностики несправності материнської плати ноутбука потрібно знати послідовність її включення.

Послідовність включення ноутбука

Після завершення POST управління передається завантажувача операційної системи на жорсткому диску, який і завантажує її ядро.

Наводимо схему послідовності включення ноутбука

алгоритм перевірки

перевірка напруг харчування згідно datasheet;
перевірка PowerGood і сигналу запуску;
контроль опитування BIOS;
діагностика завантаження по посткарте, що показує на якому етапі припиняється завантаження.

Розглядаємо 2 варіанти:

1. Харчування не з'являється, світлодіод живлення не світиться.

Шукаємо несправність в схемі управління живленням. Перевіряємо мультіконтроллером - мікросхему, керуючу схемами ШІМ, формування напруг. Також в ньому вбудовані контролери периферії (клавіатури, миші, температури, вентилятора, аккуіулятора, тачпед і ін.). Іноді в мультіконтроллером входить контролер USB. Часто це мікросхема ITE. На мультіконтроллером подається напруга живлення безпосередньо з адаптера (зазвичай 19В), а далі передається на інші пристрої. Таким чином контролер управляє процесом включення в ноутбуці.

За розподіл харчування може відповідати і схема комутації харчування (наприклад, може бути чіп MAXIM). Вона відповідає за перемикання харчування з зовнішнього адаптера на харчування від батареї, контролює зарядку і ін.

У деяких випадках злітає прошивка мікроконтролера. В цьому випадку ноутбук не запускається, хоча все напруги присутні і потрібні сигнали подаються.

2. Харчування є, світлодіод живлення загорається, але ноутбук не включається, екран темний. Індикатор жорсткого диска спочатку включається і гасне, потім не горить.
