Посилення фундаменту - чому з’являється в ньому потребу і як воно проводиться
При корозії бетону, збільшенні навантаження, помилки проектування і зведення можливе руйнування або просідання фундаменту. Для усунення цих недоліків проводиться посилення фундаменту палями, залізобетонної сорочкою, розширенням стін фундаменту, його підошви, зміцненням грунту ін'єкціями сполучних речовин.
Для чого підсилюють фундамент?
- усунення помилок: проектувальників, керівників робіт, виконавців окремих операцій;
- значне підвищення рівня підземних вод в грунті поблизу будівлі;
- бажання збільшити житлову площу будинку професійними способами, наприклад, будівництвом другого або третього поверху;
- йде швидке руйнування існуючого фундаменту, наприклад, за 3 - 5 років;
- інші причини.
Можливі помилки в проекті:
- не провела повного дослідження грунтів на майданчику або не врахували всі їхні особливості;
- невисока кваліфікація виконавців проекту, відсутність досвіду таких робіт;
- результати економії при проектних роботах, проектні рішення засновані на граничних значеннях результатів розрахунків або відсутність запасу на розкид характеристик матеріалів і технологій.
Крім того, підземні води можуть піднятися до рівня підстави будівлі через помилки по осушенню, будівництва «нижче за течією» поперек підземних потоків довгих підземних споруд або будівель, масштабних і тривалих витоків з водопровідно-каналізаційних трубопроводів.
Може бути несподіване зростання сім'ї і бажання добудувати будинок догори.
Проблема може з'явитися при реконструкції старих будівель в тісному забудові міста, з викопуванням глибоких котлованів для нових будинків біля старих.
Посилення своїми руками стрічкового фундаменту
Проблеми з фундаментом проявляються в появі тріщин в цоколі або навіть в стінах будинку. За тріщинами ведуть спостереження, встановивши поперек них паперові або гіпсові маячки. Випадки їх розширення є сигналами необхідності ремонту основи будинку.

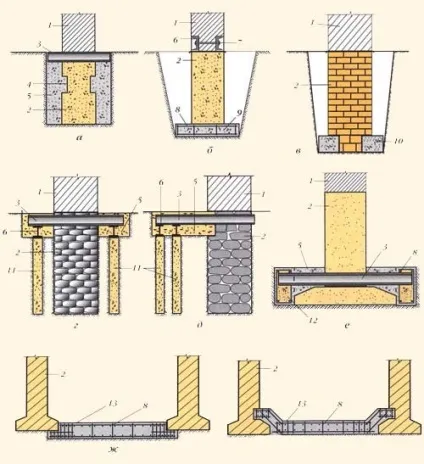

Способів підсилення стрічкового фундаменту кілька:
- Можна посилювати фундамент з однієї або двох сторін по боковій поверхні. Нижня частина посилення повинна бути на рівні підошви фундаменту, верхня - під цоколем або навіть під несучою стіною будинку.
При посиленні фундаменту приватного будинку обов'язкове змочена і утрамбована піщана або гравійно-піщана подушка під новою частиною, товщиною не менше 200 - 250 мм.
У стіні з кроком, закладеним у проекті реконструкції, свердлять горизонтальні отвори - шпури під відрізки арматурних стержнів, що передають зусилля з основної частини підстави на його розширення. Стрижні забивають в добре змочені отвори, після введення в них рідкого цементного розчину. При необхідності стрижні пов'язують арматурної сіткою.

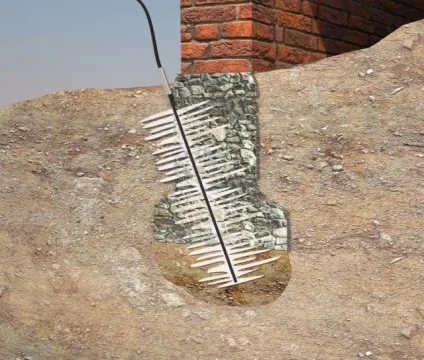

Тут посилення потрібно робити вузькими захватками, підкопуючи під підошву. Але простіше зміцнити грунт під підошвою пристроєм буроін'єкційних свердловин і закачати полімерно-цементний або цементно-піщаний розчин, або навіть рідке скло.
В іншому процедура, як і при звичайному розширенні.

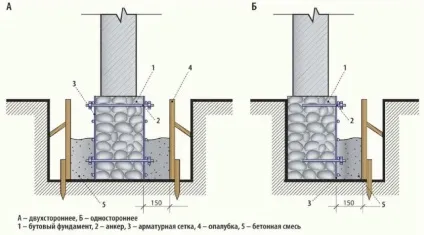

Якщо додаткове навантаження і товщина розширення буде великий, то має сенс посилення фундаменту залізобетонною сорочкою або обоймою. Для цього на горизонтальні стрижні арматури, що проходять через фундамент, в'яжуть конструкцію арматурного каркаса у вигляді сітки з вертикальних і горизонтальних прутів, встановлюють опалубку і бетонують. Обов'язково забезпечити для арматури захисний шар бетону в 30 - 50 мм.
У зоні кутів або переломів площинності стіни поздовжнє армування потрібно проводити за встановленими правилами армування. Головне - не робити стиків і перехрещень на самому зламі.
Перед зворотним засипанням не забудьте гидроизолировать нову частину.
Деякі обов'язкові правила проведення робіт з підсилення фундаментів
Для роботи звільняють частину фундаменту з того боку, на якій буде нарощуватися товщина. Весь фундамент звільняти повністю не тільки не потрібно, але і не можна. Він і так перевантажений, а якщо ви повністю знімете тиск грунту до його нижнього рівня, то мінімальні явища, які можуть проявитися, тріщини в підставі і в стінах, максимальні - руйнування фундаменту.
Тому роботу ведуть за технологією захваток - ділянок в 1,5 - 2 м або трохи більше. Повністю закінчивши в одній захватці, зробивши зворотну засипку грунтом і утрамбувавши його, можна відривати наступну ділянку, але пропустивши одну захватку. Так, в шаховому порядку ведуть роботу уздовж всього периметра. За цей час бетон на перших ділянках встигне набрати частину нормативної міцності, і нова відритий захватка буде захищена вже посиленими сусідніми ділянками.
Поверхня стіни очищається від землі. Якщо є руйнуються ділянки бетону, їх теж видаляють до міцного шару. Віддалений бетон можна подробити в щебінь і використовувати як наповнювач в новому бетонному розчині.
На поверхню зубилом або перфоратором наносять спочатку насічки для кращої адгезії нового шару, після чого - тонкий шар цементного розчину - цементне молочко (з мінімальною кількістю піску).
Заливку або засипку бетону потрібно робити з перервами, які будуть не більше, ніж час початкового схоплювання бетонної суміші. Потрібно провести всі попередні роботи, підготувати вихідні матеріали біля захватки і починати заміс бетону вранці наступного дня.
Забетонований ділянку обов'язково потрібно ретельно провібріровать або протрамбовать, щоб видалити з бетону макро- і мікро-бульбашки повітря і надлишкової води, щоб в майбутньому ці дефекти не заповнювалися водою від дощів або танення снігу.

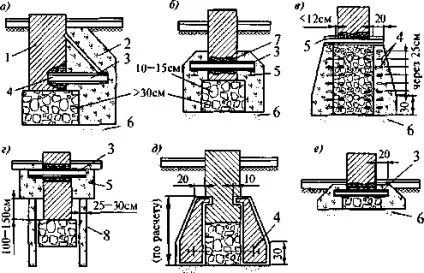

Способи посилення фундаменту палями
Метод посилення фундаменту палями можна віднести до робіт зі зміни його типу. Наприклад, малозаглиблених стрічкове просідає фундамент можна посилити за допомогою буронабивних, гвинтових, залізобетонних або сталевих паль.
Для цього біля нього по обидва боки:
- бурять свердловини під буронабивні палі, в які встановлюється арматурний каркас і заливається бетон;
- ввинчивают нові гвинтові палі на певну глибину;
- вдавлюють домкратами або занурюють пальових копром сталеві або залізобетонні палі невеликого перерізу.
Оголовки всіх видів паль пов'язують між собою попарно проходять через цоколь або стіну сталевими балками, розподіляють навантаження від стіни на палі. Можна зовнішні і внутрішні палі з'єднати улаштуванням монолітного залізобетонного ростверку і зробити один свайно-ростверкових-стрічковий фундамент.
Разом з реконструкцією фундаменту можна побудувати нову вимощення - м'яку (приховану) або традиційну.
Як посилити фундамент за допомогою паль?
Спосіб використовують для збільшення проектної потужності. Для цього проводиться просочення грунту цементом під підставою і біля його глибоких стін, наприклад, в будинках з підвалами.
Для посилення фундаменту буроін'єкційними палями використовуються такі палі з зовнішнім діаметром не більше 300 мм. Зазвичай палі робляться бурової штангою з пристроєм пустотілого каналу в центрі по її осі.
Посилення малозаглиблених стрічки виробляють парними або одиночними палями.

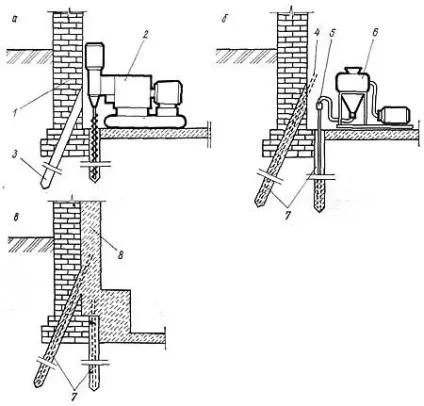

Біля фундаментної плити стрічки або в ній самій алмазної коронкою прорізаються отвори трохи більше діаметра бурового шнека. Буриться вертикальна або похила свердловина, встановлюється арматурний каркас і бетонується з обов'язковим ретельним вібрацією бетонного розчину.
При парних палях в бетонній стіні свердлити отвори під горизонтальні прутки арматури, які включають в арматурні каркаси зміцнюючих паль.

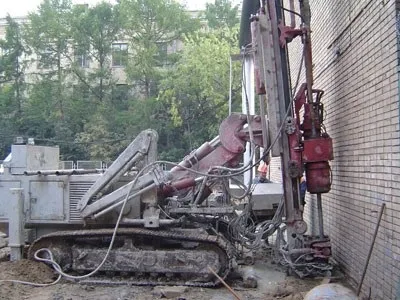

У разі похилих свердловин часто їх влаштовують і з боку підвалів будівлі. Тоді використовується малогабаритний бурильний верстат.
Так само проводиться і посилення фундаменту під ФБС.
У дуже нестійких грунтах ін'єкціями цементного розчину в грунт під підошвою можна «розширити» її зону обпирання від 30 - 80% до 2 - 3 раз. І після посилення старих фундаментів спокійно на двоповерховому будинку початку або середини минулого століття добудувати ще три полегшених поверху.
