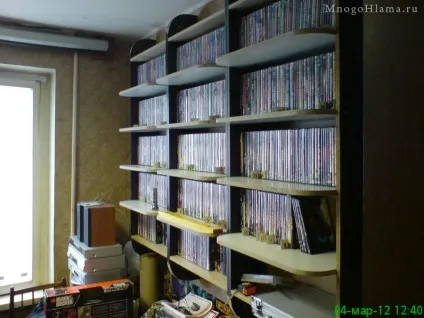

Полки своїми руками (варіант 1, під dvd-диски)
Почалося все з того що брат привіз з роботи купу дсп різного розкрою, (колишні книжкові стелажі) які там чомусь викидали. Близько місяця ця гора валялася у нас під ногами і заважала, так і не придумавши нічого путнього, вирішили просто переробити старі провисшая полки під DVD-диски на одній стіні (Варіант 1) і зробити книжкові полиці на другий (Варіант 2)

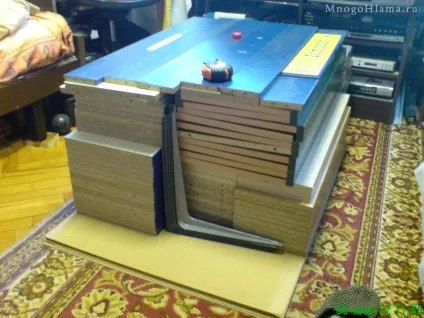

Власне ось що маємо, тут звичайно не все, в справу так само йшли старі полки, але і цього не вистачило, довелося діставати ще кілька шматків дсп, але здебільшого це відноситься до книжкових полиць (Варіант 2). Саме для цього стелажа з цієї купи робилися тільки полки, так як вертикальні стінки (боковини) були виготовлені з полиць від старого стелажа, який видно на фотках нижче.
Для початку в MAX-се накидав фрагмент стіни нашої кімнати з усіма розмірами, а вже на ній зібрав ось такий стелаж, (фото внизу) зовнішній вигляд підказали самі полки, (з недогризками не особливо розвернешся) щоб стелаж ні буденно незграбним, закруглив все виступаючі кути, власне на ці кути було витрачено найбільше часу при його складанні. Вирішили робити її модульної, для зручності складання в маленькій кімнаті і навішування на стіну, плюс модульного варіанту ще і в тому що секції можна виймати і таким чином змінювати ширину всього стелажа, ну а мінус, це чотири 32-ох міліметрові вертикальні перегородки, які жеруть відстань між полиць. -)
Думаю немає сенсу давати точні розміри, так як якщо ви і будете збирати, то не з недогризків ж, а значить і розміри ви будете задавати виходячи з наявного матеріалу, до того ж розміри вільних стін у всіх різні, а значить ви можете самі додати або прибрати полки або змінити їх висоту або ширину і т.д.

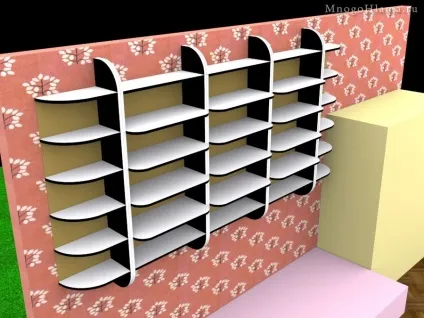

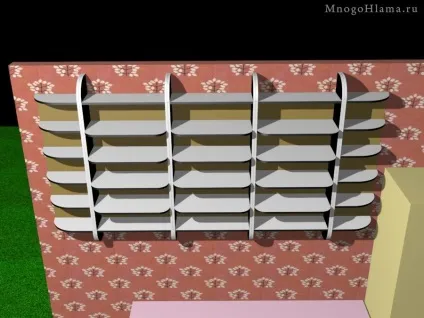

Приблизно ось так виглядає стелаж в віртуальному світі :-)

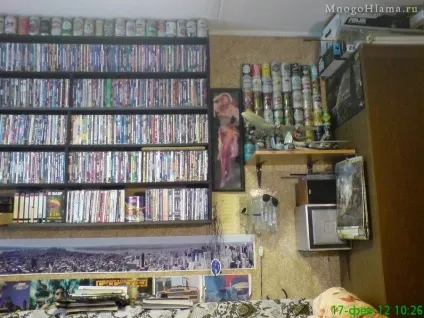

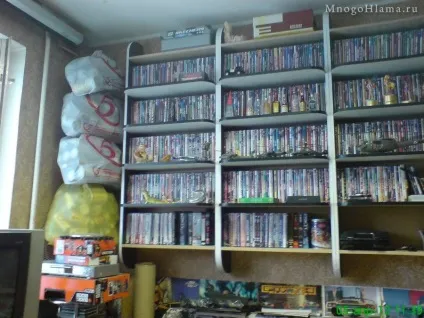

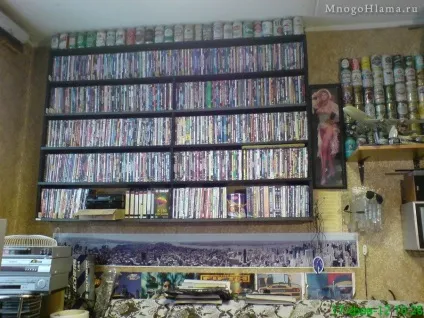

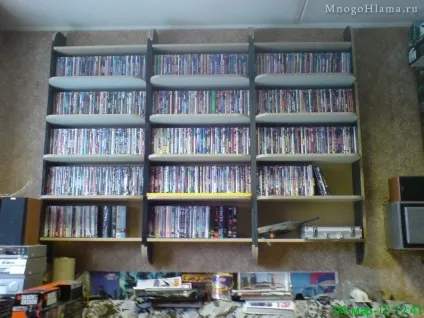

Це старий саморобний стелаж, полки якого пішли на створення боковин у нових стелажів
Саму збірку центральних частин в подробицях забули зняти (вже дуже затягує процес, про фотике згадуєш коли майже все зібрано), є тільки кілька кадрів, але полки елементарні і для їх копіювання, інструкцій і креслень не буде потрібно.

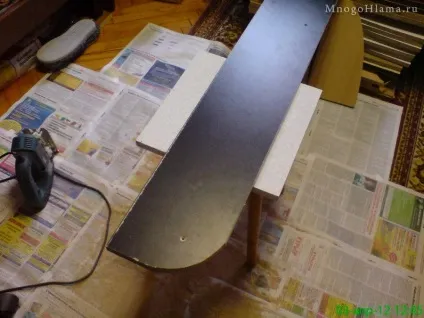

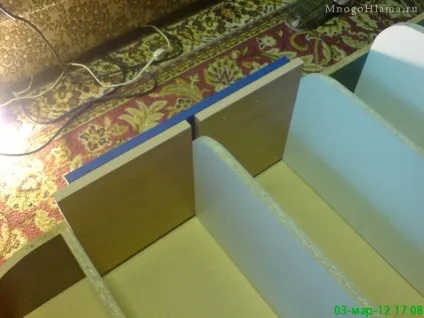

На цьому знімку полусобранное центральна частина, дсп різалося лобзиком але потім коли пилка притупилася а в запасі як зазвичай нічого не знайшлося, в хід пішла ручна ножівка, а лобзиком тільки закруглятися кути. Скручувалося все на звичайні саморізи, ніякі єврогвинти не використав. Радіус кутів відбивався за звичайним блюдця, єдине що хотів би нагадати, після заокруглення лобзиком, вам може здатися що півколо ідеальний але це майже завжди не так, вся крівезна проявиться як тільки приклеїте меламиновую кромку, тому бажано пройтися шкіркою намотаною на брусок.
Ось якщо ви будете клеїти крайку з пвх. яка має напуски на кути дсп (може ховати рваний рез) то можна не так строго підходити до радіусу, так як кромка товста і все незначні нерівності компенсуються нею, та й виглядає така кромка набагато красивіше, дсп візуально здається товщі. Теж хотіли таку клеїти але ціна кусається 30р проти 10р за меламиновую, так що все впирається в гаманець. І ще, кромковать краще розібрані полки окремо або знятий стелаж цілком, я ж на це забив (не було кромки, а повісити полки хотілося) потім дуже довго елозіл по стіні з праскою і паяльником, бо праска не скрізь міг підлізти, а полки знімати було влом, вже дуже багато всього настанови на них.

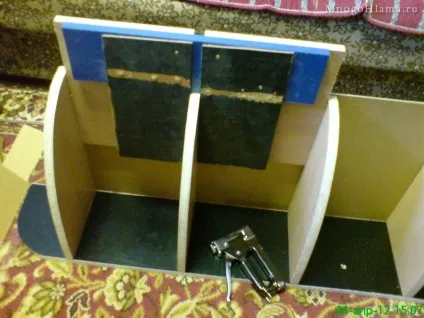

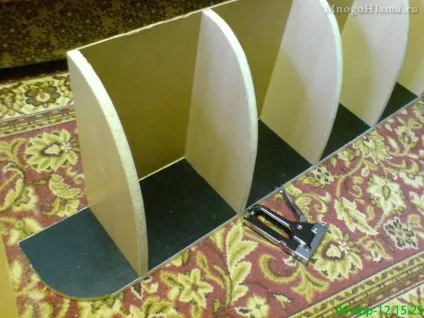

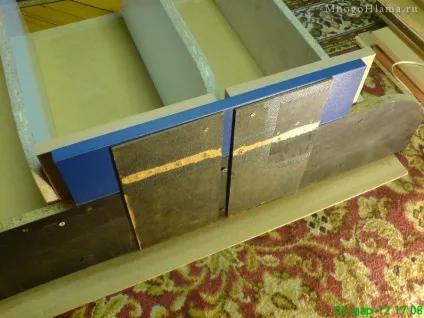

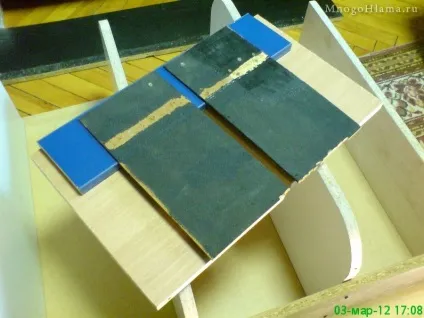

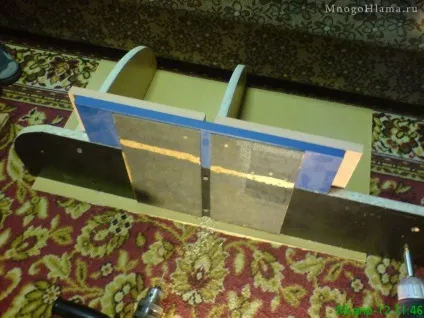

Так як полиць дуже багато і щоб не хапатися постійно за лінійку, була зібрана ось така чортівня, (фото вгорі, ну і внизу) щось схоже на кондуктор, який задає відстань між полицями і в той же час показує в якому місці засверливают в торець полки . Для її складання я використовував три шматка дсп і два шматки оргалита, оргалит тонше і тим самим не буде втручатися патрону дрилі при Засвердлювання. Якщо будете її збирати (що не обов'язково) то варто гарненько все розмітити і витримати кути 90 °.
На нижніх фото видно як вона працює, олівцем потрібно поставити мітку на бічній стінці, там де буде розташовуватися верх першої полки (в моєму випадку це 15 см) а далі все просто, наділи кондуктор, зрушили його вправо до появи мітки біля лівого краю правого хвоста оргалита, підставили з внутрішньої сторони полку і засверливают точно між шматками оргалита крізь боковину прямо в торець полки.
Як тільки засвердлити, тут же зенкуем, гарненько притискаємо поличку і вганяємо саморіз, тут здорово допомагає шуруповерт. Загалом лінійка потрібна тільки щоб прикрутити першу полку, інші полки прикручуються за допомогою кондуктора, який упирається в попередню полку.
Нам такий варіант з зенкуванням по ходу збірки не сподобався (мабуть зенкер тупий, погано рассверливают) і ми спочатку скрутили стелаж, потім поставили його на бік, викрутили один ряд саморізів, прозенковалі, завернули саморізи і т.д.

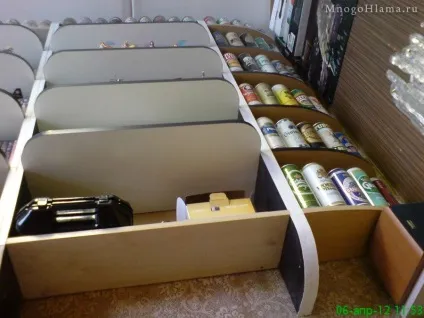

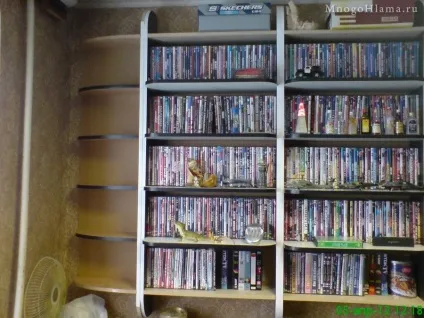

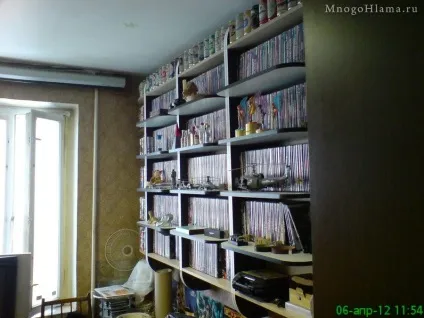

Це вже повішені на стіну секції стелажа, поки без бічних полиць і кромок. Тут видно ще один косяк, розбіжність радіусів у бічних стінок, я думаю це через те, що пиляв їх відразу парами, а при тупий сопілці та товстому дсп доводилося гарненько тиснути, як результат, вигин пилки і кривої рез, вирішив доводити напилком до розуму вже на місці, коли скручу їх між собою.

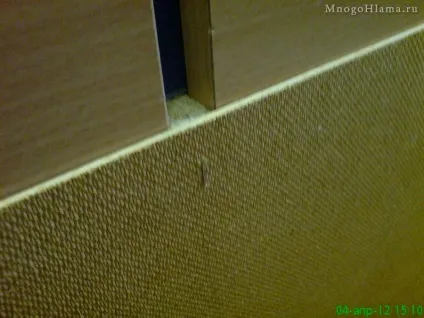

Оргаліт до задньої стінки прибивався степлером, скобами 14 мм, попередньо вирівняний діагональ секції (щоб не було ромба)

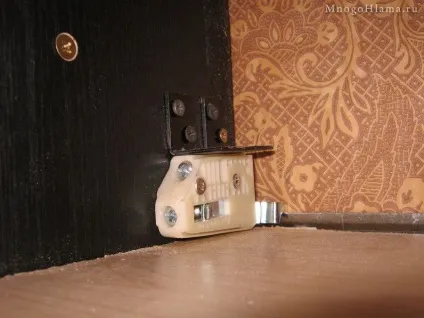

Навішені стелажі на двометрову меблеву шину, товщиною 1 мм, в обі за буржуйські шину 2 мм просять 500 р, довелося брати тонку, ніж те схожа на розбещене цинкове відро :-) Прикрутив її на 8 саморізів, кожну пару саморізів розмістив якомога ближче до бічних стінок полиць. Тримається кожна секція на регульованих навісах Camar, так як ці пластмаски зазвичай ставлять всередину шафи під полицю, то вирішив підстрахуватися і прикрутив зверху пару куточків, які залишилися від колишнього стелажа. Так само тут видно саморіз яким стягнуті секції між собою, їх всього два, вгорі і внизу
Процес кромкування. Трохи відійшли від проекту, верхній і нижній ряд полиць залишили під дерево
Збірка боковин, тут фоток побільше але рухи практично ті ж.

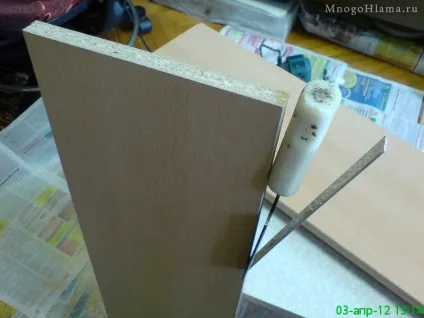

Видаляємо пвх кромку, (думаю у вас цієї опції не буде) вона знадобиться для приклеювання її назад на верхні і нижні бічні полички, після того як відпиляли їх і закруглений. Стамескою знімається без особливих зусиль.

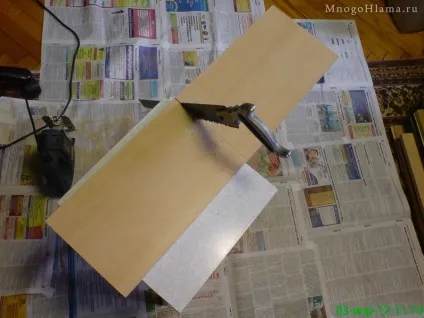

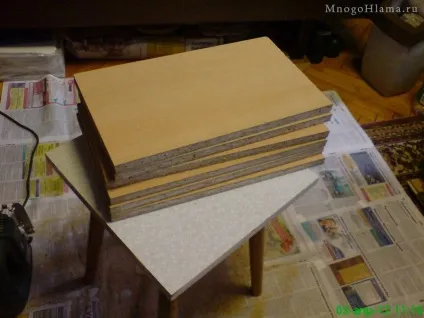

Пиляємо полички по потрібної довжині.

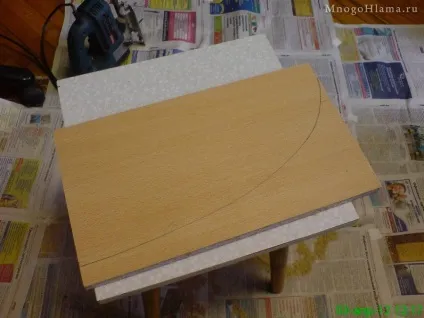

Розмічаємо форму радіуса, у нас на бічних полицях будуть пивні банки, тому я просто раставів на дошці банки півколом, так щоб між банок не залишилося зазору (щоб банок маєтку не 5,5 а рівно 6) потім просто від руки провів лінію уздовж банок і по ній випиляв лобзиком радіус. На фото внизу лінія відбита вже по готової поличці, тому вона така рівна :-)

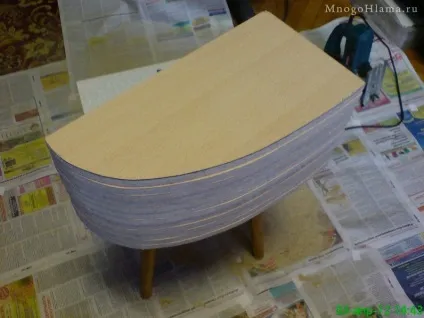

Уже напилення полички, добре видно рвані краї які залишив лобзик, щоб звести їх на мінімум намагайтеся пиляти пилкою з дрібним зубом або пилою по металу, ну і звичайно шліфувати.

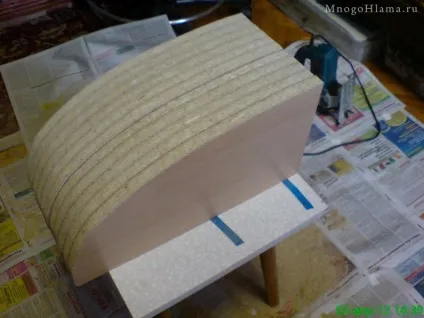

Це той самий момент коли згадуєш про струбцине якої немає

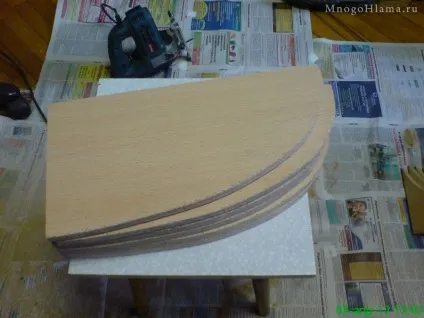

Струбцину робити не став, зашкурити їх по одній.

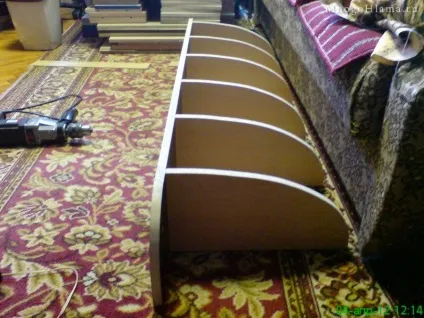

Власне то з чого почали, кондуктор в дії, торці полиць впираються в диван.

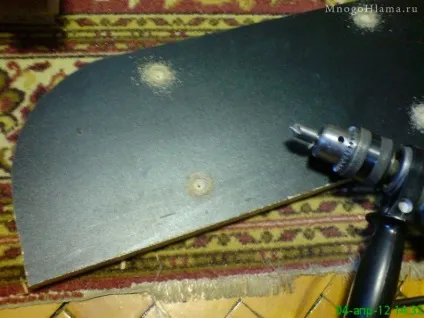

Розібрав, прозенковал, знову зібрав (ви робіть зенковки відразу по ходу збірки, розбирати і знову збирати це збочення для обраних :-)
Це процес прістреліванія оргалита до полиць. Оргаліт добре пиляється лобзиком, але коли його не було під боком, просто надрізали його ножем і надломлюються, звичайно утворюються лахміття, але ззаду зовнішній вигляд не так важливий, за винятком зовнішнього краю у боковин. Спочатку прибив оргалит до бічної стінки, потім вирівняний першу поличку столярним кутником перпендикулярно до бічної стінки і прихопив степлером до оргаліту. Далі я просто переставляв кондуктор, наголошував його в попередню полку і пристрілював оргалит до наступної полиці.
Щоб бачити куди пристрілювати або забивати цвяхи посередині оргалита, перенесіть центр полиць на оргаліт за допомогою лінійки, мотузки, нитки або рівного шматка чого то. -)

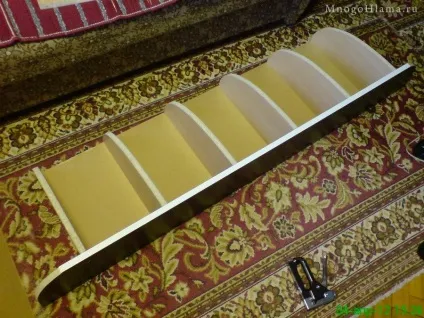

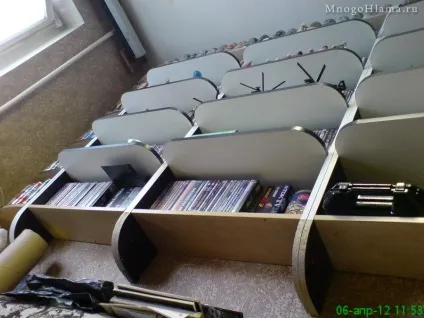

Повністю зібрана боковина, білу крайку приклеїв тільки на площину, так як радіуси у мене вийшли криві. Середні полки поки під дерево, потім обклеїли їх білою самоклейкой.

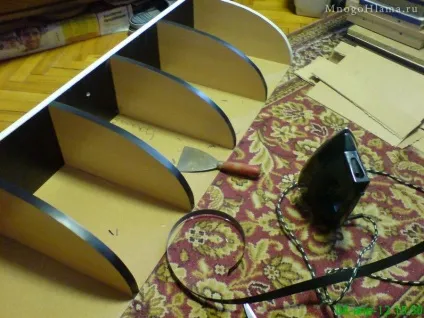

Кромкування поличок. Шпателем прекрасно зрізається зайва кромка, а потім шкіркою знімаю дрібні задирки. На крайні полички приклеїв на клей Момент пвх-кромку, яку з них же і зняв стамескою.

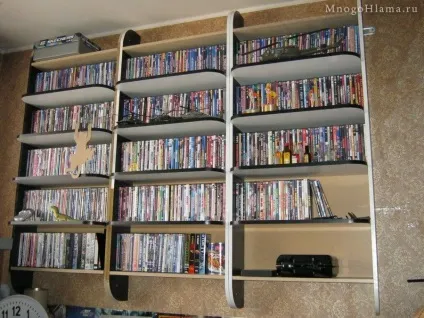

Навешена права боковина, так як полки легкі, боковини просто прикручені до середньої секції.
Банки чекають свого місця на стелажі.

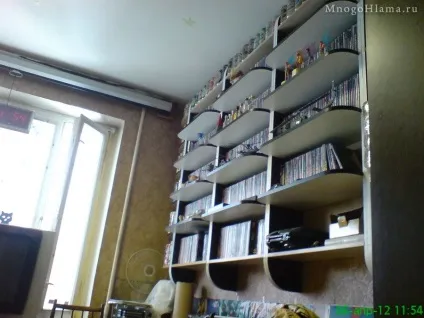

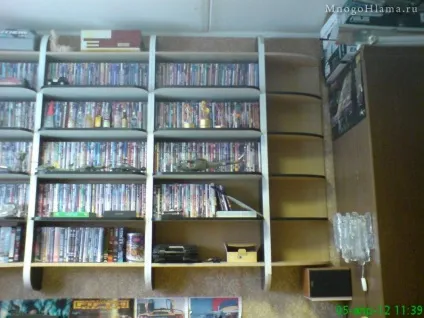

Навешена ліва боковина.

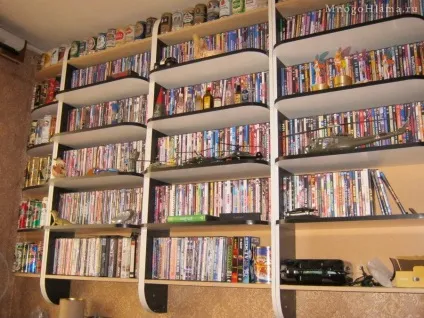

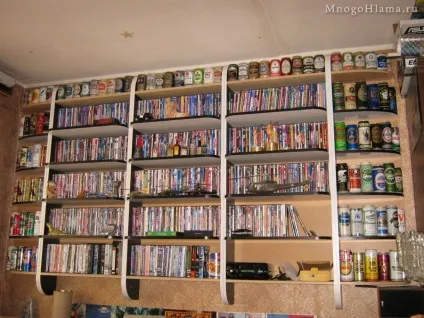

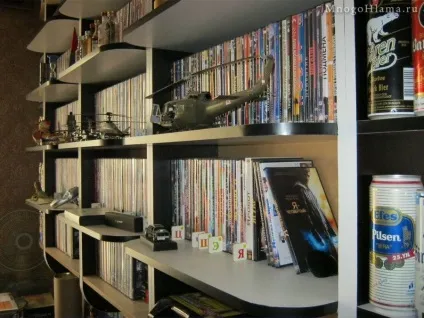

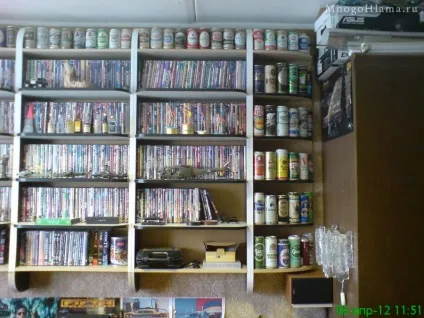

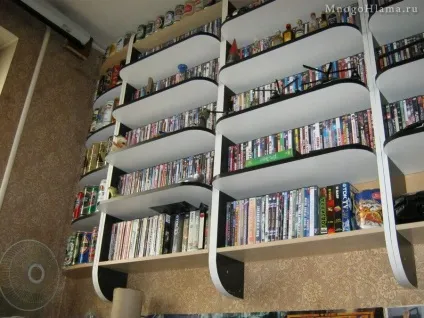

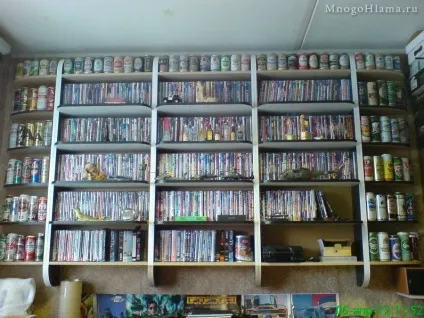

Заточені і зашкурени радіуси, приклеєна кромка, кромки не вистачило буквально одного метра, розставлені банки.

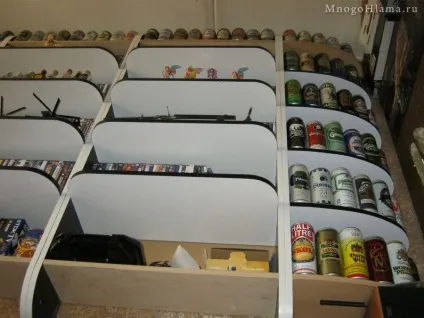

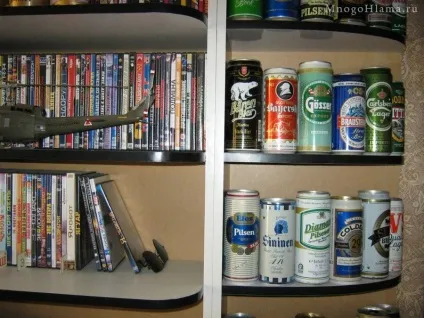

Так само здивувало те, як точно вписалися банки в центральні секції, в той врямя як їх ширина бралася навмання.

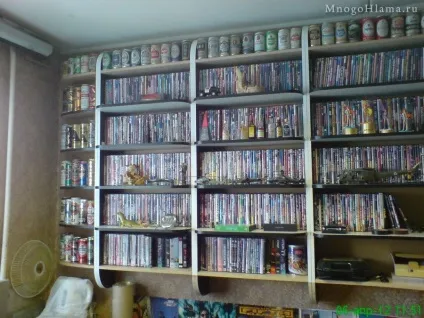

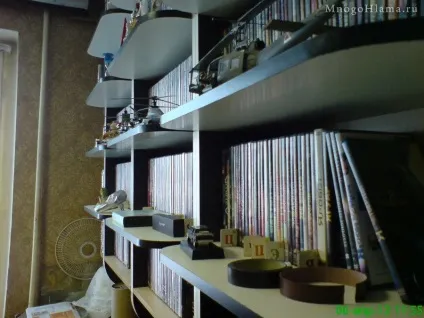

Доклеїла кромку і обклеїв білої самоклейкой середні полки на боковинах.
До речі стіна бетонна і жахливо крива, де посередині виступ через якого нижній край стелажа відкопилюють, в цьому плані здорово допомогли регульовані навіси.
В общем-то це все, що я хотів розповісти про складання цього стелажа. Звичайно якщо у вас немає лобзика або шуруповерта, то пригод може бути більше, а якщо є і те і інше а на додачу дискова пилка, шліфувальна машина, фрезер, ну або завод під боком, то ви можете зібрати стелаж ще краще і при цьому навіть не спітнівши :-)
