Як ми зазначали, у виробництві банкнот і цінних паперів застосовуються кілька різних способів друку: типографський (висока), трафаретний, офсетний орловська і металографського друк, найбільш складними з яких є останні два. Якщо всі ці способи доступні практично для будь-яких вітчизняних друкарень (обмеження носять фінансовий або технічний характер), то спосіб глибокої металографії закріплений тільки за підприємствами "Гознака".
При цьому способі друку ( "інтагліо" або "інталія" - друк з гравюри) друкована форма, як правило, плоска, використовуються дуже густі друковані фарби, які друкують елементи не розділені на осередки, а являють собою штрихи різної протяжності, ширини і глибини. Тиск при друку вище, ніж при звичайній глибокого друку. Тому частинки фарби проникають між волокнами паперу, а на зворотному боці аркуша утворюється явно виражений зворотний рельєф.

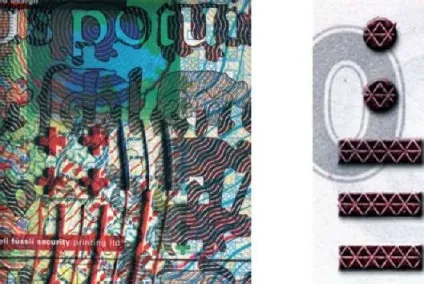

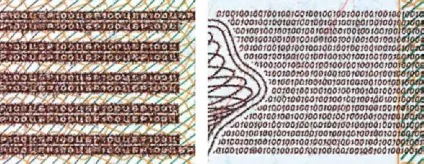

Ріс.1.22. Зразки металографії (зображення дано в збільшеному

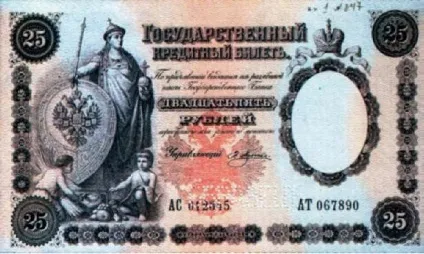

Ріс.1.23. Перша банкнота, виконана орловської печаткою

INTELLECT TECHNOLOGY
В.М. Іонів Увага, гроші!
Отже, орловський друк - це багатобарвний однопрогонная друк, що дозволяє достігатьнаізображенііточногосовмещенія фарб різних кольорів в нерозривних лініях. При цьому межа переходу є чіткою, відсутні перекоси і розриви штрихів, немає накладень одного кольору на інший. Як приклад орловського друку можна привести сучасні українські купюри (ріс.1.24).

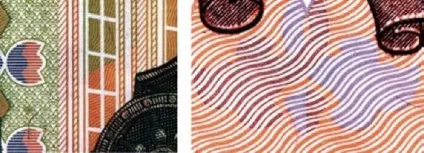

Ріс.1.24. Орловський друк на банкноті 100 рублів і 5000 рублів

На їх лицьовій стороні зліва і на зворотному боці праворуч (для купюри номіналом 10 руб. - навпаки) зображена орнаментальна смуга, виконана методом орловського друку: різні кольори штрихових елементів точно поєднані один з одним - без розривів і зміщень.

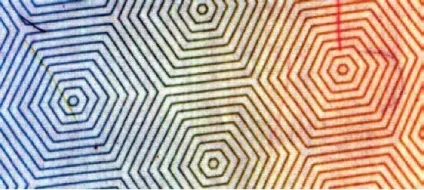

Ріс.1.25. Фонова сітка з ірисовим гуркотом

Для здійснення захисту на стадії дизайну часто використовують гільошірние елементи, різні лінійні і нелінійні растри, гравюрні елементи, мікро- і нанопечать (символи висотою в мільярдні частки метра), об'ємні ефекти, приховані і суміщені зображення, штрихові і контрольні коди і ін.

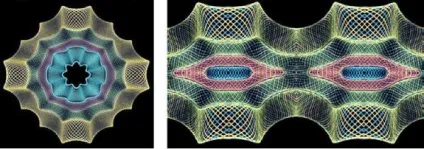

Ріс.1.26. Гільошірние візерунки розробки Jura JSP

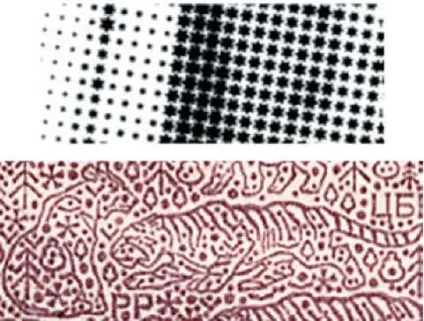

Ріс.1.27. Стандартний і спеціальний види растра

Гільошірние елементи. Під гільошірние елементами розуміють безперервні переплітаються вузькі лінії, що утворюють складні геометричні фігури; зазвичай використовуються як фон на відбитку. Це одне з основних засобів захисту банкнот і цінних паперів від підробки за допомогою складних і трудновоспроізводімих композицій з гильоширних елементів. Гільошірние елементи (сітки, бордюри, розети, куточки, віньєтки) є малюнками з безлічі пересічних тонких ліній, що визначаються складними математичними формулами з коефіцієнтами в десяток цифр після коми. Не знаючи точної формули заданого гильоше, відтворити його практично неможливо, тоді як різноманітність гильоширних елементів прямує до нескінченності. В даний час, лідируюче положення в світі займає компанія Jura JSP (Угорщина / Австрія) займається в першу чергу саме питаннями розробки гильоширних елементів.

На ріс.1.26 показані приклади локального (зліва) і смугового (праворуч) гильоше Jura JSP.
Складну композицію з гильоширних елементів важко відтворити на розмножувальні апарати через занадто малої товщини (від 40 до 70 мкм) і постійно мінливій кривизни ліній. Що стосується гільошірние композиції, отриманої, наприклад, методом орловського друку, коли до всіх геометричних складнощів додається плавно і довільно змінюється колір кожної лінії, іншими способами (офсет, трафаретний, висока або глибокий друк) підробити її майже неможливо.
Спеціальні растри. Взагалі кажучи, існують найрізноманітніші види растрів. Можуть застосовуватися стандартні види растрової точки у вигляді кола, еліпса, ромба і зірочки або стохастическое растрирование (де растрового осередку як би немає). Спеціальні растри відрізняються від вищезазначених незвичайними формами точок растра (концентричні квадрати та ін.). Можуть застосовуватися і різні символи. Прикладом є зображення представників флори і фауни, літери ЦБРФ і РР, створюють фонове зображення далекого берега річки Амур на лицьовій стороні нової банкноти 5000 рублів (ріс.1.27 і 1.31).
Мікротекст. Він є одним з найбільш поширених засобів боротьби з виробниками підробленої продукції, широко застосовується для захисту не тільки банкнот і цінних паперів, але іншою захищеною продукції. Мікротекст - це деякий набір символів надзвичайно малого розміру (до 0,2 мм висотою), збудований в певній послідовності і сприймається людським оком як звичайна тонка лінія. Розглядати його можна тільки за допомогою оптики (рекомендується збільшення не менше 10 разів), а відтворення звичайними поліграфічними методами сильно утруднено. Особливо мікротекст допомагає при спробах сканування документів, оскільки сканери не можуть чітко його розпізнати.

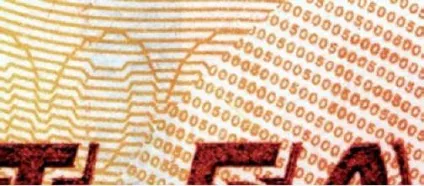

Ріс.1.28. Одна з найбільш виразних частин п'ятитисячний банкноти БанкаУкаіни

Найчастіше мікротекстом зображуються прямі лінії (наприклад, на банкнотах, або цінні папери із зображенням ліній заповнюваних граф). Разом з тим, за допомогою мікротексту можна створювати викривлені лінії (ріс.1.28). Звернемо увагу також на фрагмент опуклого тексту КВИТОК БАНКАУкаіни і об'ємний ефект (імітацію рельєфу числа 5000), про що скажемо пізніше.
Приклад застосування мікротексту на зворотному боці банкноти БанкаУкаіни гідністю 100 рублів показаний на ріс.1.29. У верхній частині банкнот перебуває позитивний мікротекст, сформований повторюваним числом 100. У нижній частині банкнот розташований негативний мікротекст у вигляді темних смуг зі світлим повторюваним текстом "ЦБР100".

Ріс.1.29. Мікротекст на банкноті 100 рублів

Існує і більш складний варіант - на банкнотах номіналом 1000 рублів (ріс.1.30) і 5000 рублів негативний мікротекст плавно переходить в позитивний.

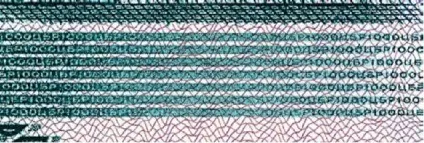

Ріс.1.30. Мікротекст на банкноті 1000 рублів

Об'ємний ефект. Об'ємне зображення, як правило, вкрай складно відтворити. Цей ефект заснований на особливостях людського зору і створюється як шляхом зміни ширини, щільності та напрямки ліній (ріс.1.31), так і застосуванням спеціальних видів друку. Застосовується він в основному для захисту цінних паперів, хоча є і на банкнотах.

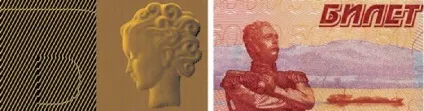

Ріс.1.31. Способи створення об'ємних зображень

Приховані зображення. Приховані зображення створюються на основі рельєфу, отриманого способом глибокого друку, або його поєднання з іншими способами. Існують різні можливості їх виготовлення. Наприклад, можна створити приховане зображення з паралельних, однакових по ширині ліній на передньому і задньому планах; на цьому зображенні лінії переднього плану виконати більш рельєфними, ніж лінії заднього плану.

Іншими словами, при звичайному освітленні передній і задній плани нічим не будуть відрізнятися один від одного і тільки під певним кутом зору стане видно, що задній план більш світлий.

INTELLECT TECHNOLOGY

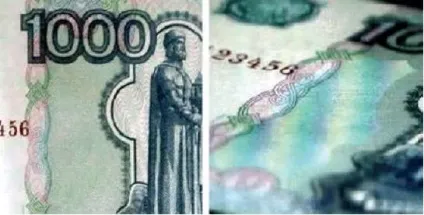

Більш складний спосіб полягає в тому, що можна зробити малюнок з тонких паралельних ліній однакового рельєфу, але в ньому лінії переднього плану будуть перпендикулярні лініях заднього плану. Таким чином, в залежності від освітлення або кута зору передній план буде світліше заднього, і навпаки. Наприклад, при розгляді в косопадающем світлі фрагмента орнаментальної стрічки, розташованої в нижній частині лицьового боку українських купюр, з'являється приховане зображення (кіп-ефект): видно літери РР (український карбованець), які в залежності від орієнтації банкноти є те темними, то світлими ( ріс.1.32).

Ріс.1.32. Прояв кіпп-ефекту на рублях БанкаУкаіни

Ріс.1.33. Прояв муарового ефекту на рублях БанкаУкаіни

При розгляданні банкноти перпендикулярно напрямку погляду поле MVC виглядає однотонним, тоді як при розгляданні під гострим кутом на ньому виникають багатобарвні райдужні смуги. При необхідності на цьому полі можуть бути сформовані символи або літери.
В цілому, гідністю будь-якого прихованого зображення є те, що при звичайному розгляді воно зазвичай непомітно, і лише за певних умов прихована інформація стає помітною - у цьому-то і полягає їх особлива привабливість.
Суміщені зображення. Ще одним з варіантів прихованого зображення, що застосовується в основному для захисту банкнот, є суміщені зображення. Суть полягає в тому, що одна частина зображення друкується на лицьовій стороні, а друга наноситься на зворотний. На просвіт все елементи поєднуються зображень повинні співпасти і утворити єдиний малюнок. Часто подібні зображення робляться кольоровими за рахунок забарвлених частин малюнка протилежного боку. Виготовлення суміщуються зображень ведеться на спеціальних машинах, і отримати їх в звичайних друкарських умовах досить складно. Характерним прикладом суміщуються зображень є цифри номіналу на євробанкнотах (рис. 1.34).
