Покрокова інструкція по установці головного пристрою на chevrolet cruze (2018 - 2018) - intro

Увага! Перед установкою штатної магнітоли не забудьте викрутити транспортувальні гвинти.

Загальний вигляд оригінальної аудіо системи автомобіля.

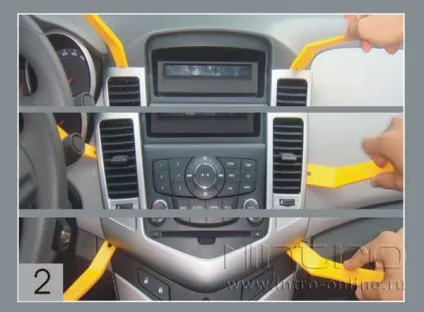

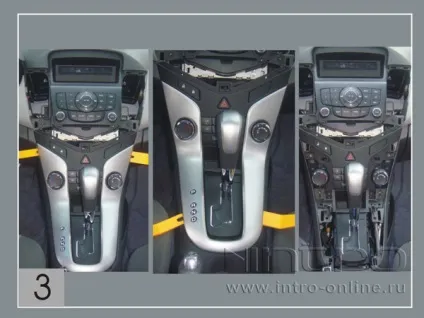

За допомогою монтажних лопаток демонтуйте дефлектори кондиціонера, акуратно знімаючи рамки з кріпильних елементів.

Демонтувати декоративну накладку коробки передач, не пошкоджуючи кріплення і проводку.

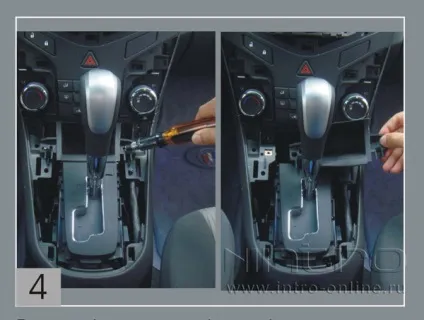

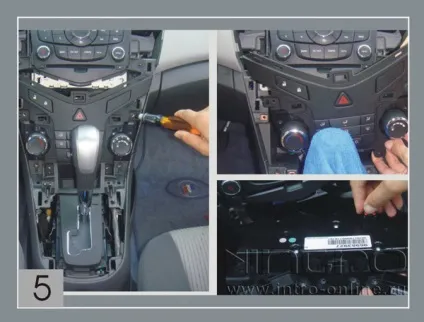

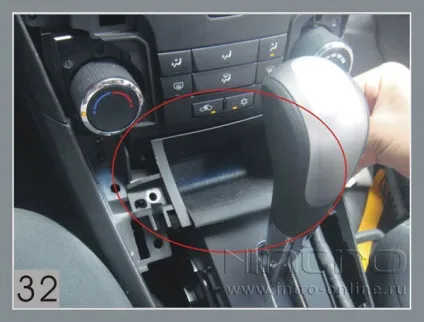

Відкрутіть гвинти поруч з важелем перемикання передач.

Відкрутіть гвинти фіксують кондиціонер, після чого зніміть блок кондиціонера, не пошкоджуючи проводку.

Відкрутіть гвинти фіксують DVD-дисковод, зніміть DVD-дисків.

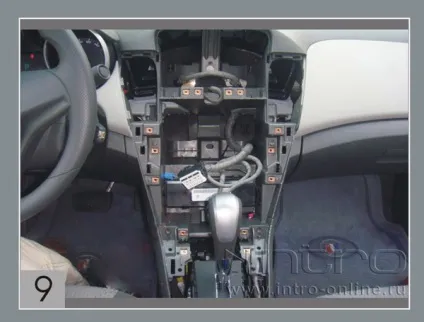

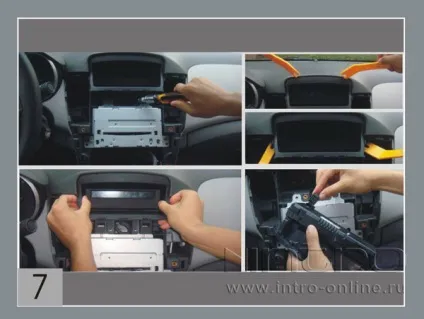

Відкрутіть гвинти, що фіксують штатний екран, зніміть екран, не пошкоджуючи кріпильні елементи і проводку.

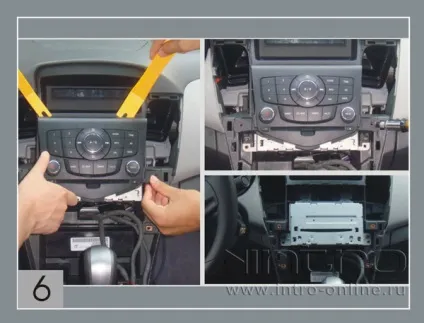

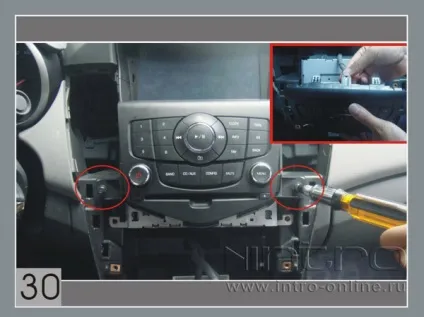

Відкрутіть гвинти, що фіксують штатний головний пристрій, зніміть штатний головний пристрій, акуратно від'єднайте проводку.

Вийміть штатний екран з рамки і позначте кожен кріпильний елемент.

Зніміть ліву бічну панель і позначте кожен кріпильний елемент.

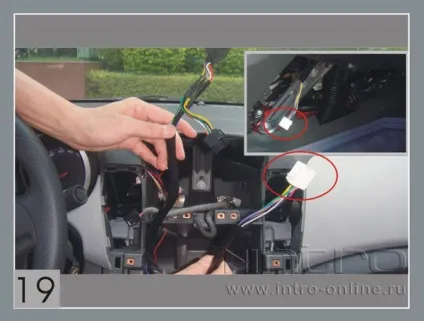

Відключіть AUX-провід (білий роз'єм) штатного екрану і простягніть його так, щоб білий роз'єм здався з боку лівої знятої панелі.

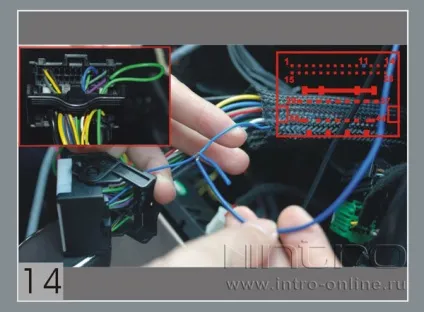

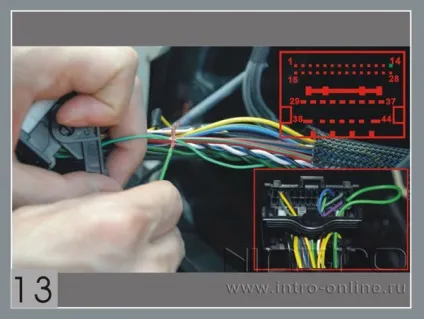

З'єднайте зелений AUX-провід зі штатним зеленим проводом (28 або 14 pin).

З'єднайте блакитний AUX-провід зі штатним блакитним проводом (11 pin).

Зніміть задню панель рукавички відділення.

За допомогою монтажної лопатки вийміть AUX-роз'єм.

Від'єднайте дроти від AUX-роз'єму і витягніть їх через зняту панель рукавички відділення. Після цього поставте AUX-роз'єм на колишнє місце.

З'єднайте роз'єми правильним чином, щоб уникнути порушення роботи стоянкового гальма. Встановіть панель рукавички відділення на місце.

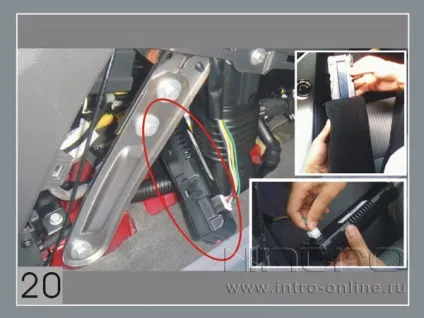

Відключіть подвійний роз'єм від штатного екрану.

Помістіть штатний екран в захисний чохол, потім підключіть проводку. Встановіть екран як показано на фото і надійно зафіксуйте.

Встановіть ліву панель на місце. Після цього підключіть новий DVD-дисковод, як показано на схемі 27.

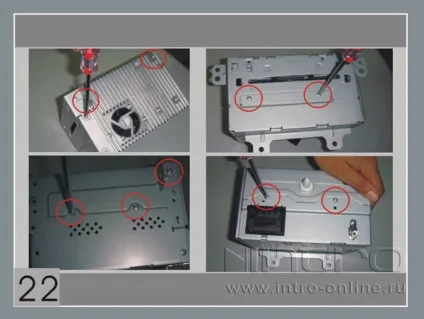

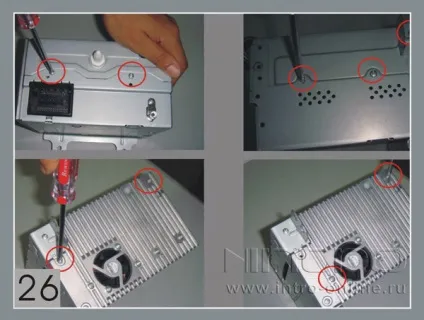

Відкрутіть гвинти на головному пристрої, як показано на фото.

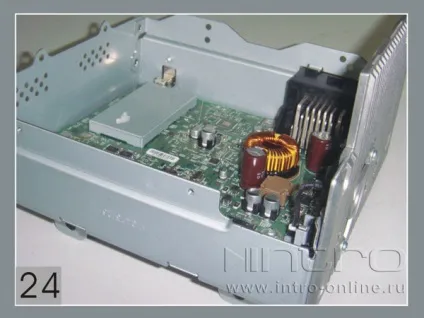

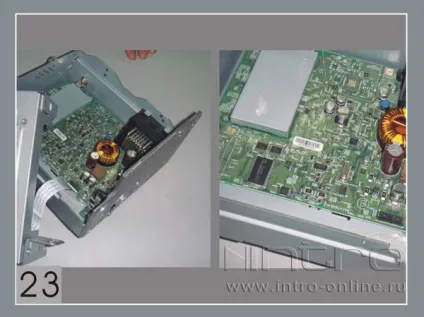

Зніміть DVD-дисковод зі штатного головного пристрою і від'єднайте дроти, як показано на фото.

Демонтаж штатного головного пристрою завершений.

DVD-дисковод з GPS-модулем.

Зафіксуйте DVD-дисковод на новому головному пристрої, закрутивши гвинти, як показано на фото.

Підключіть проводку до DVD-плеєра, потім встановіть головний пристрій на місце, закрутіть гвинти.

Простягніть USB-роз'єм в рукавичок, як показано на фото.

Підключіть проводку GPS-модуля до екрану, потім встановіть екран на місце на приладовій панелі, закрутить гвинти.

Підключіть проводку головного пристрою, зафіксуйте гвинтами.

Підключіть проводку панелі кондиціонера і поставте на місце.

Зафіксуйте гвинтами панель кондиціонера.

Встановіть декоративну панель коробки передач, підключивши проводку.

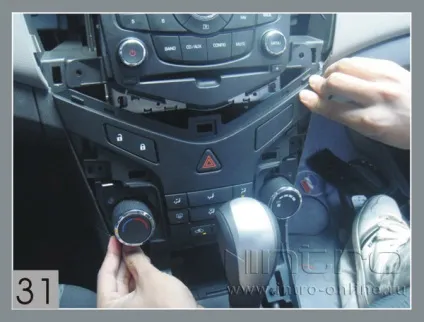

Встановіть декоративну панель кондиціонера з дефлекторами.

Установка завершена. Увімкніть головний пристрій і користуйтеся.

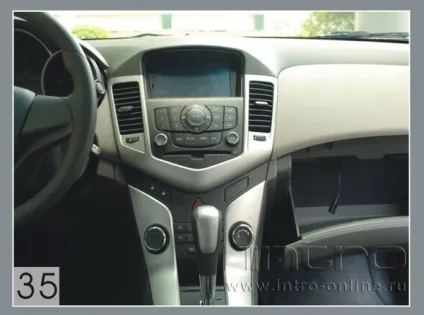

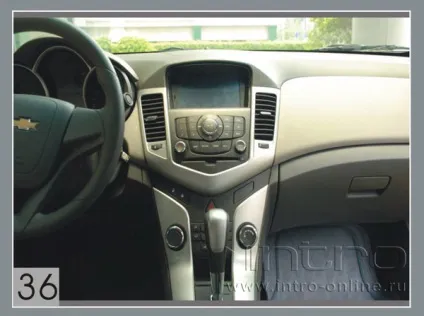

Загальний вигляд після установки.
