Пневматична приставка витримки часу ПВЛ
ПВЛ-1. Пневматична приставка з затримкою включення
Приставка витримки часу ПВЛ застосовується в пристроях релейного автоматики там, де потрібна тимчасова затримка. Застосовується все рідше, але в електронних пристроях витримки часу (затримки включення - виключення) дуже багато схожого - і принцип, і позначення на схемах.
Природно, ні про яку точність встановленого часу не може бути й мови. Може бути, саме тому проміжні значення часу позначені буквами. Де ще час позначають українськими літерами, чи не це ознака того, що нічого гарантувати не можна?
Варто сказати відразу, що таке реле в даний час в нових пристроях практично не застосовується. В основному для перерахованих цілей в промисловій автоматиці використовують електронні реле часу, або контролери.
Через принципу дії приставки ПВЛ в побуті називають також пневматичними приставками, пневмопріставкамі, пневматичними таймерами, пневматичними реле часу, пневматичними затримками. і т.п.
Застосування приставок витримки часу ПВЛ
Приставка виконує роль таймера, забезпечуючи необхідну затримку згідно з технологічним процесом або принципом роботи релейного схеми.
Ось області застосування ПВЛ, які я можу навскидку перерахувати:
- Схема включення двигуна «Зірка / Трикутник». ПВЛ в цьому випадку виконує роль пускового реле, включаючи двигун в схему «Зірка», а через час - «Трикутник»
- Фільтрація брязкоту контактів кінцевих вимикачів і датчиків, затримка спрацьовування
- Сторожовий таймер - якщо якась функція не виконується протягом потрібного часу, то включається аварійний захист, зупиняючи технологічний процес.
- Робота в циклічних системах - час «туди», час «назад», пауза між циклами
Умовне позначення
У назві пневмопріставок перша цифра - це принцип дії затримки: 1 - затримка після включення, 2 - затримка після відключення. Тому, в подальшому в статті я буду такі реле називати ПВЛ-1 (затримка вкл.) І ПВЛ-2 (затримка викл.)
Друга цифра - час затримки: 1 - 0,1 ... 30 с. 2 - 10 ... 180с. 3 - 0,1 ... 15с, 4 - 10 ... 100с. Залежно від виробника, при однаковій назві діапазон часу витримки може бути різним.
Далі - позначення виконання, розміщення, і зносостійкості контактів.
Найбільш відомі моделі пневматичних реле часу - ПВЛ-2104 (затримка включення), ПВЛ-1104 (затримка вимкнення).
Ось приклад - бічна сторона приставки, яка приведена на початку статті:
ПВЛ-12 04-вид збоку на етикетку
Для порівняння - етикетка ПВЛ-2:
ПВЛ-2104-вид збоку на етикетку

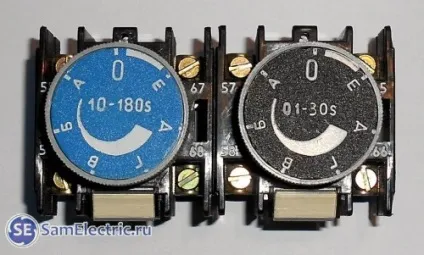

Приставки ПВЛ-1 мають синій колір регулювальної ручки (див.фото на початку статті), це стандарт для всіх виробників.
Приставки ПВЛ-2 з затримкою після відключення мають чорну регулювальну ручку.

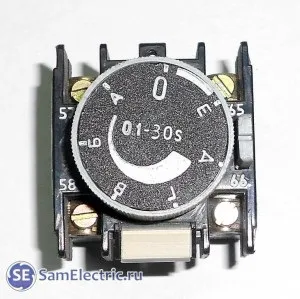

ПВЛ-2-Зовнішній вигляд зверху
Пристрій і принцип роботи пневматичної приставки ПВЛ
У приставок ПВЛ принцип роботи заснований на механіці та пневматики. Тобто при взводі (активізації) приставки контактор діє так, що повітря виходить з гумового резервуара. Потім починається відлік часу за рахунок того, що резервуар набирає повітря. При наборі певної кількості повітря натискається важіль, який впливає на контакти.
Нижче наведені фото розібраних приставок ПВЛ.

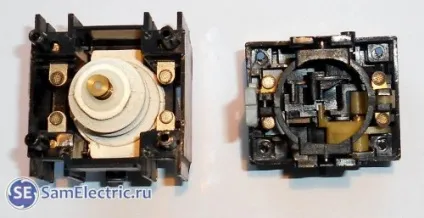

ПВЛ-1 в розібраному вигляді
ПВЛ-1 в розібраному вигляді, вид збоку
ПВЛ-2 в розібраному вигляді
ПВЛ-2 - контакти всередині
ПВЛ-2 - контакти в розібраному вигляді, вид збоку
Контакти та позначення на електричних схемах
Тепер - найцікавіше, те, що максимально наближене до практичного застосування.
Контактів в таких приставках завжди два - Нормально закритий і Нормально відкритий (НЗ і ПЗ). Це відноситься і до ПВЛ-1, і до ПВЛ-2. Нормальний стан - це початковий стан, стан схеми без харчування.
Те, що буде нижче, потрібно чітко засвоїти, якщо ви зустрічаєте в своїй роботі такі приставки.

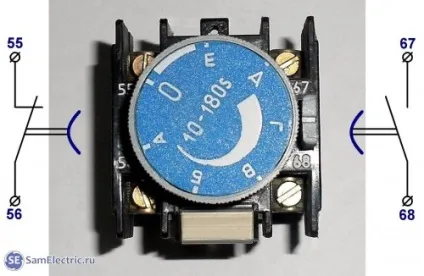

ПВЛ-1 - позначення контактів з затримкою при включенні на електричних схемах

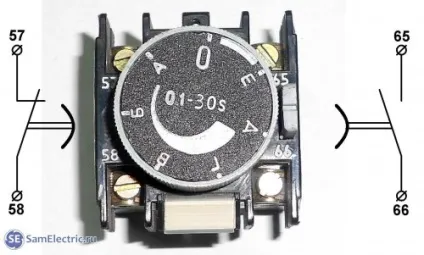

ПВЛ-2 - позначення контактів з затримкою при відключенні на електричних схемах
Бачите дуги, які як би активізують контакти? У «синіх» реле (затримка включення) кінці дуги звернені вправо, як у літери «С«.
У «чорних» реле (затримка відключення) кінці дуги звернені вліво, як у літери «Е«.
Ці позначення часто використовуються на принципових електричних схемах, в тому числі і для позначення контактів електронних реле.
Я придумав для себе мнемонічне правило, яке допомагає легко запам'ятати функції приставок ПВЛ:
Затримка при включенні: 1-С-синій
Затримка при включенні: 2-Е-чорний
ПВЛ. НЗ контакти у них завжди зліва, НО-праворуч
Ось зведена схема-таблиця-плакат з приставок (реле часу) ПВЛ, яку рекомендую роздрукувати і повісити у себе на робочому місці:
Плакат ПВЛ. Позначення і функції
Робота пневматичної приставки з затримкою при включенні.
Розглянемо докладніше роботу пневматичного реле часу з затримкою при відключенні. ПВЛ, також як і ПКІ, завжди працюють тільки в парі з контактором, свого приводу вони не мають.
Нагадую, що приставки ПКІ виглядають ось так:
І хоча на фото - приставки ИЕК KO1 DN22, ПКІ - назва загальне, як Ксерокс - для копіювального апарату.
Ще я про ПКІ писав у статті про контактори й пускачі.
Але в приставках з затримкою при включенні починається відлік часу, і тільки після цього вони переходять в активний стан. Тобто, нормально відкриті контакти замикаються, нормально закриті - розмикаються.
Іншими словами, після подачі живлення спрацьовування контактів (перехід в активний стан) відбувається не відразу, а через встановлений час.
Робота пневматичної приставки з затримкою при відключенні.
Тут ситуація інша - після подачі живлення контакти переходять в активний стан відразу, як у звичайній приставки ПКІ. Але після відключення живлення контакти переходять в нормальний стан не відразу, а через час. Відлік часу затримки починається відразу після відключення живлення.
Перевірка роботи ПВЛ
Перевірити пневматичну тимчасову приставку ПВЛ з затримкою включення і глибше дослідити її принципи дії можна, зібравши таку випробувальну схему:
Перевірка ПВЛ-1. Реальна схема включення
Тимчасова діаграма роботи схеми буде такою:
Тимчасова діаграма ПВЛ-1
Лампа L2 горить. Кнопкою SA1 включається пускач КА1, і через час t лампа L2 вимикається, а L1 включається. Після виключення пускача КА1 контакти і лампи переходять миттєво в нормальний стан.
Схема включення для перевірки пневматичної приставки ПВЛ-2:
Тут робота схеми відрізняється тим, що в нормальний стан контакти переходять не миттєво, як в ПВЛ-1, а через встановлений час затримки.
Тимчасова діаграма ПВЛ-2
Можна і не збирати схему, а перевірити роботу в тихому приміщенні. Для цього треба одягнути ПВЛ на контактор, і натиснути на важіль збоку (праворуч). Через встановлений час ПВЛ клацне, це буде добре чутно. А перед натисканням і після клацання можна поміряти опір контактів, яке повинно бути в замкнутому стані не більше 2 Ом.
ремонт ПВЛ
У середовищі електриків існує думка, що такі приставки ремонту не підлягають. Це вірно лише для механізму, який складається в основному з пластикових деталей. А контакти можна легко почистити, як і в звичайних реле або ПКІ. Варто тільки розкрутити акуратно тонкої викруткою під хрест чотири самореза, і доступ до контактів буде чудовий, як на фото, де показано пристрій ПВЛ.
Також варто сказати, що при роботі в запилених приміщеннях приставки швидко виходять з ладу - погано працює механіка, пневматика (час сильно пливе), засмічуються контакти.
