У 1971 році виготовили дослідний зразок колісної БМП ГАЗ-50, розроблений конструкторським бюро Горьковського автозаводу на базі агрегатів і вузлів БТР-60ПБ. Колісна бойова машина піхоти мала таке ж озброєнням і вежу, що і БМП-1. Десантне відділення нової машини вміщав вісім піхотинців. БМП ГАЗ-50 з різних причин серійно не випускалася, проте її шасі використовували для створення бронетранспортера БТР-70, який прийняли на озброєння 21.08.1972.

В цілому компоновка БТР-70 повторює БТР-60ПБ. Відділення управління з місцями механіка-водія і командира машини знаходиться передній частині корпусу бронетранспортера. За відділенням управління знаходиться десантне відділення, а моторно-трансмісійне - в кормовій частині.

Механік-водій і командир машини поза полем бою спостерігають за навколишнім оточенням через два вітрових скла, які обладнані огрівальним пристроєм і склоочисником. Скло в бойовому положенні закриваються броньовими кришками. У цьому випадку командир спостерігає через прилад ТНПКУ-2Б і три перископічних прилади ТНП-Б, а механік-водій використовує чотири ТНП-Б. Для входу у відділення управління є два люки в даху корпусу.

Закритий герметичний корпус БТР-70 зварюється з катаних листів бронесталі. Товщина лобових деталей - 8-10 міліметрів. Вежа також звареної конструкції, її товщина в передній частині становить 6 міліметрів. Висота корпусу і бронетранспортера в порівнянні з БТР-60ПБ зменшилася на 185 міліметрів.

Важливим новими елементами корпусу стали невеликі нижні бічні люки, змонтованих по обидва боки корпуса між третьою і другою парами коліс. Люки призначаються для прихованого спешивания і висадки десанту. Додаткові люки є і в даху десантного відділення.

Десантне відділення може вмістити шість мотострільців. Вони розміщуються особою до бортів на сидіннях, що дає можливість вести вогонь прямо зі своїх місць. У бортах корпусу для цього є шість амбразур, що закриваються броньовими кришками. З кожного борту десантного відділення встановлено по приладу ТНП-Б для ведення спостереження. Ще один десантник розміщується в передній частині, стрілок кулеметної установки знаходиться по іншу сторону.

У бронетранспортера БТР-70 той же озброєння, що і у БТР-60ПБ: кулемет КПВТ калібру 14,5 мм і кулемет ПКТ 7,62 мм встановлені в броньованій вежі з круговим обертанням. Також розробили дослідний зразок БТР-70 зі змонтованим на вежі автоматичним гранатометом АГ-17, однак ця модель серійно не випускалася.

Бронетранспортер оснащений силовою установкою підвищеної потужності. У кормовій частині корпусу в моторно-трансмісійного відділення на загальній рамі встановлено два восьмициліндрових V-образних карбюраторних двигуна ГАЗ-49Б (потужність кожного 120 к.с.). Охолодження масла здійснюється в двох теплообмінниках і радіаторах. Застосування карбюраторних двигунів працюючих на бензині пов'язано з підвищеною пожежонебезпекою. Для зниження пожежонебезпеки паливні баки встановлені в ізольованих відсіках, також бронетранспортер обладнаний автоматичною протипожежною системою. Місце механіка-водія обладнано системою відключення від двигуна силової передачі, яка дає можливість в разі виходу з ладу одного з двигунів швидко його відключити і продовжувати рух на справному двигуні.

Ходова частина, як і у БТР-60ПБ, виконується по колісній формулі 8х8. Перші дві пари є керованими, при цьому мінімальний радіус розвороту дорівнює 12,6 метрам. Підвіска торсіонна, колеса мають роз'ємний обід, шини низького тиску, безкамерні, розміром 13,00х18 дюймів. БТР оснащений системою централізованого регулювання тиску в шинах. Наявність потужних компресорів в цій системі дає можливість регулювати тиск в залежності від умов і компенсувати при простріл шини втрату тиску.

Максимальна швидкість бронетранспортера БТР-70 під час руху по шосе становить 80 км / год. БТР має високу прохідність по пересіченій місцевості. Він долає водні перешкоди уплав зі швидкістю до 10 км / год. Рух по воді забезпечує двоступінчастий водометний движетеля. Запас ходу на плаву - 12 годин.

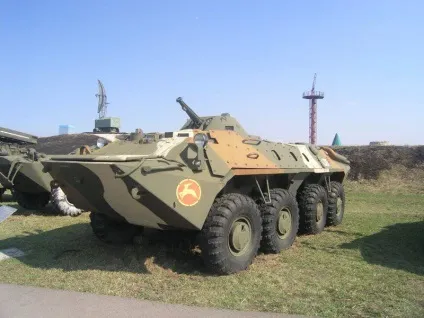

БТР-70 з баштою від БТР-80

Під час розробки БТР-70 значна увага приділялася його обладнання для ведення дій в умовах використання ядерної зброї, а також інших засобів масового ураження. На БТР розміщені прилад радіаційної розвідки ДП-3Б, фильтровентиляционная установка, що складається з фільтра-поглинача і нагнітача-сепаратора, комплект для спец. обробки і військовий прилад хімічної. розвідки ВПХР.

До складу обладнання бронетранспортера входять: танковий переговорний пристрій, радіостанція Р-123М, обігрівач, буксирні пристрої та лебідка для самовитаскування (тягове зусилля 6 тис. Кгс).
