Піскоструминна камера - це корисне пристосування, що дозволяє ефективно і з максимальним ступенем безпеки за допомогою абразивного матеріалу очищати різні поверхні від забруднень, видаляти сліди корозії і старі покриття.

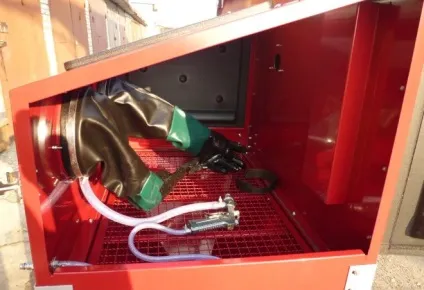

Піскоструминна камера ежекторного типу

Як абразивного порошку, що розпилюється в такій камері під великим тиском, може використовуватися не тільки звичайний кварцовий пісок, а й ряд інших матеріалів:

• дріб, виготовлена ​​зі сталі або чавуну;
• скляні гранули;
• електрокорунд;
• шлакові матеріали, одержувані після виробництва міді і нікелю (купершлак і нікельшлак).

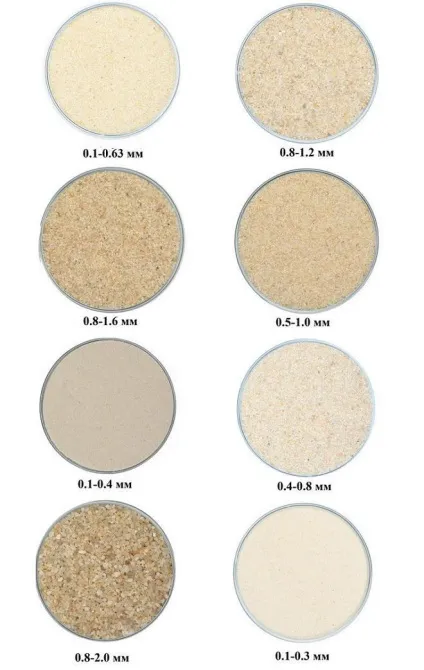

Пісок різних фракцій

Вибір того чи іншого абразивного матеріалу залежить не тільки від типу оброблюваної поверхні, але і від того, що з неї потрібно очищати.

Піскоструминні камери фабричного виробництва: як ми бачимо, нічого надскладного в їх конструкції немає

Принцип роботи

Піскоструминні камери, які називають населеними в тому випадку, якщо процесом обробки управляє фахівець, який перебуває за їх межами, багато домашні майстри воліють робити своїми руками, так як це нескладно і вигідно. Переваги цього підходу полягають ще й у тому, що самостійне виготовлення такої камери дозволяє надати їй такі розміри і конфігурацію, які оптимально підходять для обробки виробів певного типу. В даному питанні у виготовляє піскоструминну камеру майстри практично немає обмежень: це може бути як невеликий ящик для обробки мініатюрних виробів, так і цілий ангар, в який будуть поміщатися великогабаритні металоконструкції.

Принцип роботи камери для піскоструминної обробки

Навіть з огляду на той факт, що і промислові, і зібрані своїми руками камери для піскоструминної обробки безпечні, при роботі з ними слід використовувати захисні засоби, до яких традиційно відносяться:

• респіратор;
• робочі окуляри;
• спеціальна закрита одяг і взуття.

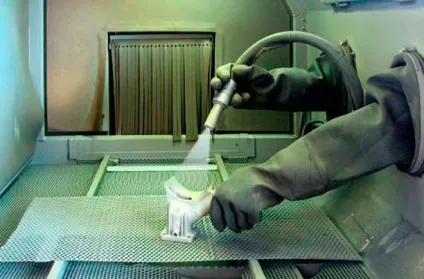

Обробка деталі в пескоструйной камері

Камери для піскоструминної обробки, якщо вони виготовлені правильно, крім універсальності надають працює з ними фахівцеві наступні переваги.

• Використовуючи такі камери, можна виконувати піскоструминну обробку виробів практично будь-якого розміру і конфігурації.
• Весь процес обробки, що виконується за допомогою спеціальної насадки, можна контролювати візуально, що забезпечується спеціальним оглядовим вікном.

Велике оглядове вікно забезпечить хороший огляд

Рекомендації з виготовлення піскоструминної камери

Перш ніж приступати до виготовлення камери для піскоструминної обробки своїми руками, необхідно визначитися з її розмірами і скласти нескладний креслення, що дозволить правильно підібрати і підготувати всі необхідні матеріали. Габарити камери залежать не тільки від розмірів виробів, які ви плануєте в ній обробляти, але і від площі місця, призначеного для її установки.

Основні розміри камери для обробки деталей невеликих габаритів

Частинки піску, а також будь-якого іншого абразивного матеріалу, що рухаються в камері з великою швидкістю, будуть рикошетити від її стінок, що не дуже добре відбивається на якості виконуваної обробки. Саме тому небажано робити внутрішній розмір такого пристрою занадто великим (або, якщо вам потрібна велика камера, можна обшити її внутрішні стінки м'яким матеріалом, наприклад пластинами з технічної гуми).

Камера для піскоструминної обробки, використовувана в домашніх умовах, - це, по суті, звичайний ящик, внутрішні стінки якого обшиті металевими листами. Таку камеру, якщо її розміри дозволяють, можна розташувати в будь-якому підсобному приміщенні або навіть в гаражі, зробивши її в стаціонарним або мобільним.

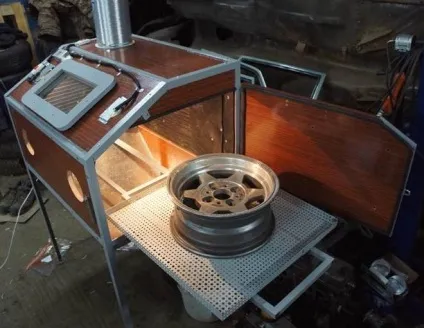

Варіант саморобної піскоструминного камери зі зручним висувним лотком. На фото нижче представлені етапи виготовлення і збірки

Алгоритм і правила складання

Піскоструминна камера - як промислова, так і зібрана своїми руками для домашнього використання - обов'язково повинна бути оснащена вентиляційною системою, яка забезпечить відведення пилу, у великій кількості утворюється при обробці. Як вже говорилося вище, при роботі з такою камерою, наскільки б якісно вона не була виконана, необхідно використовувати засоби захисту очей, органів дихання і всього тіла.

Конструктивними елементами, які вам будуть потрібні для виготовлення піскоструминної установки, використовуваної в комплексі з такою камерою, є:

• ємність для абразивного матеріалу, з якої він буде подаватися в зону обробки;
• компресор, який забезпечує необхідний тиск повітряного потоку, змішуваного в системі з абразивом;
• сопло, через внутрішній отвір якого в зону обробки буде подаватися абразивний суміш;
• пістолет для управління соплом і зручності роботи з ним;
• кран кульового типу, який дозволить регулювати параметри потоку абразивного суміші;
• елементи, які забезпечують кріплення всіх деталей конструкції і їх герметизацію.

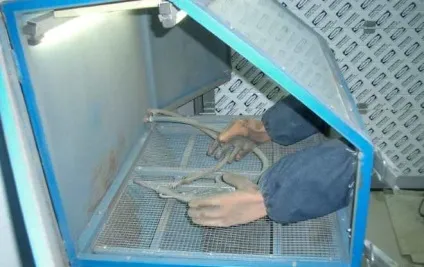

Внутрішній простір камери при відкритій бічних дверцятах

Щоб зробити піскоструминну камеру стійкої, можна розташувати її на робочому столі або виготовити для неї спеціальну підставку з металевого профілю. Для внутрішніх стінок піскоструминної камери краще використовувати листовий метал, товщина якого не перевищує 1 мм.

Щоб мати змогу постійно контролювати процес піскоструминної обробки та ефективно керувати ним, з одного боку такої камери необхідно зробити оглядове вікно, а у внутрішній її частині організувати систему освітлення. Як матеріал виготовлення такого вікна краще використовувати ударостійкий пластик (звичайне скло може не витримати значних навантажень і швидко вийти з ладу).

Для управління піскоструминної насадкою. яка буде розташовуватися всередині камери, в передній частині останньої необхідно зробити два симетрично розташованих отвори. Діаметр таких отворів, в яких будуть фіксуватися робочі рукавички, повинен складати приблизно 100 мм. Необхідно враховувати той факт, що робочі рукавички, що знаходяться всередині камери, будуть швидко приходити в непридатність, тому треба передбачити, щоб їх можна було оперативно і легко замінити на нові.

Перехідні манжети - простий спосіб швидкої заміни робочих рукавиць

Під дном піскоструминної камери слід розташувати жолоб, за допомогою якого відпрацьований матеріал буде збиратися в спеціальну ємність, тому для виготовлення дна найкраще використовувати міцний сітчастий матеріал. Збір відпрацьованого абразивного матеріалу, якщо він виконується акуратно, дозволить застосувати його повторно, що значно знизить вартість обробки. Для ефективного висвітлення внутрішнього простору піскоструминної камери найкраще використовувати два освітлювальних приладу, розташованих в двох різних кінцях його верхній частині.

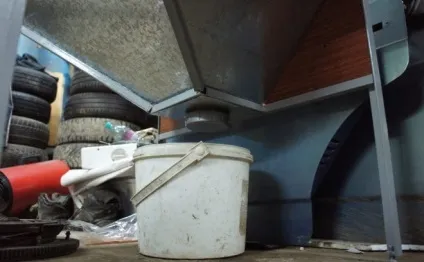

Бункер збору абразивного матеріалу (вид знизу)

Піскоструминна насадка, за допомогою якої виконується обробка всередині камери, розташовується в її внутрішній частині, а її підключення до ємності з піском і компресора забезпечується за допомогою спеціальних шлангів. На задню стінку саморобної камери для піскоструминної обробки можна навісити велику дверцята (можна також затягнути стінку брезентом), що дозволить без проблем поміщати в неї вироби різних розмірів і конфігурації.

Приступаючи до складання камери для піскоструминної обробки своїми руками, слід враховувати, що забезпечити довговічність і високу ефективність використання такої конструкції можуть тільки якісні конструктивні елементи, а також суворе дотримання рекомендацій досвідчених фахівців і попередньо розробленим кресленням.
