Піролізний котел своїми руками - покрокова інструкція, креслення і відео
Як і з чого своїми руками зібрати піролізний котел для побутового використання своїми руками - тема пропонованої статті-інструкції.
Принцип роботи піролізних котлів
Висока ефективність, отже, економічна витрата палива в подібних установках досягається поділом камери згоряння на 2 відсіку. Конструктивних виконань піролізних печей кілька. Наприклад, таке.
Верхня камера. У неї проводиться завантаження палива і його горіння. Особливість в тому, що необхідно забезпечити недолік кисню. За такої умови сповільнюється процес розкладання продукту, а по суті, відбувається лише його обвуглювання (економічність витрачання!) І ініціюється підвищене газоутворення. Власне, це і є те, що називається піролізом.
Нижня камера. У неї надходять летючі речовини з 1-го відсіку, які за рахунок додаткової подачі повітря згоряють, виділяючи тепло. Лише незначна частина його витрачається на підтримку процесу піролізу, а все інше йде на нагрів теплоносія.
Як це реалізується практично в такій моделі, якщо гази за визначенням спрямовуються вгору? У піролізних котлах обов'язковим конструктивним елементом є нагнітач повітря (дутьевой вентилятор, димосос - назви зустрічаються різні, але суть одна).

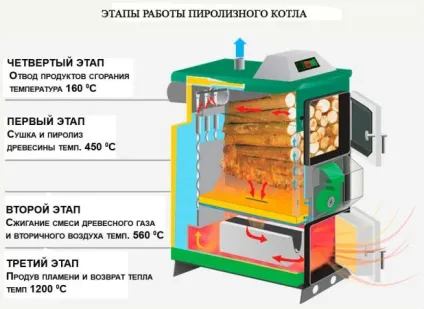

Малюнок добре ілюструє основні робочі цикли піролізного котла.

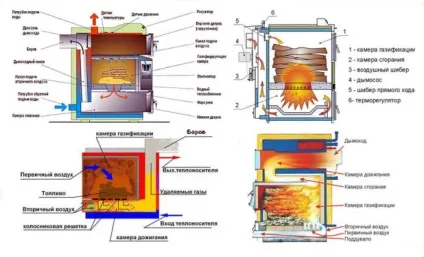

У деяких моделях камери розташовуються на одному рівні.
Власне, справа не в інженерному вирішенні, а в збірці установки, в якій можна реалізувати піролізний процес, тобто забезпечити тривале горіння палива. А вибір конкретної схеми - на розсуд майстра.
Особливості виготовлення піролізного котла
Корпус піролізного котла краще робити з листової сталі (від 2 мм, в залежності від розрахункової потужності). Моделі котлів, які збираються з товстостінної труби, навряд чи підходять для організації опалення приватного будинку. В основному такими установками обігріваються різні підсобки, гаражі або времянки.
Більш габаритні піролізні котли монтуються за зразком більшості теплогенераторів - прямокутної форми. У деяких випадках, якщо модель потужна, її стінки (зсередини) доцільно викласти шамотною цеглою.
Розміри піролізних котлів
А якщо врахувати, що помилки в розрахунках спричинять додаткові витрати (і вельми відчутні), пов'язані з різного роду переробками і модернізаціями, то доцільність саме такого рішення більш ніж очевидна.
Основні інженерні рішення
Специфіка експлуатації піролізних котлів
Без знання деяких нюансів використання такого обладнання прийматися за виготовлення подібної моделі теплогенератора не має сенсу.
Досить «жорсткі» критерії вологості палива, що спалюється. Наприклад, для дров максимальне значення - 33 ± 2%. З чим це пов'язано? Підвищення температури ініціює випаровування вологи, що міститься в продукті. Природно, пара почне змішуватися з піролізного газами і негативно впливати на інтенсивність процесу горіння. Застосування вологого палива різко знижує ККД установки.
Не всі різновиди твердого палива підходять для спалювання в піролізних котлах. З урахуванням специфіки їх роботи, можна використовувати лише матеріали, що характеризуються високим газообразованием при згорянні. Недолік летючих речовин позначається на ефективності експлуатації піролізних моделей. Простіше кажучи, дров витрачається багато, а толк мінімальний.
Для опалення будинку таким котлом доцільно використовувати суху деревину і її відходи, пелети, брикети, вугілля (але тільки бурий). Внесення окремих конструктивних доробок в схему піролізного котла дозволяє топити коксом і деякими марками вугілля кам'яного (наприклад, «Орех1»).
На закінчення можна вказати, що найдешевша модель (причому невеликої потужності) коштує більше 48 000 рублей. На закінчення можна вказати, що найдешевша модель (причому невеликої потужності) коштує більше 48 000 рублей. І ще не факт, що такий пиролизная установка повністю влаштує господаря. Наприклад, габаритами у відповідність з обраним місцем для монтажу. Якщо подумати, то виготовлення піролізного котла своїми руками, за індивідуальними кресленнями - непогане рішення проблеми опалення приватного будинку, особливо якщо неможливо його підключення до магістралі газопостачання.
