Підключення витяжки до вентиляції принцип роботи і особливості монтажу
Пристрій і принцип роботи витяжної системи
У конструктивному плані витяжна система достатня проста. Вона складається з двигуна, який приводить в рух вентилятор, а також з декількох фільтрів, здатних затримувати гар, кіптява і сторонній запах. Вентилятор створює повітряну тягу і змушує брудне повітря проходити через фільтри, очищаючи його при цьому від різних елементів. За принципом функціонування витяжна система може бути проточною або циркуляційної.
Витяжка циркуляційного типу
Дана варіація пристрою не користується великою популярністю. І це обумовлено не тільки його високими ціновими показниками. Проточна витяжка більш практична і багатофункціональна. Окремі моделі такого пристрою здатні також працювати в режимі циркуляції.
Циркуляційні витяжки за допомогою тяги, створеної вентиляторами, поглинають забруднене повітря, очищають його за допомогою фільтрів і повертають повітряні маси в приміщення. У таких системах найчастіше використовується два фільтруючих елемента. Один з них призначений для очищення кіптяви і жиру, а другий - для очищення повітря. Щоб вони могли функціонувати на протязі великого часового проміжку, регулярно необхідно проводити комплекс заходів з очищення фільтруючих елементів.
Фільтр, який використовується для очищення жиру і кіптяви, в більшості випадків виготовляється з флізеліну або синтепону. Останнім часом все більшою популярністю користується металева варіація елемента. Такий фільтр може використовуватися досить довго, проте періодично необхідно мити його в розчині, приготованого із засобу для миття посуду. Замість одного великого металевого фільтра може використовуватися кілька маленьких.

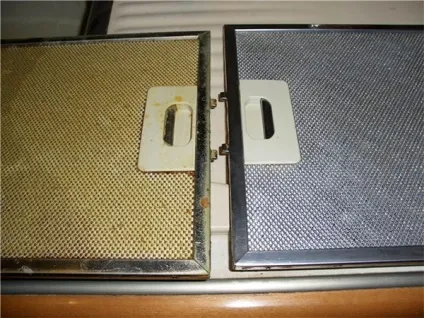

Фото: фільтр для кухонної витяжки ДО і ПІСЛЯ очищення
Фільтр для очистки запаху рекомендується міняти з такою періодичністю, яка вказана виробником. Дана необхідність робить циркуляційну витяжку не надто практичною і зручною в експлуатації.
Витяжка проточного типу
У цьому випадку повітря, який потрапляє всередину витяжної системи, не повертається кімнату, а виходить назовні. Проведення монтажних робіт в цьому випадку буде трохи складніше, тому що виникає необхідність у додатковій установці труб для димоходу. Крім цього, слід вирішити питання, що стосується підключення витяжки до вентиляційної системи.
Витяжка проточного типу здатна більш ефективно боротися із забрудненнями. Внаслідок створення перепаду температурних показників на кухню надходить свіжий і очищене повітря. Характерною особливістю такої системи можна також назвати факт відсутності вугільного фільтра. Замість нього використовується жироулавливающий фільтруючий елемент.
Крім цього, тут встановлюється додатковий фільтр, який захищає деталі витяжної системи від осідання жиру і часток пилу. Моделі, що не містять цих елементів, потребують більш ретельному догляді.
Варіації витяжних систем
Якщо говорити про класифікацію витяжок за способом монтажу, то тут слід відзначити наявність декількох варіацій систем. Залежно від особливостей розміщення витяжки можуть бути представлені такими варіаціями:
Кожен з названих видів має певні особливості. Щоб розібратися з цим більш докладно, рекомендується ознайомитися з інформацією, представленою нижче.
Настінні витяжки. Класична версія пристрою. Така витяжка відрізняється різноманітністю дизайну корпусу, внаслідок чого можна досить легко перетворити будь-яке приміщення відповідно до індивідуальних вимог. Має плоску форму.

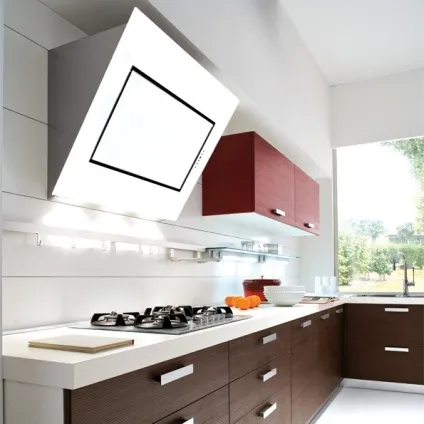

Настінна витяжка дуже зручна
Вбудовувані витяжки. Встановлюються всередину кухонної шафи, що робить їх максимально практичними та ергономічними. При цьому такі витяжки залишаються максимально функціональними. Деякі моделі можуть оснащуватися додаткової витяжної плитою, при висуненні якої автоматично запускається вентилятор і вмикається освітлення.

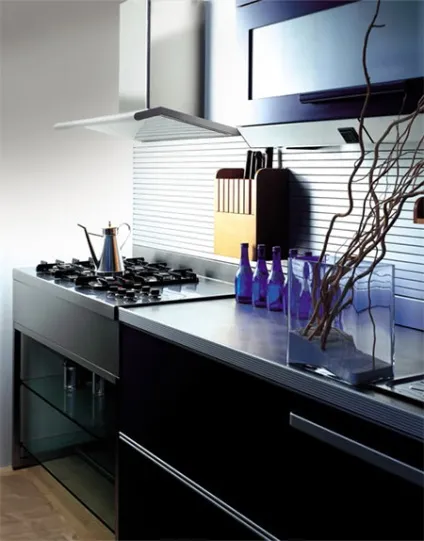

Фото: вбудована кухонна витяжка
Кутові витяжки. Ідеальний варіант для малогабаритних кухонь. Вони мають квадратну форму зі зрізаними кутами. Дані варіації витяжок фіксується в самому кутку кімнати, що дозволяє значно звільнити велику частину настінного простору.
Підвісні витяжки. Даний варіант витяжки є невід'ємною частиною кухонної меблювання. Він відрізняється функціональністю і практичністю. Встановлюється над плитою під навісною шафою.

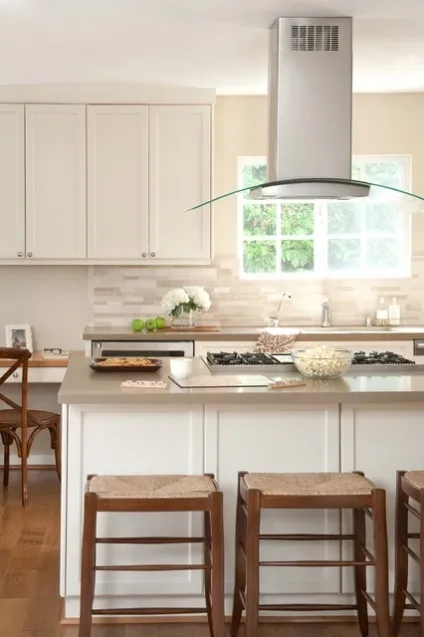

Острівні витяжки. Найбільш універсальна різновид витяжки. Може монтуватися в будь-якому місці, але частіше за все встановлюється по центру кімнати. Острівні витяжки - це хороший варіант для великих кухонних приміщень. Кріплення даного елемента здійснюється за допомогою використання спеціальних підвісів, які йдуть в комплекті з витяжкою. Вентиляційний канал в даному випадку виводиться вертикально вгору.
Особливості проведення монтажних робіт
Перед тим, як приступити до проведення монтажних робіт, слід виконати цілий ряд певних процедур. Це допоможе позбутися від необхідності повторної установки, яка сполучається з фінансовими і тимчасовими витратами.
Рекомендується дотримуватися простих порад:
- проводь установку витяжки після складання меблів;
- перевір систему на факт несправності;
- подбай про монтаж розетки для витяжки;
- визнач оптимальну висоту установки.
Чим менше з'єднань - тим краще герметизація
Підключення витяжки до системи вентиляції рекомендується виконувати при дотриманні певних правил. Зокрема, рекомендується дотримуватися такої послідовності дій:
- Монтаж Зворотний клапан.
- Підключення воздуховода.
- Кріплення витяжки на стіну.
- Підключення системи до мережі.
- Запуск пристрою.
1 - канал примусової витяжки, 2 - канал природної вентиляції кухні,
3 - загальний вентиляційний канал, 4 - вентиляційні решітки, 5 - зворотний клапан.

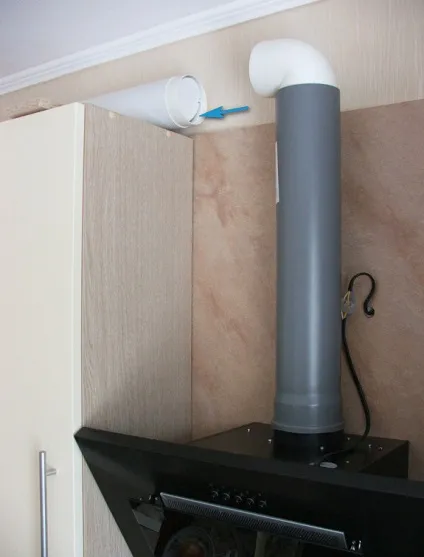

При кріпленні корпусу витяжки до стіни необхідно закрити щілини монтажною піною. Під час з'єднання гофри з вентиляційною шахтою рекомендується простежити за тим, щоб кількість вигинів було мінімальним. В іншому випадку продуктивність роботи всієї системи кілька впаде. Для кріплення короба на стіну використовуються саморізи.
Підключення витяжної системи до мережі здійснюється через розетку або оберігає автомат. Попередньо необхідно підключити занулення. Це дозволить відвести напруга з корпусу при роботі вентилятора. На фінальному етапі проведення робіт витяжка в верхній кожух, після чого вона повністю готова до подальшої експлуатації.
Правила установки кондиціонера своїми силами будуть описані в наступній статті.
