Сьогодні я розміщую останню статтю на конкурс «Електрика своїми руками» від Савинського Дмитра Миколайовича під назвою «Підключення світлодіодної стрічки». Нагадую, що призовий фонд конкурсу становить 6000 рублів.

У слідстві подорожчання електричної енергії стало популярно використання енергозберігаючих технологій. У висвітленні це відбилося в широкому застосуванні люмінесцентних та світлодіодних ламп.

Тому з появою світлодіодів великої світлосили і поступовим скороченням вартості їх виробництва світлодіодні лампи набирають популярність.

Зі світлодіодними світильниками і світлодіодною стрічкою зіткнувся відносно недавно, близько двох років тому. Нічого складного в монтажі і обслуговуванні вони не уявляють, але мають свої особливості. Найнеприємніше, що для діммірованія світлодіодів необхідний свій диммер з ШІМ (широтно-імпульсною модуляцією), що виключає одночасне діммірованіе звичайного світильника і світлодіодного.

Схема підключення світлодіодної стрічки або світлодіодного світильника c диммером:

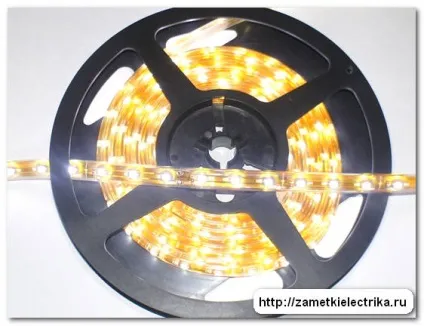

Стрічка буває з клейовим шаром і без. Для кріплення першої досить зняти захисну плівку і приклеїти до підготовленої поверхні. Друга кріпиться за допомогою спеціальних пластикових або силіконових скоб.

На стрічці є розмітка за допомогою якої можна правильно її обрізати.

У разі поломки світлодіода з ладу вийде один сегмент, інша частина продовжить працювати.

Розмітка світлодіодної стрічки містить полюсовку для спрощення її використання. Для з'єднання стрічок між собою можна використовувати спеціальні з'єднувачі або пайку.

Довжина стрічки при послідовному з'єднанні не повинна перевищувати 5 метрів. Інакше в зв'язку з падінням напруги на кінці стрічки її яскравість буде нерівномірна. При необхідності використовувати стрічку більше 5 метрів, необхідно сегменти світлодіодної стрічки довжиною до 5 метрів підключати до блоку живлення паралельно.

Схема паралельного підключення світлодіодних стрічок:

Існує багатобарвна світлодіодна стрічка і контролери для її управління. На практиці з ними ще не стикався.

Приклад використання світлодіодної стрічки в декоративного підсвічування:

Хотілося б докладніше дізнатися пристрій світлодіодних стрічок. Для стійкої роботи світлодіодів необхідний генератор струму або потужності, а на стрічку подається харчування від стабілізатора напруги 12 В. У складі самої стрічки вже є драйвери? Або ж вона складається з паралельно включених груп, кожна з яких є ланцюгом з декількох світлодіодів і баластного резистора, з'єднаних послідовно? Підозрюю, що зазвичай має місце другий варіант. Але ж в цьому випадку падає енергоефективність!

«Підключив стрічку як і рекомендувалося але вона не працює! в чому може бути проблема?"

Сергій, а до теперішнього часу стрічка заробила? Якщо так, в чому була причина? Було відсутнє напруга 12 В на виході блоку живлення? Або полярність була дотримана?

Тільки що розглянув фотографію стрічки уважніше. На жаль, схоже, що з кожною групою з трьох світлодіодів там все-таки використаний резистор! А ось чи бувають інші варіанти, як і раніше не знаю.

«Або ж вона складається з паралельно включених груп, кожна з яких є ланцюгом з декількох світлодіодів і баластного резистора, з'єднаних послідовно? Підозрюю, що зазвичай має місце другий варіант. Але ж в цьому випадку падає енергоефективність! »
Так, але нерозумно очікувати будь-якої енергоефективності від світлодіодної стрічки. Якоюсь подобою струмообмежувального «драйвера» і для термостабілізації в світлодіодним стрічці застосовується баластовий резистор. Ідея в тому, що у напівпровідників досить крута залежність ток / напруга в робочому діапазоні, а резистор має зворотну характеристику і трохи компенсує зміна опору світлодіодів від температури.
«Тільки що розглянув фотографію стрічки уважніше. На жаль, схоже, що з кожною групою з трьох світлодіодів там все-таки використаний резистор! А ось чи бувають інші варіанти, як і раніше не знаю. »
Мені про такі нічого не відомо.

У грамотних світлодіодних світильниках використовуються драйвери - БП з активною стабілізацією по струму - вони мають значно більш високу енергоефективність. Стрічка ж живиться від БП зі стабілізацією по напрузі.

«На відстані провідника від БП 15 м падіння напруги буде несуттєвим. Використовуйте провід 1,5 або 2,5 мм.кв. »

Тут не все так однозначно. Тут треба вважати падіння напруги і, відповідно, світлового потоку. Бувають різні стрічки - за потужністю, за напругою (12-24-36 В), по перетину внутрішніх провідникових доріжок, по довжині ...

«1.Есть якісь норми на падіння напруги для світлодіодних стрічок?»
спеціально для світлодіодних стрічок нормативів ніхто не розробляв. У всякому разі мені про них нічого невідомо. Взагалі, для освітлення вважається допустимим падіння напруги 5% від номіналу і 10% для мереж СНН. У будь-якому випадку, світлодіодні стрічки зазвичай використовуються для декоративних цілей і тому естетичні вимоги до них високі. Яскравість можна умовно вважати пропорційною потужності, а відхилення потужності приблизно дорівнює квадрату зміни напруги. Оскільки ВАХ напівпровідників нелінійна, то передбачити припустима зміна яскравості при зміні напруги складно. Тому говорити про чіткі допуски відхилення напруги невірно - треба дивитися в кожному конкретному випадку. Особливо помітно, коли поруч опиняються стрічки з різною яскравістю - саме такий стик і буде порушувати візуальну гармонію і псувати всю картину.
Припустимо, по периметру приміщення розміщені 2 світлодіодні стрічки і далекі кінці на 10% тьмяніше ближніх до БП-решт. Швидше за все майже ніякого дискомфорту в такому випадку ви не помітите, а якщо тьмяний кінець буде стикуватися з яскравим кінцем, то навіть 5% різниці в яскравості буде дуже помітно, тобто, тут багато залежить саме від грамотного розташування стрічок і спостерігача.

«Але як врахувати перетин і довжину внутрішніх провідникових доріжок?»
Зазвичай виробники стрічок роблять розтин внутрішніх доріжок таким, щоб різниця яскравості по довжині (зазвичай 5 м) була непомітною. Якщо ж виробник порушив це правило, то стрічку доведеться розрізати посередині і підключати вже 2 цих шматка.

Привіт знавці.
Після прокладки всіх магістралей в квартирі виникло питання підключення світлодіодних стрічок в деяких місцях. Спец освіти немає, потрібна порада.
Прокладені по дві шини по всьому периметру. Розетки 3х2,5 квадрата, світло 3х1,5 квадрата.
Питання: чи можна пустити по двох проводах 220 для світла, а зелений використовувати для основної шини 12в з хорошим драйвером на 200-300Вт в електрощиті з автоматом? Бо городити під кожен куточок, де потрібно таке освітлення окремий драйвер немає бажання і можливості, а перейти на все освітлення під стрічки і 12в теж не доцільно.
Спасибо заранее за відповіді.

Можна, можливо. Готовтесь, що світлодіоди можуть слабко світитися навіть вимкнені. Ну і спільна прокладка 12 і 220 вольт - не для виставки

Слабке світіння можливо. якщо вмикач має подсвет, а так- навряд чи.
А звалювати в одну купу з загальним провідником харчування різних пристроїв не варто.

Тепер вже махати кулаками пізно. Ось і шукаю варіанти.
У мене виходить так: 3х2,5 (з землею), 3х1,5 - тут земля виходить надлишкової, якщо вона є поруч на шині 2,5 квадрата.
Загальний провід - це так. В такому випадку раніше потрібно було думати і тягнути 5х1,5 під світло. Однією міді кілограм 50 було б.
Якщо як варіант не городити город, а живитися в кожному кутку від свого драйвера, то як краще вчинити? Які драйвери використовувати і де їх маскувати? Не скрізь є підвісна стеля. Якщо драйвер «крякне» як до нього достукатися щоб замінити?

Данило, а стеля вже зашитий. Є до нього доступ? Якщо ні, то чим буде в подальшому закриватися? Гіпсокартоном або натяжним?

Сам якраз таки займаюся зараз установкою драйверів для світлодіодної стрічки. Хочеться встановити їх під стелею з доступом через ревізійний люк, наприклад, де-небудь в кутку кімнати за шторою, щоб в очі люк не кидався, але стеля планується натяжна, а люків під нього я не знаю. Ховати драйвери глухо під стелю мені не дуже хочеться, тому що їх довговічна робота залишає бажати кращого. Спочатку стрічка не планувалася, тому така головоломка. Якщо б заздалегідь знати, то зробив би внизу статі окрему нішу у вигляді щитка під всю цю периферію.

Швидше за все все таки встановлю драйвери глухо під стелею в кутку кімнати, і в разі виходу з ладу, можна зняти стелю лише з краю, а не обробляти його до середини кімнати. У кого які варіанти ще будуть?

У мене буде гипрок. Але у мене «раптом» заплановано кілька точок з стрічками, звідси така петрушка. Я буду ставити на двосторонній скотч в затишному кутку, наприклад в шафі-купе, не на виду.
Взагалі є багато варіантів, в залежності від терміну, коли конкретно спало на думку.
Або тягти під світло по периметру 5х1,5 квадрата, або «заховати драйвер всередину вимикача (ідеальний варіант). По-перше харчування буде подаватися на сам драйвер тільки в момент потреби, а не постійно. «Імпульснікі» не особливо люблять працювати в холостому режимі. Є чашки підвищеної заглибленості, або є навіть кільця - подовжувачі. Тобто із забезпеченням місця під драйвер проблем виникнути не повинно. Якщо чашка під гипрок, то взагалі простіше нікуди (можна навіть наклеїти драйвер за чашку, а при ремонті і заміні, чашка легко виймається без розбору самого вимикача. З монтуванням в бетон, справа трохи ускладниться.
Деякі розподільні коробки у мене великі 140х140мм, в деякі багато чого влазить. Щиток 700х700мм прямо в коридорі. Квартира хрущовка 40метров.

Вітаю! При підключенні продовженої стрічки за допомогою коннектора, починає тріщати розетка, без поєднаного шматочка все в порядке.Лента - 3,6 м, підключаються 20 см. Дякую).

Стрічка точно така, полярність врахована і дотримана? Тріщить в розетці, а в цей час що з іншими СД? Як ви стрічку в розетку включили, через який баласт, яка стрічка-напруга та ін.?

Два блоки живлення світлодіодним стрічки підключені до 220 В через мідний провід 1,5 мм 2. При такому розкладі один блок не працює. Якщо підключати по черзі, блоки працюють.
В чому може бути проблема?

У тому, що невідома потужність цих БП і світильників, а гадати сенсу немає! Написали б. Якщо там одиниці / десятки ват, то цього перетину вистачить на десятки таких споживачів при нормальній мережі. Даних про перетині мало, що з напругою при включенні одного і двох, які потужності?

Доброго дня. Є проблема. У будинку, що будується кілька кімнат зі світлодіодним освітленням. Приклад 15метров стрічки 12В, * 14,4 Вт / м. загальна потужність 216вт (приготував 2 блоки живлення 200вт + 100вт). як діммірованіе зробити. якщо коннектори максимум 144вт?
