Про видах газопроводів і можливостях врізки в них.

Підключення до діючого газопроводу - як воно здійснюється? Якщо всі роботи проводяться всередині організації, що має відповідні допуски і дозвіл, то потрібне проведення лише технічної частини робіт, а якщо таких дозволів немає, наприклад, для підключення приватного будинку до системи газопостачання, то в першу чергу потрібно звертатися до відповідних інстанцій.

У випадках, якщо перевіряючими органами буде виявлено незаконну врізку в газопровід, за цим ідуть серйозні штрафні санкції. Особи, відповідальної за дану дію, доведеться оплачувати в повній мірі вартість всього обсягу витраченого газу і роботи по демонтажу незаконного підключення. У деяких випадках така врізка може бути кваліфікована і як кримінальний злочин, тобто як крадіжка і заподіяння майнової шкоди.

Незаконна врізка і її наслідки

Найчастіше незаконна врізка здійснюється фізичними особами, відключеними від газопроводу за несплату, або бажаючими підключити будинок, гараж або будь-яку господарську споруду без узгодження проекту і оплати, як самого підключення, так і подальшого використання газу. Залежно від того, наскільки сильний був заподіяний збиток газопроводу при здійсненні врізки, кількості використаного газу, а також згоди або не згоди винної особи вирішити це питання мирним шляхом і оплатити всі належні штрафи, може бути застосована адміністративна або кримінальна відповідальність.

У разі заподіяння особливо великого збитку і небажанні його відшкодовувати, а також при виявленні факту, що подібні врізки здійснюються вже не в перший раз, до винної особи можуть бути застосовані статті КК України 158 (Крадіжка при відкритому доступі) і 165 (Заподіяння шкоди шляхом обману ). Тому краще не ризикувати і отримати всі необхідні дозволи та укласти відповідний договір.

Незаконна врізка майже завжди проводиться з порушенням технологічних норм, що може привести до серйозних аварій і пожеж.

Види газопроводів і способи врізки

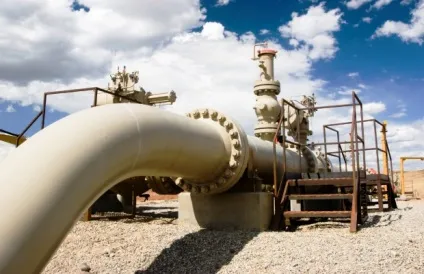

Газопровід - це спорудження, пряме призначення якого - транспортування газу за допомогою трубопроводу. Залежно від призначення газопроводу, природний газ може подаватися під різним надлишковим тиском. Так, наприклад, магістральні (передають газ на далекі відстані) трубопроводи бувають тільки високого тиску, а розподільні (доставляють газ до кінцевого споживача): низького, середнього і високого тиску.

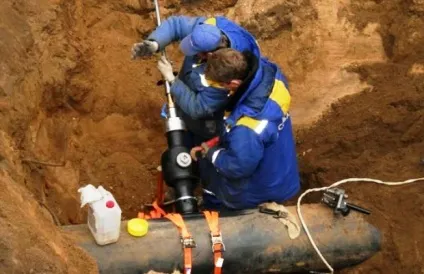

Врізка в газопровід під тиском без зупинки транспортування газу по основній магістралі може використовуватися як при ремонті трубопроводу, так і при підключенні окремих споживачів. Трубопровід при цьому працює без перерв, а тиск і обсяг подачі не знижується. Такий метод називають ще холодної врізкою. Крім цього, існує і більш «традиційний» метод - зварювання труб, який вважається дуже трудомісткий і вимагає високої кваліфікації і спеціального доступу зварника.

Сучасні технології дозволяють здійснювати врізку в газопровід без скидання тиску, але сам процес може відрізнятися в залежності від матеріалу труб, які можуть бути пластиковими або металевими. Пластикові газопроводи поступово набирають популярність через високі експлуатаційних якостей і можливістю прокладки в найнесприятливіших умовах.

Врізка в пластиковий газопровід під тиском

Для створення відводів та інших елементів врізки в готову систему, бажано використовувати фасонні деталі, або фітинги, заводського виробництва відповідні ГОСТу, щоб знизити ризик виникнення аварійних ситуацій в майбутньому. В основному для врізки в пластикові труби застосовуються металеві фітинги шляхом розтрубного з'єднання, яке після завершення монтажу проклеюється спеціальними складами.

Клейовий шов повинен мати максимальну щільність і бути повністю герметичним, щоб через нього не просочувалася волога. Сама ж сталева вставка повинна бути оброблена складами, які захищають від іржі, так як попадання вологи і корозійні процеси можуть призвести до появи каверн і відшарування вініпласту в області з'єднання.

Безпосередньо врізка здійснюється шляхом створення вставок зі сталевих сплавів перпендикулярно до газової труби. Кожна вставка повинна мати довжину від 70 до 100 см і нарощуватися пластиковими трубами шляхом розтрубно-контактного з'єднання. Такий спосіб має на увазі, що на розігріту до температури в районі 60 ° С сталеву вставку із зусиллям насаджується пластикова труба. Застосовується даний метод для створення відводів від газопроводів з низьким тиском, а для середніх перед нарощуванням сталевий вставки потрібно нанести на місце майбутнього з'єднання порошковий поліетилен для більш щільного зчеплення двох видів матеріалу.

Врізка в газопровід з металевих труб

Незважаючи на розвиток технологій пластикових трубопроводів, найбільш поширеним варіантом все ж залишається газопровід із сталевих труб.

При монтажі магістральних і розподільних газопроводів зварювання є ще одним основним видом з'єднання. Трубопроводи, тиск яких становить понад 70 кПа, зварюються при дотриманні суворих правил, що висуваються Держнаглядохоронпраці. До цих робіт допускаються тільки ті зварювальники, які пройшли відповідну підготовку і мають дозвіл.

Зварювання труб і її технологія також багато в чому залежить від матеріалу, що зварюється споруди, але всі вони зварюються в основному встик. Зварні з'єднання і типи швів строго позначені ГОСТом і повинні здійснюватись тільки у відповідності до цих вимог. Дані стандарти передбачають не тільки тип шва, але і його розмір і розташування деталей під різних кутом.

Відповідно до цього визначаться і типи зварних швів:
- стикового;
- тавровий;
- внахлест;
- кутовий.

Особлива увага приділяється кутовий і таврової (Т-образної) врізки, так як тут дуже важливо уникнути непровару швів і підрізів.

Перед зварюванням газопровідні труби повинні бути підготовлені ретельно: очищені від іржі і бруду, окислів і масла. Сам вид зварювання для газопроводу не має значення, тому використовують як дугову, так і лазерну зварювання.

Без скидання тиску в магістральній трубі врізку в металевий газопровід можна реалізувати через засувку або із застосуванням спеціального пристрою, який називається ПГВМ.

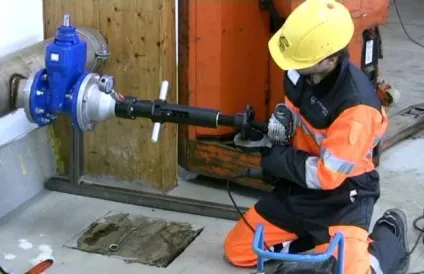

Якщо використовується варіант з засувкою, то в цьому випадку до магістральної труби приварюється муфта і патрубок з фланцем, до якого і приєднується засувка з камерою. Отвір в трубі вирізається чашечной фрезою через муфту, після чого вирізаний фрагмент, як і саму штангу з фрезою виймається через камеру і засувка закривається. Після цього до фланця, розташованому на засувці, можна приєднувати відведення. З недоліків такого способу можна виділити необхідність установки колодязів, а також незручне розташування засувки до основної труби, що робить експлуатацію менш зручною.

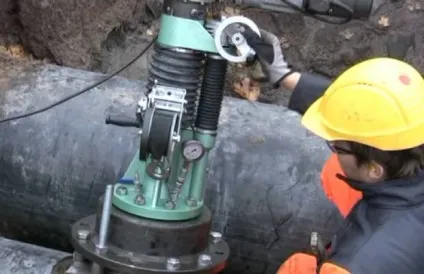

Другий спосіб, це використання ПГВМ, спеціального пристрою, який розроблено для здійснення врізки в діючі газопроводи без скидання тиску, що мають діаметр труби від 186 до 529 мм. Цей пристрій здійснює врізку шляхом створення отворів 80 і 140 мм в стінці газової труби. Насамперед до газової труби приварюється патрубок, який повинен мати діаметр рівний діаметру під'єднується відведення, всередині якого приварюється втулки до стінки труби. Під втулку угвинчується шпилька, шток з фрезою і заливається машинне масло так, щоб воно перевищувало рівень труби на 3 мм.

На фланець з'єднання встановлюється пристрій ПГВМ з приводом для фрези, якій прорізається отвір в трубі необхідного розміру. Після чого вирізаний фрагмент витягується, знімається привід, шток і фреза, замість яких встановлюється нарізна пробка і вся система повертається на місце. Потім відкривається газ, пробка загортається в патрубок, пристрій ПГВМ знімається і нарізна пробка обварюється по периметру. По завершенню роботи за допомогою мильної емульсії перевіряється якість зварних швів, а сам газопровід і врізка надійно ізолюються.

Врізка в газопровід, як і будь-які роботи, пов'язані з газовими магістралями, вимагає найсуворішого дотримання техніки безпеки. Врізка повинна виконуватися тільки кваліфікованим персоналом з допусками до даного виду робіт.
