Підігрів сидінь на лада пріора
Взимку без підігріву сидінь в автомобілі Лада Пріора дуже холодно, тому щоб додати трохи комфорту в салоні, встановлюємо підігрів сидінь своїми руками.

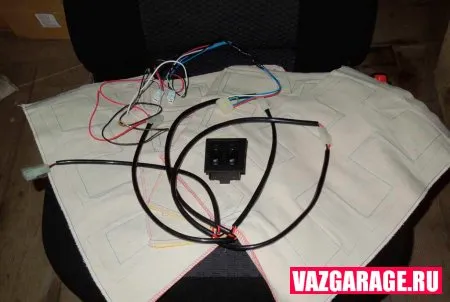

Перш за все потрібно купити штатний підігрів сидінь для Лада Пріора:
- 4 нагрівальних елемента (2 спинки, 2 сидіння) з проводкою і роз'ємами
- джгут сполучних проводів з роз'ємами
- блок кнопок обігріву
Так само потрібно купити:
- реле 4-х контактне 1119-3747210-10 (98.3747-111)
- запобіжник 15А
- клеми типу "мама" (середні і малі)
- клеми під "масу"
- двосторонній скотч
- тонку гофровану трубку
- клеми-замки для з'єднання проводів
- дроти
Для зручності роботи знімаємо сидіння з машини, знадобиться спеціалізована головка під "зірочкою" або головка на "8". Також для прокладки проводів демонтуємо обшивку центрального тунелю.

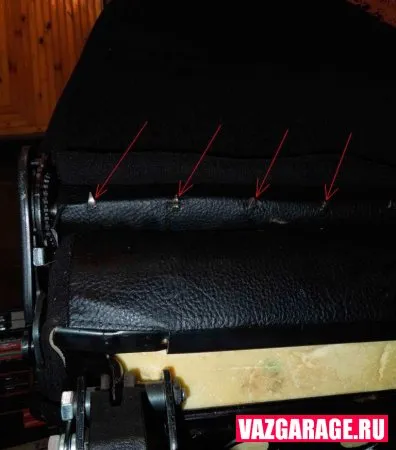

Знімаємо обшивку сидіння. Відгинаємо викруткою металеві гачки на спинці.

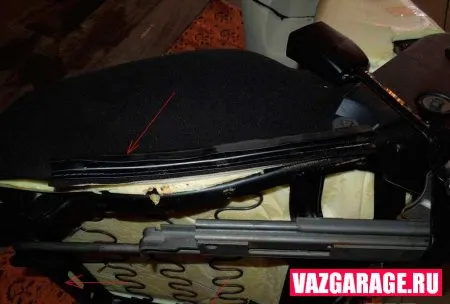

І отщелкивали пластикові засувки на сидушке.

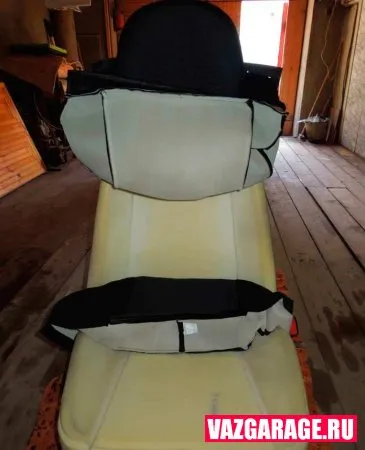

Задираємо обшивку в сторону, щоб не заважала.
Нагрівальні елементи клеїмо на двосторонній скотч.

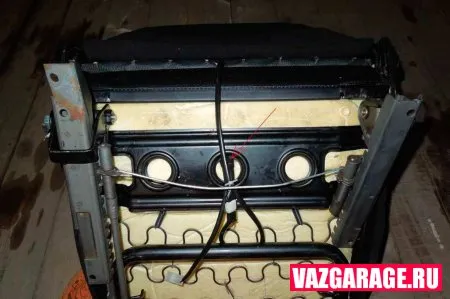

Провід від нагрівальних елементів виводимо під сидіння через отвір, предватерільно одягнувши гофровану трубку, закріплюємо хомутом.

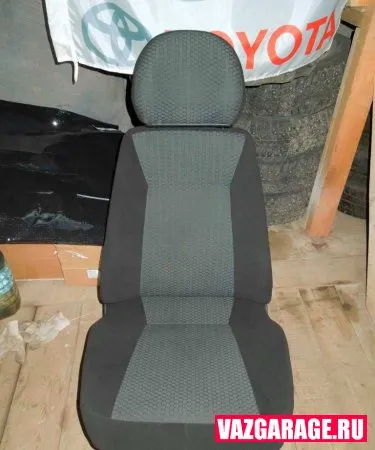

Встановлюємо на місце обшивку сидінь.
Знімаємо облицювання центрального тунелю. Основний джгут з проводами прокладаємо в тунелі від блоку кнопок обігріву до підлокітнику, попередньо одягнувши на нього гофровану трубку. У тунелі є канал в пластиковій перегородці між блоком кнопок і прикуривателем.
Порядок підключення проводки:
- Клемник з'єднуємо з блоком кнопок обігріву
- чорний дріт ( 'маса') закріплюємо під болт біля ручника
- білий провід (підсвічування кнопок) підключаємо до підсвічування прикурювача

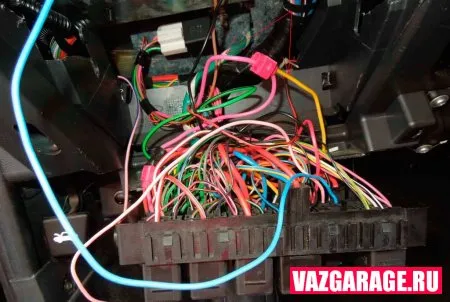

- червоний провід (+12 В) простягаємо уздовж штатного джгута проводів під обшивкою підлоги під водійським сидінням і вздовж лівого порога до монтажного блоку

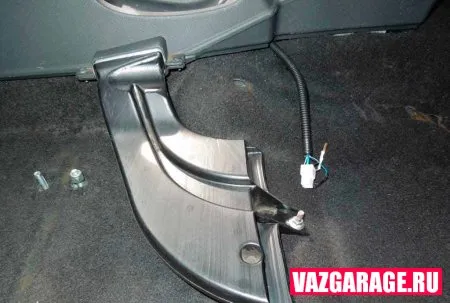

Збираємо центральний тунель. Встановлюємо в нього блок кнопок замість заглушки. Провід до сидінь виводимо в щілину між підлогою і тунелем, з'єднуємо з штекерами від сидінь і закріплюємо все хомутами.
Порядок підключення проводки в монтажному блоці:

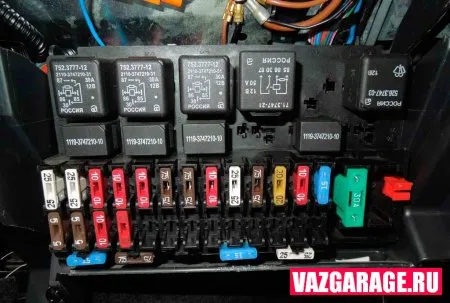

- Реле 1119-3747210-10 встановлюємо в монтажний блок в вільний слот К11 (відповідна клемна колодка не потрібна):
- контакт '87' з'єднуємо з червоним проводом від блоку кнопок обігріву
- контакт '86' з'єднуємо з 'масою', болт на корпусі біля монтажного блоку

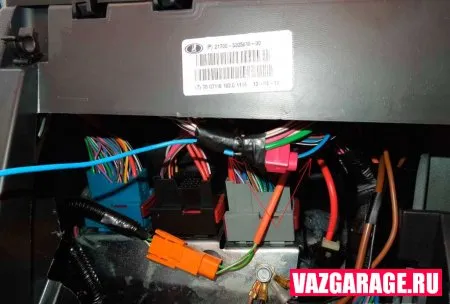

- контакт '85' з'єднуємо з синьо-чорним проводом (див. фото), що йде від замка запалювання до блоку управління світлом (+12 В при включеному запалюванні)
Контакт '30' з'єднуємо з рожевим проводом контакту '30' реле К7 (реле дальнього світла фар)
Запобіжник встановлений між реле К7 і К11. Спеціальних колодок для запобіжника не знайшов, тому використовував звичайні клеми 'мама' в пластиковій ізоляції.
Новий запобіжник виніс в отвір в монтажному блоці між запасними запобіжниками. Тепер в холодну пору року підігрів сидінь буде радувати вас і пасажирів!
- всі роботи по підключенню електрики слід проводити при отсоединенной клеми АКБ
- нагрівальні елементи слід клеїти якісно, тому що основна причина виходу нагрівачів з ладу - 'с'езжаніе' нагрівачів і пошкодження ниток напруження
- час прогріву сидінь при включеному підігріві залежить від матеріалу, товщини обшивки сидінь та наявності чохлів
