Піч «Шведка», зроблена своїми руками гарне рішення для обігріву невеликого дачного будиночка, а також вона служить для приготування їжі.
Піч шведка своїми руками
[Toc]
Завдяки своїй простій конструкції вона часто виявляється краще при виборі домашніми майстрами вогнища опалення, яке вони без праці можуть зробити самі для невеликих приватних угідь.
Піч невибаглива в споживаної паливі, економна у використанні.
Особливості пристрою «Шведки»
«Шведка» цілком може похвалитися високим ККД, воно становить до 75%. ККД залежить від її конструкції, так як вона має різні конструктивні рішення. Від її конструкції залежить, як вона швидко буде нагріватися і охолоджуватися.
конструкція
Піч даної конструкції об'єднує в собі вогнище опалення, який також є поверхнею для приготування їжі, тобто вона обігріє житло в холодну пору року, та ще й не дозволить своєму власникові залишитися голодним.
Шляхи руху гарячих газів по шахтам печі.
Однією з головних особливостей конструкції печі шведки є прогрів знизу, це збільшує її ККД.
У наші дні «Шведка» непросто піч часто її модифікують, вставляють духову шафу, обладнають водонагрівальної колонкою, додають різноманітні ніші і полички.

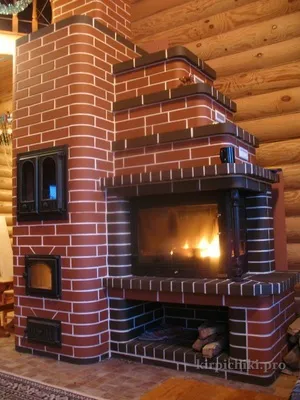

Приклад шведки в сучасному виконанні.
Піч розташовується лицьовим боком в приміщення кухні або т. П. Протилежну частину буде правильно залишити в житловому приміщенні, яке вона буде в майбутньому обігрівати.
«Шведки» розподіляються за видами на малогабаритні і средньогабаритні в залежності від своїх розмірів.
Часто застосовуються габарити:
Через своїх невеликих габаритів піч займає по мінімуму місця в будинку, з цієї причини її часто рекомендують для установки в невеликих дачних будиночках.
Піч шведка в розрізі
Справжня «Шведка» а не пародія на неї має подвійний димохід. Він дозволяє взимку обігрівати приміщення завдяки руху гарячих газів по шахтам печі і тільки потім виходити з труби назовні. Влітку ж гази безпосередньо виходять через димоотводним трубу, що не опалюючи приміщення.
Буде потрібно для виготовлення печі
- цегла шамотна - 70 шт .;
- червона цегла (М-200) - 600 шт .;
- плита чавунна (40 × 70 см.);
- лист металевий (2 мм.);
- глина;
- шафа духовий;
- решітка колосникові;
- дверцята топкова (22-Х28 см) - 1 шт .;
- дверцята для піддувала (15х27 см) - 1 шт .;
- дверцята прочистние (15х15 см) - 3 шт .;
- інше необхідне чавунне лиття;
- заслінка - 1 шт.
інструмент
- кельма;
- молоток-кирка;
- киянка дерев'яна;
- розшивання;
- рівень і висок будівельний;
- розчинна лопатка;
- складаний метр і рулетка;
- шнурчпричалка.
Корисні поради від фахівців
Порядовка шведської печі
Для печі попередньо робиться фундамент розміром - 120х120 см. На висоту цегли нижче рівня підлоги.
Ці ряди кладуться суворо горизонтально суцільно, точність перевіряється будівельним рівнем.
Формується зольна камера, при цьому монтується її дверцята, а також три дверцята - призначені для прочищення і піддувала печі. Протилежна стінка передбачає димооборотамі з'єднуються з топкою.
У 5-му ряду проводиться монтаж духової шафи і колосникових грат, робиться звід очисних отворів і поддувальной дверцята.
Формується топка. Перегородка, що розділяє топку і духовку, кладеться з цегли (на ребро).
На 10-й ряд укладається плита з чугунніни і куточок зі сталі.
Цим рядом перекривається канал між плитою і правої стінкою.

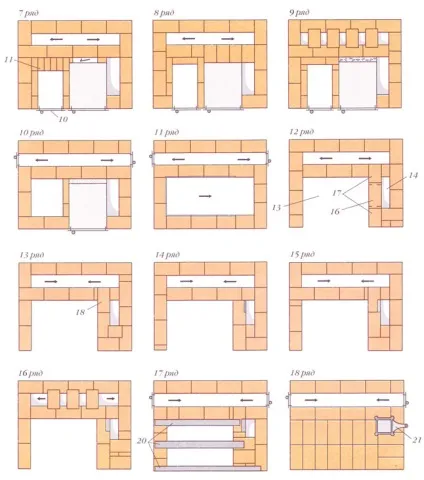

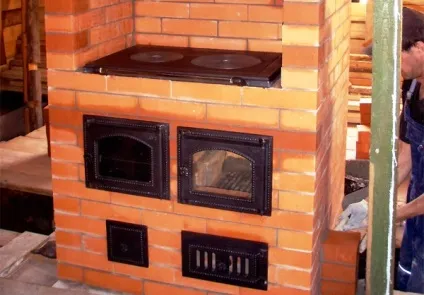

Формується робоча камера.
Вертикальні газоходи викладаються шамотним вогнетривкою цеглою.
17 - 18-й ряд передбачає перекриття, розміщене над вручений камерою. Для цього використовується сталевий кут і лист стали.
Не забувайте перевіряти горизонтальність кладки за допомогою рівня, а схилом вертикальність.
У фасаді грубки монтується двоє дверцят призначені для чищення каналів, відвідних гази.
При кладці цих рядів формуються димові канали.
Виконання роботи по кладці цегли дотримується правильна перев'язка швів.
На 27 ряду монтується димова засувка. Над нею залишаються канали (отвори), вентиляції та димовидалення.
Викладається перекриття димоходів.

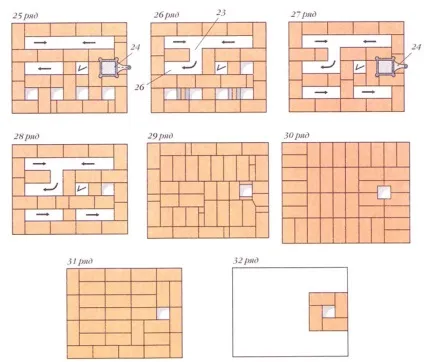

Ці ряди кладуться ширше по всьому периметру. Так формується карниз печі.
Розміри перекриття до цього ряду стають такими ж, як і в 27.

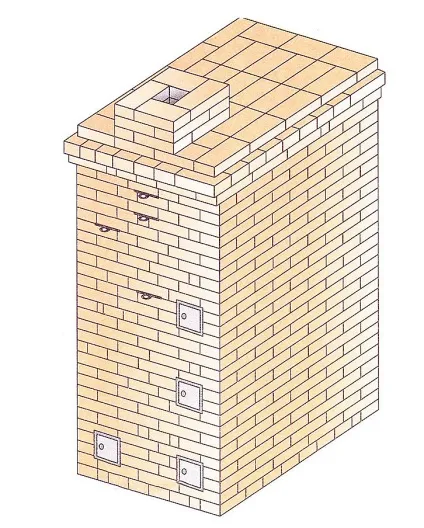

З 32 ряду починається кладка димової труби.
Для обробки «Шведки» може застосовуватися матеріал, як і для інших печей. Він повинен витримувати багаторазове нагрівання та охолодження, при цьому зберігаючи свої первинні властивості і зовнішній вигляд. Її можна пофарбувати або обробити вогнетривкої плиткою з кераміки:
Висновки
Прочитавши цю інструкцію можна зробити висновок що дотримуючись всі рекомендації побудувати піч шведку своїми руками для обігріву дачного будиночка, не складе великих труднощів.
