Парове опалення в приватному будинку від печі на вугіллі, його схема, як зробити своїми руками

Пічне опалення з давніх-давен і по сьогоднішній день успішно вирішує завдання обігріву кімнат в приватному будинку. Однак, маючи житлову площу понад п'ятдесят метрів, навряд чи можна досягти комфортної температури повітря всередині приміщень. Тут не обійтися без додаткового теплообмінника і радіаторів. В якості теплоносія по трубах може циркулювати пар або вода (звідси і назва).

Відмінності парової системи від водяної

Деякі вважають, що водяне та парове опалення - це одне і те ж, хоча у них є суттєві відмінності. І найголовнішим є те, що за нормативами СНиП обігрів паром заборонений для застосування в житловому фонді.

У чому перевага?

При використанні пара як теплоносій тепловіддача нагрівальних приладів значно вище, а приміщення прогрівається в 3 рази швидше. Таке опалення дуже легко запустити навіть після тривалої відсутності, тому що труби не замерзають і не потрібно заповнювати їх водою або іншим теплоносієм

У системи парового опалення є ще одна значна перевага - вона дешевша водяній за рахунок компактного і ергономічного обладнання, наприклад, використовуються труби меншого діаметру, ніж для водяної системи.

Негативні сторони

Найважливішою негативною рисою є короткий термін служби. Через неможливість плавно регулювати роботу системи кімнати прогріваються з різною інтенсивністю, що створює певні незручності.

Підібрати оптимальний варіант роботи дуже складно. Крім іншого, коли труби і радіатори наповнюється парою, з'являється неприємний шум. При паровому опаленні труби нагріваються настільки сильно, що можна легко отримати опік.

У зв'язку з цим не рекомендується застосовувати даний тип обігріву для приватного будинку. Парове опалення більше підійде для підсобних приміщень, невеликих складів або гаражів.

Принцип роботи

Як джерело тепла може бути піч або котел, де вода нагрівається до 100 ° C і починає випаровуватися. Потім пара по трубах надходить в батареї і остигає, утворюючи конденсат. Новоутворена в результаті цього вода, по зворотній трубі стікає в теплообмінник.

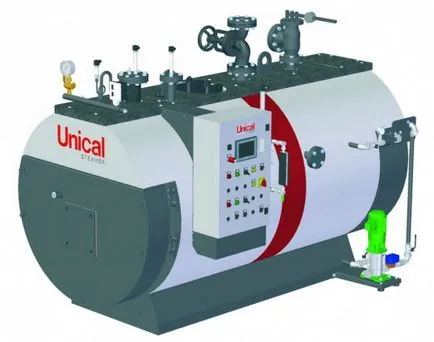

Паровий котел

Вибираючи в якості водонагрівача котел, слід враховувати його продуктивність, яка залежить від площі приміщення. Іншими словами, чим більше опалювальна площа, тим потужніше повинен бути котел.

У тих будинках, в яких вже встановлено парове опалення, найчастіше використовується твердопаливний котел. Газовий теплогенератор має найбільш високою ефективністю, а ось використовувати електрокотел для обігріву приватного будинку або іншого приміщення економічно невигідно через високі витрати на електроенергію.

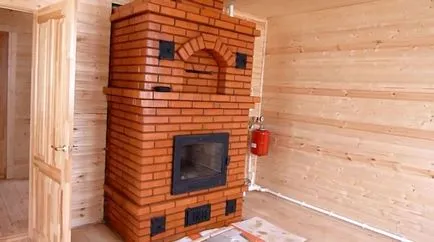

Якщо в приватному будинку вже є піч, її можна успішно використовувати в якості джерела тепла. По-перше, демонтаж пічного обладнання може спричинити додаткові розтрати на ремонт. По-друге, вугілля і дрова - це дешеві енергоносії. І по-третє, робота печі не залежить від централізованого газо- і електропостачання.

Як парогенератора застосовується теплообмінник, який потрібно зробити самостійно або замовити. Сама конструкція складається з металевих труб, зварених між собою. Ключовим моментом є перевірка теплообмінника для грубки на герметичність.

Для цього заливають в пристрій гас, а місця швів обводять крейдою. Якщо крейда потемнів, значить, туди проник гас і використовувати такий прилад для системи парового опалення не можна.

Тип системи циркуляції

Парове опалення будинку не завжди вимагає наявності насоса, так як при природній циркуляції схема розташування труб дозволяє воді переміщатися по замкнутому колу згідно із законом гравітації, без примусової дії електроніки.

Розташування радіаторів і виходить трубопроводу знаходиться в найвищій точці щодо вхідного. Різниця температури води змушує її постійно пересуватися по системі. Примусова опалювальна система функціонує за допомогою насоса.

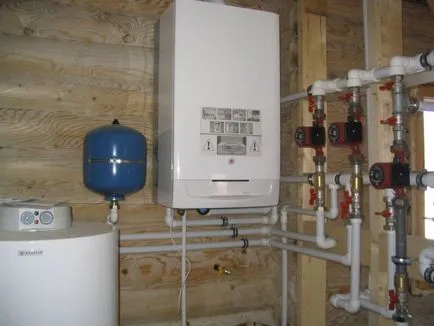

Примусова система опалення.

способи реалізації

Парове опалення в приватному або заміському будинку може бути побудовано по одно- або двотрубної схемою.

однотрубна

У першому випадку батареї приєднуються послідовно. Пара проходить по трубах від одного радіатора до наступного, нагріваючи першу батарею більше інших. В силу такої особливості однотрубна система підходить для невеликих приміщень (до 80 м²).

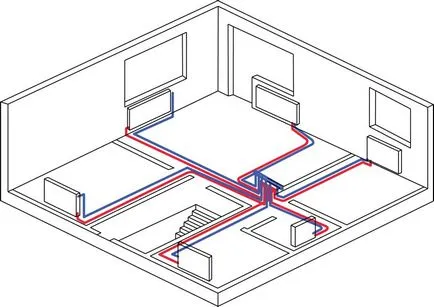

двотрубна

Двотрубна схема опалення впорається з основним завданням у великих будинках. Вона рівномірно прогріває все батареї, так як підводить і відводить труби приєднані до радіаторів паралельно.

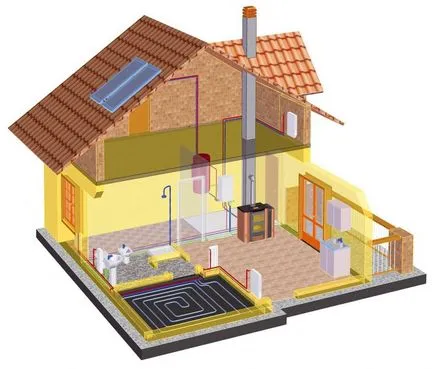

Монтаж опалення від печі

Парове опалення монтувати набагато складніше, ніж водяне, тим більше, якщо організовувати його від печі, що працює на дровах або вугіллі. Тому заходам безпеки при влаштуванні та під час експлуатації доведеться приділити особливу увагу.

Необхідне обладнання

Тим, хто все ж таки зважився зробити парове опалення своїми руками, знадобиться наступне обладнання:

• радіатори, які встановлюються під кожним вікном;
• водяний котел або парогенератор (в залежності від типу опалення);
• термостійкі мідні або оцинковані труби, через які буде приділятися пар і конденсат;
• сполучні й перехідні елементи (хомути, коліна);
• Кріплення для меблів (кронштейни);
• запірні пристрої (випускні крани для відводу повітря, вентилі);
• гідравлічний затвор, за допомогою якого осушується паропровід;
• клапан редукционного типу (знижує напір пара в системі);
• охолоджувальний механізм з редуктором;
• тара для конденсату;
• насос;
• зварювальний апарат.

Установка елементів системи

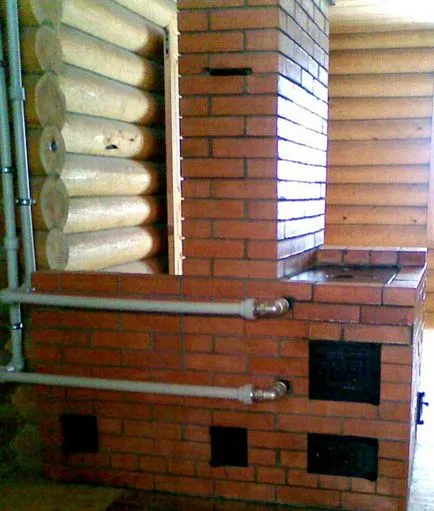

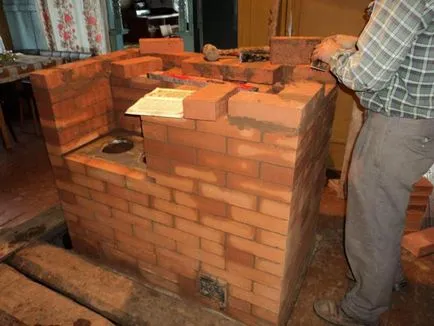

Під час закладки печі в її топку інтегрується теплообмінник. Далі, слідуючи схематичним кресленням, під віконними прорізами фіксуються радіатори з кранами спуску повітря та трубами (підводять і відводять).

На початку системи парового опалення зазвичай монтують охолоджувальну конструкцію і редукційний клапан, а в випадку з примусовою циркуляцією, перед піччю ставлять насос. Тара для збору конденсату встановлюється під нахилом в кінці опалювальної ланцюжка. З неї вода перетікає назад в бак.

Корисні поради

Димохід цегляної печі з вбудованим баком для теплоносія потребує більш частої очищенню.

При облаштуванні природної циркуляції піч краще зробити в підвалі приватного будинку. Це дасть можливість вільного стікання конденсату в нижню точку.

Не варто ігнорувати установку клапанів. Вони забезпечують безпеку всієї системи парового опалення і запобігають аварійні ситуації.
