Парковка для велосипеда

Нещодавно шукав як робиться парковка для велосипеда, креслення конструкції на жаль зустрічається дуже рідко, все більше просто фото.

А мені потрібно було терміново зробити стоянку для гірських велосипедів на дачу. Сподобався простий і швидкий варіант з дерева, креслення і порядок виготовлення наводжу нижче, впевнений багатьом стане в нагоді.

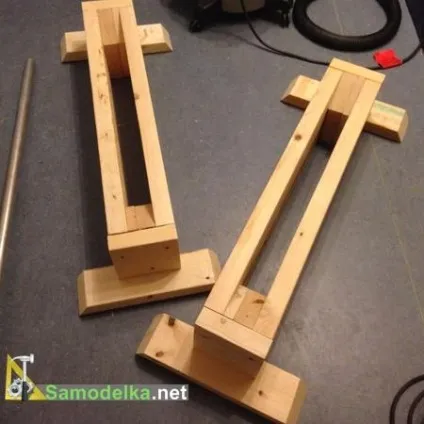

Ці самонесучі стійки для велосипедів легко зробити з обрізків і залишків дощок, або купити і відразу ж розпустити в магазині соснову дошку за розмірами, а вдома все зібрати.

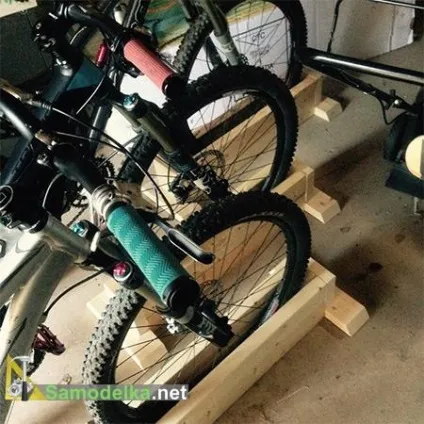

Парків у нас вийде універсальна, що складається з окремих підставок. У них зручно зберігати велосипеди як в гаражі

Так і скласти самодостатній стенд потрібної конфігурації на вулиці.
(Відразу зауважу що розміри в прикладі наведено для гірських велосипедів, що мають товсті шини.)

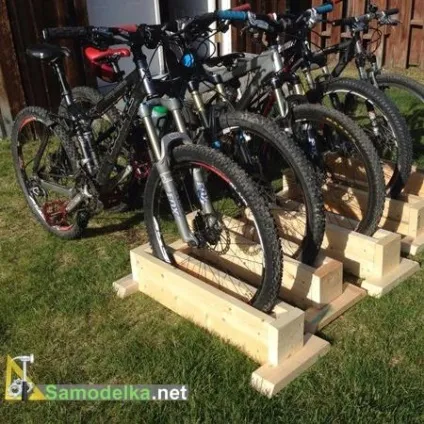

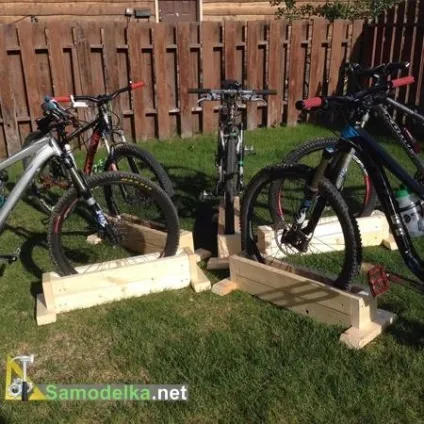

Ось так парковка з підставок виглядає на вулиці - великі стоять в гурток.

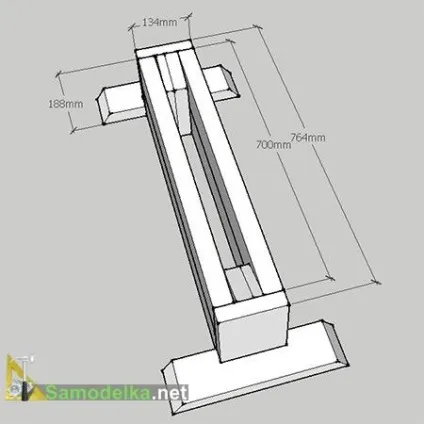

Переходимо до виготовлення. Ось загальний креслення.

Нам будуть потрібні:
- 4 деталі з 94 х 700мм (32мм дошка) на бічні сторони
- 2 деталі 134 х 156 мм (32мм) на торці
- 2 штуки 94 x 356 мм (32мм) пара підставок-опор
- 2 деталі 94 х 188мм (товщиною в 32мм) перші обмежувачі-проставки між сторонами на ширину колеса
- 2 штуки 94 х 188мм (товщиною в 19-20мм) другі проставки
- Шурупи 4,5 х 50 мм
- Столярний клей або будь-який інший по дереву
- Фарба або просочення для дерева і кисть

Інструменти:
- Дриль, свердла, шуруповерт, біти.
- Лобзик або краще пила торцювання з можливістю регулювання кута спилювання.
- Рулетка і олівець
Майже всі або багато у вас вже є, решту можна докупити в будівельному.

Приступаємо до виготовлення.

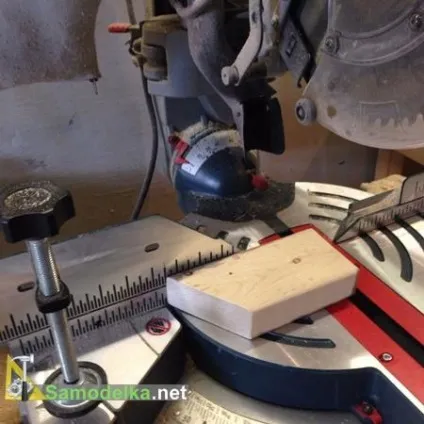

1. Спочатку нарізаємо проставки 94 х 188мм, утримують боковини і службовці упорами. Отримуємо 2 штуки товщиною 32 і 2 по 20 мм. Їх легко замінити двома обрізками 50-го бруска.

2. Зрізуємо на стороні 188мм кути в 30 градусів на всіх шматочках. На цьому етапі варто виміряти товщину ваших шин можливо 32 + 20 мм не буде походити і доведеться взяти інший розмір.

Якщо все підходить то склеюємо проставки попарно широку з вузькою на столярний клей.

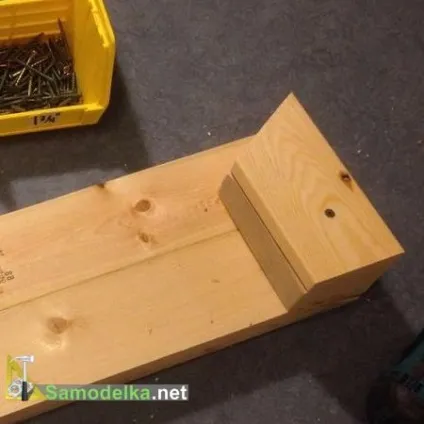

3. Далі збираємо бічні секції парковки - сторону і один з кінців як показано на кресленні вище, щоб вийшло дві половинки

4. Кріпимо все на шурупи. перед цим переконавшись що всі деталі знаходяться на одному рівні (працюйте на рівній поверхні) Спочатку закручуємо гвинт скріплюючи боковину і проставки, далі ставимо торці.

5. Тепер можна склеїти і скрутити отримані половинки - бічні секції, щоб вийшла коробка.

6. Останній етап - складання підставок. Потрібно прикріпити подствки-опори для підтримки коробки. Їх прикручуємо до крайніх торцевих дощок. ось креслення

А ось фото як прикручується опора до нижньої частини торцевих деталей парковки.

7. Залишилося обробка. Ваша парковка напевно буде стояти на відкритому повітрі, тому потрібно забезпечити максимальний захист - просочити захисним складом для дерева і навіть пофарбувати.

В результаті ми отримали ось такі елементи з яких при бажанні збирається будь-яка парковка для велосипеда, креслення, повторюся дан для гірських «великов», тому якщо потрібно ви можете його підігнати під свої потреби. Успіхів!
