Німецькі гранатомети «Панцершрек» і «Офенрор»
«Панцершрек» - це німецький багаторазовий ручний протитанковий гранатомет періоду Другої світової війни. Він з'явився на озброєнні німецької армії в 1944 році і показав себе досить ефективним засобом боротьби з бронетехнікою союзників. У перекладі на українську мову «Панцершрек» означає «жах танків».
За час війни німці створили величезну кількість нових видів озброєння, деякі з яких можна сміливо назвати проривними. Керовані протитанкові ракети, касетні боєприпаси, реактивні літаки, балістичні та крилаті ракети ... Цей список можна продовжити. Але німецькі гранатомети - як «Панцершрек», «Офенрор» або знаменитий «Фаустпатрон» - це один з небагатьох прикладів прямого копіювання з іноземних зразків.
«Панцершрек» і «Офенрор» на музеном стенді
Прикладом для німецьких конструкторів стала американська «Базука» М1, вперше застосована в Північній Африці. Хоча, запозичивши сам принцип роботи і схему зброї, німці внесли в конструкцію гранатометів багато нового.
«Панцершрек», по суті, є покращеною модифікацією іншого протитанкової зброї - німецького гранатомета «Офенрор». Основною відмінністю Panzerschreck від базової моделі була наявність щитка, який захищав стрілка від вихлопних газів реактивного снаряда.
За час серійного виробництва в Німеччині було випущено більше 314 тис. «Панцершрек» і понад 2,2 млн ракет до них. Тобто, на кожен гранатомет доводилося всього лише сім реактивних снарядів.
«Панцершрек» був вельми потужним протитанковим знаряддям, основними його недоліками можна назвати порівняно велику вагу і громіздкість. Крім того, ця зброя не можна назвати дешевим і простим у виробництві. «Панцершрек» використовувався як на Східному, так і на Західному фронті, він перебував на озброєнні частин вермахту, пізніше ці гранатомети стали надходити і в підрозділи фолькштурма.
«Панцершрек» використовувався на Східному і Західному фронтах
Історія створення
Найвідомішим гранатометом Другої світової війни, без сумніву, є «Фаустпатрон». Трохи поступається йому за «популярністю» американська «Базука» М1. Однак спроби створення легких переносних безвідкатних знарядь робилися набагато раніше. У 1916 році український інженер Рябушинский створив безвідкатних гармату, що стріляла надкаліберною снарядами. Однак в той період для цієї зброї просто не було цілей: танків було мало, а проти піхоти подібне знаряддя було не дуже ефективним.
У 1931 році було створено 65-мм реактивний рушницю Петропавлівського, яке так і не було прийнято на озброєння. Були й інші спроби використовувати безвідкатні гармати для боротьби з бронетехнікою, значення якої росло рік від року.
Перед самим початком війни Радянський Союз зумів створити нові зразки танків, з потужною силовою установкою і протиснарядним бронюванням - Т-34 і КВ. Поява цих машин на полі бою стало вкрай неприємним сюрпризом для німців. Наймасовіша німецька протитанкова гармата Рак 35/36 не пробиває броню нових радянських танків навіть з мінімальних дистанцій, за що отримала серед солдатів вермахту прізвисько «калатало». Крім того, гітлерівців шокував загальна кількість бронетехніки, яким мала в своєму розпорядженні Червона армія.
Німецький гранатомет в бойових умовах
Ефективним засобом боротьби проти радянської бронетехніки була 88-мм зенітна гармата FlaK, проте вона не завжди і не скрізь могла прикрити піхоту, та й коштували ці знаряддя досить дорого.
Особливо гостро для вермахту ця проблема постала в другій половині війни, коли перевага союзників в бронетехніці стало переважною. Німцям потрібно було нове протитанковий засіб, просте і ефективне, яке б відрізнялося достатньою мобільністю. Тому нове американське зброю стало справжньою знахідкою для них.
Збереглися німецькі звіти про захоплення декількох американських гранатометів «Базука» і ракет до них під час бойових дій в Північній Африці. Ця зброя стріляла 60-мм ракетами і могло пробити 80 мм танкової броні. Однак для успішної боротьби з важкими радянськими танками цього було недостатньо.
На дальності в 150 метрів ракета пробивала 210 мм броні
Характеристики нового протитанкової зброї були дуже вражаючими: на дальності в 150 метрів ракета пробивала 210 мм броні по нормалі і 160 мм під кутом в 40 градусів. Гранатомет отримав індекс Raketenpanzerbuchse 43 (RPzB.43), але німецькі солдати прозвали його Ofenrohr, що означає «димова труба». Під цією назвою він зазвичай і фігурує в різній історичній літературі. «Офенрор» важив всього лише 9,5 кг, що дозволяло використовувати цю зброю безпосередньо в бойових порядках піхоти.
Солдат з гранатометом
Крім цього, у «Офенрор» швидко вигоряв стовбур, його вистачало на 300-350 пострілів. Також було відзначено, що вихлоп серйозно демаскує позиції розрахунку і може травмувати своїх же солдатів, які випадково опинилися позаду гранатомета. Були у військових претензії і до прицільним пристосуванням гранатомета.
Загалом, практичне застосування «Офенрор» показало значний потенціал цієї зброї, але в той же час стала очевидною необхідність його удосконалення.
Також значні зміни були внесені в конструкцію прицільних пристосувань. З «Панцершрек» стало зручніше вести вогонь по рухомих цілях. У положення мушки можна було внести поправки навіть на температуру повітря, що істотно підвищило точність зброї.
«Панцершрек» готовий вести вогонь
Після початку масового серійного виробництва «Офенрор» і «Панцершрек» були внесені зміни в польовий статут німецької армії. Тепер їм пропонувалося створити в кожній піхотної роти по одному протитанковому взводу, збройного шістьма гранатометами. У 1944 році велика частина «Панцершрек» відправлялася на Західний фронт, в Італію, Францію і Бельгію. Ця зброя значно збільшило вогневу міць німецьких піхотних дивізій. В кінці війни «Офенрор», «Панцершрек» і різні типи «фаустпатронами» становили кістяк протитанкової оборони німецьких підрозділів.
опис конструкції
Гранатомет «Панцершрек» представляв собою гладкостінну трубу з трьома напрямними, на якій розміщувався імпульсний генератор, електропроводка, штепсельна коробка і ударно-спусковий механізм.
Розрахунок гранатомета складався з двох чоловік: заряджає і стрілка-навідника.
На відміну від «Офенрор», «Панцершрек» був оснащений щитком, який захищав стрілка від вихлопних газів реактивного снаряда. Прицілювання відбувалося через скляне віконце, вирізане в щитку.
На задньому кінці труби розміщувалося дротове кільце, яке захищало її від забруднень і полегшувало процес заряджання.
Дві рукояті і плечовий упор полегшували процес прицілювання і стрілянини. Зброя мало дві антабки для ременя, а також засувку для фіксації боєприпасу всередині зброї.
Німці вирішили відмовитися від електричних батарей, якими були оснащені американські «Базуки». Замість них, «Панцершрек» мали магнето, яке порушувалася за рахунок руху сталевого стрижня під час натискання на спуск.
Для навчальних цілей були розроблені спеціальні гранати без бойового заряду.
Ведення вогню на поле бою
Характеристики
Нижче вказані характеристики гранатомета «Панцершрек» RPzB 54:
- довжина, мм 1640;
- вага разом зі щитком, кг: 11,25;
- вага гранати, кг: 3,25;
- макс. дальність стрільби, м: 200;
- бронепробиваемость, мм: 210.

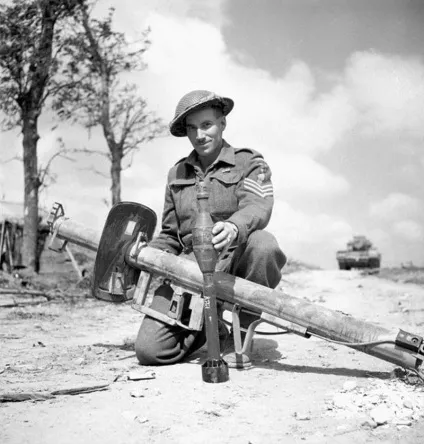

Вага гранати - 3.25 кг
