Паяльна станція своїми руками 1
Паяльна станція. нескладна схема, доступні радіодеталі, є початківцям радіоаматорам
Привіт, шановні Новомосковсктелі сайту.
Сьогодні, я розповім Вам, як самостійно зробити паяльну станцію з доступних радіодеталей. Ця конструкція доступна для повторення як досвідченим, так і початківцям радіоаматорам.
Для якісної пайки. своїх конструкцій, в домашніх умовах, потрібна установка точної температури жала паяльника. Це один з найважливіших параметрів для паяльника. Температура жала повинна бути нижче, ніж температура горіння каніфолі і вище температури її кипіння, і плавлення олова.

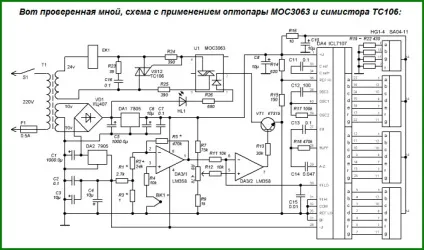

Радіоаматорам. мають низьковольтний електропаяльник з вбудованою термопарою і чотирьох провідних кабелем для підключення до пристрою регулювання температури, рекомендую виготовити простий стабілізатор температури жала. Мною був обраний для цієї мети паяльник, від паяльної станції - HAKKO - 907.
Про температуру жала паяльника:
Температура жала - визначає якість пайки. Температуру, як правило, регулюють по танення каніфолі .... Вона повинна кипіти, але не горіти. На жалі добре відрегульованого паяльника каніфоль кипить, але не горить. Кипляча каніфоль - приємно пахне, швидко випаровується, але не залишає на жалі згорілих залишків чорного кольору.
Деякі дані Паяльною станції:
1. Вихід на раб.темп. - 225град.- 50сек.
2. Підтримка темп. (Інтервал між включ. І вимикач.) - 4 град.
3. Виставлена шкала регулювання 26-320 град (якщо регулятор виставити на мінімум, паяльник остигає до кімнатної темп. І вимикається)
4. Калібрування термопари паяльника в порівнянні з показаннями мультиметра 3-4 град.
5. Паяльник 24в / 50w - HAKKO 907, зі змінними жалами (практично можна вставити будь-яке - мідь, кераміку або вічне)
У пристрої застосовані широко поширені комплектуючі.
Ніяких обмежень по заміні малосигнальної частини схеми - немає.

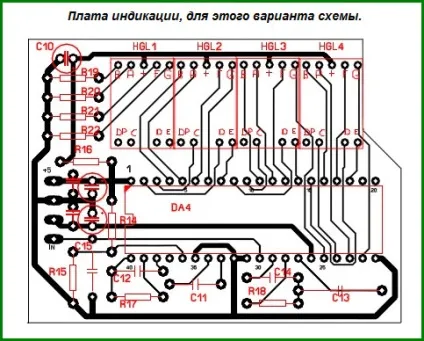

В якості вимірювача (індикатора) температури, я застосував мікросхему ICL7107 (КР572ПВ2А) і семисегментний індикатори - SA04-11 (Червоні з заг. Анодом)
Силові елементи краще застосовувати з допусками по напрузі і по струму, відповідними живлячої напруги і потужності споживача - нагрівача паяльника (50 W).

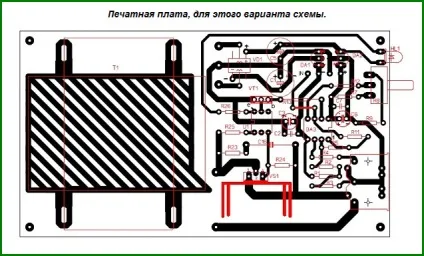

Завантажити файли друкованих плат (в форматі SPL.6):
Завантажити даташіта (використані в конструкції):
