Колись давно був у мене невеликий блог, де викладала уроки з малювання (у векторі і взагалі). Блогу вже немає, але інформація залишилася. Ось ділюся одним з уроків, може кому стане в нагоді ... :)

Іноді виникає необхідність в детальній відображенні того чи іншого об'єкта в векторі.
Для цього нам потрібно підібрати фото (наприклад, автомобіль або портрет людини) задовільної якості, яке ми відскануємо (або скачати з інету :), відкриваємо в Illusrtrator і на його основі робимо векторний малюнок. При цьому не потрібно намагатися відтворити в малюнку все найдрібніші деталі, ми ж художники - вибираємо головне :) Треба виділити основні моменти, ті, які підкреслюють предмет нашого малюнка; цих деталей може бути більше або менше, залежно від того, який результат ми хочемо отримати.
У цьому уроці я розповім як намалювати якийсь погружчик (був у мене замовлення, де потрібен був такий малюнок у векторі ... а знайти підходящого ніяк не вдалося, довелося малювати).

Відразу ж показую: фото зліва, по якому малювалася картинка, праворуч - малюнок готовий

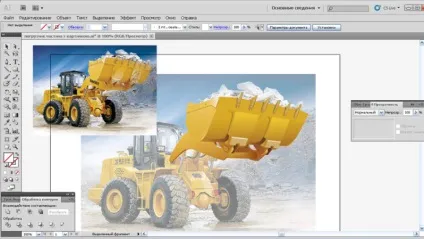

Отже, відкриваємо фото навантажувача в ілюстратора, виділяємо його і ставимо прозорість близько 50% (ця цифра може відрізнятися, просто потрібно поекспериментувати, як вам зручніше, щоб було видно всі деталі, але в той же час, щоб фото не заважало малювати і не відволікало своєю яскравістю).

Далі блокуємо шар з фото і створюємо новий шар (у мене він називається «Шар 2), на якому і будемо малювати наш векторний малюнок.
Малювати будемо за допомогою таких інструментів: перо і його видозміни

Також нам потрібно відкрити вікно Обробки контурів (де його знайти і як воно виглядає показано на малюнку)

Трохи зупинюся на тому, як малювати інструментом Перо.
Малювати можна з будь-якої частини, я почала з ковша. Для пера задаємо наступні параметри: колір заливки - "ні", колір обведення - «чорний», товщина обведення 0,25. І починаємо обводити кожну частину ковша. Коли робота буде виконана, матимемо приблизно таку картинку

У нас є контур, можна починати розфарбовувати. Для того, щоб кольори були максимально схожими на оригінал, використовуємо інструмент «Піпетка». Для цього нам потрібно фото зі 100% непрозорістю. Тому ми копіюємо наше фото і задаємо непрозорість 100%. Маємо його поруч з малюнком і беремо потрібні зразки кольорів.

Для забарвлення були використані градієнти і прості кольори.
Для зручності кожну частину навантажувача (ківш, кабіна, колеса) можна розташовувати на окремих шарах, або просто групувати (CTRL + G) вже намальованим частини.

Ну і готова картинка:
