Осушувач повітря на елементі Пельтьє своїми руками

Показники вологості в приміщенні понад 60% згубно позначаються не тільки на самопочутті людини, але і на меблів, побутової техніки, стінах і стелі. Абсолютно все, живе і штучне, страждає від негативного впливу підвищеної вологості. У занадто вологих приміщеннях розлучається грибок, розмножується цвіль і мікроорганізми. Справитися з високими показниками вологості допомагають осушувачі повітря, які не так вже й складно виготовити самостійно.

Причини високих показників вологості

Зайва вологість - велика проблема

• Неправильна установка металопластикових вікон в квартирі.
• Неправильна організація фундаменту.
• Неправильна гідро- і теплоізоляція або її повна відсутність.
• Відсутність витяжної системи, її низька функціональність.
• Виконання ремонтних робіт в закритій кімнаті.

Знизити вологість можна усунувши технологічні невідповідності. На жаль, це не завжди можливо. Тоді на допомогу приходять осушувачі повітря.

Важливо! Встановити показники вологості в приміщенні можна за допомогою спеціального пристрою - гігрометра.

Види осушувачів повітря

Залежно від фізичних принципів роботи розрізняються:

• випарний осушувач: вологе повітря за допомогою вентилятора направляється на холодну поверхню, де він перетворюється в конденсат і стікає у встановлений бак;
• адсорбційний осушувач: всередині приладу встановлюється абсорбційний механізм, перетворюють вологість в конденсат і виводить його в спеціальний резервуар;
• осушувач із застосуванням елемента Пельтьє: за допомогою напівпровідникових елементів в процесі протікання через них струму, вологе повітря охолоджується і перетворюється в конденсат.

Принцип елемента Пельтьє

Йдеться про механізм термоелектричного перетворювача, який діє на ефекті Пельтьє. Грунтується він на появу різниці температурних показників в процесі переміщення електричного струму через елементи перетворювача.

У своїй конструкції пристрій має одну або кілька пар напівпровідникових паралелепіпедів n - і р-типу, які з'єднуються парами за коштами перемичок, як правило, металевих. У конструкції вони є своєрідними термічними контактами. Такі елементи ізольовані за допомогою плівки, стійкої до струму. Перемички можуть бути виконані і у вигляді пластин, виконаних з кераміки.

Напівпровідникові паралелепіпеди з'єднуються послідовно: вгорі - n-> p, внизу - p-> n. У процесі використання елементи, що знаходяться вгорі, охолоджуються, а нижні контакти - нагріваються. Тобто за допомогою електричного струму тепло переміщається з одного боку на іншу, створюючи різницю температурних показників, яка може становити до 70 градусів. Показники залежать від величини поставляється струму.

Принцип роботи елемента Пельтьє для непрофесіоналів

Елемент Пельтьє - термічна пара, яка представляє собою 2 провідника р і n, з послідовним з'єднанням між собою. При протіканні електричного струму через встановлені елементи, тепло на контакті n-p поглинається, а на контакті p-n - утворюється. В результаті фізичного явища на прилеглій ділянці температура буде знижуватися, а протилежний елемент, відповідно, буде підвищувати свої температурні показники. При зміні полярності струму змінюється функціональність ділянок: місце нагріву буде охолоджуватися, а протилежна сторона - нагріватися. Для використання на практиці елемента установки однієї термопари недостатньо. Чим могутніше термоелектричний модуль, тим більше в ньому встановлено термопар.

переваги

• Компактні розміри пристрою.
• Відсутність рухомих механізмів в конструкції.
• Відсутність газу і рідини.
• Безшумність.
• Є можливість регулювати потужності охолоджуючого процесу.
• Можливість виконувати термостатирование при різних показниках температури навколишнього середовища.

Осушувач своїми руками

недоліки

• Незначний ККД.
• Потреба використання електромережі.
• Обмежена кількість включень і відключень.
• Великі витрати при використанні потужного модуля.

сфери використання

• У холодильних установках побутового характеру.
• У процесі охолодження електроніки.
• В генераторах, заснованих на термоелектричному принцип.

Осушувач повітря на елементах Пельтьє своїми руками

Елемент Пельтьє може використовуватися у вигляді теплового насоса, за допомогою якого усунути надлишок вологи в закритому приміщенні не складе труднощів.

схема конструкції

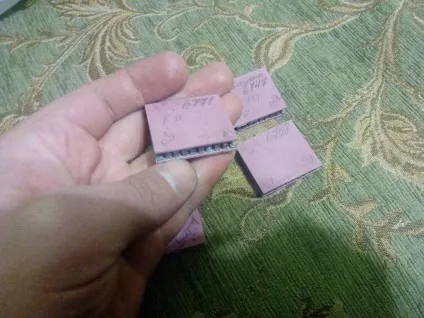

Пластини Пельтьє можуть бути різних розмірів

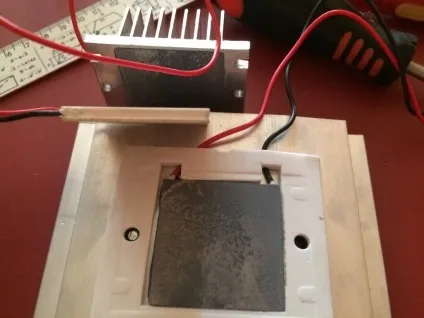

Осушувач повітря своїми руками, який використовується в побуті, складається з 3 деталей: 2-х радіаторів і 1-го елемента Пельтьє, розміщеного між ними. Щоб виготовити його потрібно:

• просвердлити отвори в радіаторах;
• елемент Пельтьє намазати з обох сторін намазати термопастой, яку можна придбати в спеціалізованому комп'ютерному магазині;
• розташувати елемент Пельтьє між радіаторів і зафіксувати за допомогою саморізів.

Важливо! Фіксувати конструкцію слід дуже акуратно, так як при сильному затиску елемент Пельтьє може тріснути.

Готову конструкцію слід закріпити на підставці, з розміщеним внизу посудиною для збору рідини. Працює такий прилад дуже просто: одна сторона охолоджується, в слідстві чого на ній збирається волога, яка знаходиться в повітрі. Осушувач повітря 12 вольт з паралельно з'єднаним кулером при сильній вологості в приміщенні за 12 годин роботи дозволяє зібрати більше 500 мл рідини. Цей показник відносний, тому що залежить від показників вологості в приміщенні. У тому випадку, коли один з радіаторів нагрівається занадто сильно, необхідно змінити полярність.

Осушувач повітря Пельтьє своїми руками з старого холодильника

• шматок оргскла, розміром 500х600 мм;
• герметик, наприклад, на основі силікону;
• побутової вентилятор, потужність якого становить 100 Вт;
• 10 штук саморізів;
• шланг для зливу рідини;
• 2 силіконові прокладки;
• 2 гайки;
• втулка.

Дверцята морозильної камери знімається, так як вона не буде потрібно при монтажі конструкції. Вентилятор врізається всередину оргскла таким чином, щоб він забезпечував надходження повітря всередину старої морозильної камери. Для виконання такої роботи слід виконати в оргсклі отвір необхідного діаметра, в якому фіксується за допомогою саморізів вентилятор. Стику і отвори для створення міцності та герметичності закладаються силіконовим клеєм.

Знизу конструкції проробляється отвір і вставляється шланг для зливу відпрацьованої рідини. Отвір в обов'язковому порядку ущільнюється герметиком. Вільний кінець трубки виводиться в ємність, куди і буде стікати відпрацьована рідина. На місце дверцята встановлюється оргскло з вмонтованим вентилятором. Дана конструкція, природно, не матиме гідного естетичного зовнішнього вигляду, але свої функції буде виконувати бездоганно. Наприклад, даний осушувач своїми руками здатний знизити вологість у приміщенні на 8% за одну добу, при тому температура на вході - 14 градусів, а на виході - 9 градусів.

Осушувач повітря дозволяє створити в приміщенні необхідні показники вологості. Прості пристрої створюють благотворний мікроклімат в кімнаті і не дозволяють розвиватися в ній цвілі і грибків.
