Спочатку автомобіль пропонувався в кузовах трьох- і п'ятидверний хетчбек, а трохи пізніше модельну гаму поповнили універсал 308 SW (Station Wagon) і купе-кабріолет 309 СС (Cabrio Coupe).

Дизайн створювався під управлінням Жерара Вельтера, головного стиліста Peugeot останніх десятиліть. Фірмовий стиль 308-й вгадується в усьому: починаючи з характерного розрізу фар і «оскал» решітки радіатора і закінчуючи «напіввисокі» (semi-tall), як називає її виробник, компонуванням кузова, що забезпечує просторість салону і відмінний огляд при збереженні компактних розмірів автомобіля . Крім граціозною котячої зовнішності, лінії і обводи кузова забезпечують Peugeot 308 найкращий коефіцієнт аеродинамічного опору серед автомобілів малого класу: Сх = 0,29.

Салон нової Peugeot 308 відрізняється вишуканістю дизайну і якістю використовуваних матеріалів обробки. Панель управління являє собою гармонійне поєднання плавних і округлих обрисів з повною відсутністю прямих ліній і гострих кутів. Центральна консоль плавно спадає від круглих дефлекторів до важеля перемикання передач. Прилади можуть бути виконані в двох виконаннях - з чорними або білими циферблатами. В обох варіантах циферблати облямовані стильними хромованими обідками, а у випадку з білими циферблатами панель приладів додатково оснащується матричних дисплеєм.
Кожна деталь покликана забезпечити максимальну зручність для водія і пасажирів, чому також сприяють новітня система контролю мікроклімату і чудова звукоізоляція. Розташування великої кількості речових відсіків ретельно продумано. Охолоджуваний бардачок має обсяг 10 літрів, а в регульований передній центральний підлокітник можна помістити до шести компакт-дисків.
Сидіння регулюються по положенню в поздовжній площині, по висоті і нахилу спинки. Крім того, прекрасна ергономіка забезпечується валиками бічної підтримки на подушці і спинці, а також регульованим поперековим упором. Рульове колесо може регулюватися в двох площинах, забезпечуючи комфортну посадку водія.

Багажні відділення хетчбеків можуть похвалитися одним з найбільших обсягів у класі - від 348 л в звичайному режимі до 1201 л при складених задніх сидіннях. Універсал 308 SW, колісна база якого довший, ніж у хетчбеків на 10 см, має багажним відсіком, ємність якого при встановлених сидіннях другого ряду становить 674 л.

Лінійка встановлюваних на Peugeot 308 двигунів досить обширна. Бензинові двигуни VTi (Variable Valve Lift and Timing injection) обсягом 1,4 л (95 л. С.) І 1,6 л (120 л. С.), А також турбоверсия 1,6 ТНР (Turbo High Pressure) (140, 150 і 175 л. с.) розроблені мотористами BMW і випускаються на заводах Peugeot, причому частина з них на заводі в Англії встановлюються на Mini. Дизелі представлені французькими двигунами HDi FAP з робочими обсягами 1,6 л (90 або 110 л. С.) І 2,0 л (136 л. С.) - одними з найкращих в світі дизельних агрегатів. Коробки передач на вибір: п'ятиступінчаста механічна, чотириступінчаста автоматична або шестиступінчаста автоматизована.

Дверей: 3/5
Коробка передач: п'ятиступінчаста механічна
Привід: передній

2. Органи управління, приладова панель, обладнання салону

Peugeot 308/308 SW

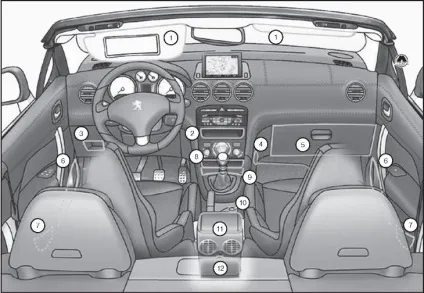

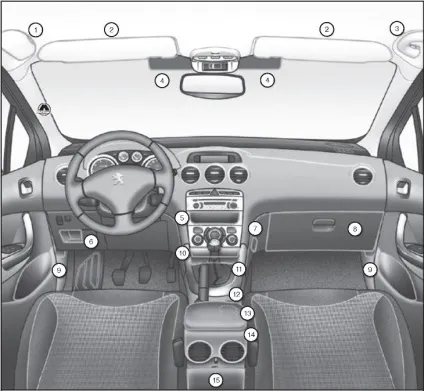

1. Відділення для зберігання окулярів. 2. Протисонячні козирки. 3. Поручні гачком для одягу. 4. Відділення для карток. 5. Відділення для дрібних предметів. 6. Лоток для дрібних предметів. 7. Гачок для сумки. 8. Ящик для рукавичок з підсвічуванням. 9. Карман на двері. 10. Попільничка з підсвічуванням. 11. Лоток з неслизьким килимком. 12. Електрична розетка 12 В. 13. Підставка під. 14. Передній підлокітник. 15. Речовий ящик.

1. Протисонячні козирки. 2. Відділення для речей. 3. Лоток для дрібних предметів. 4. Гачок для сумки. 5. Ящик для рукавичок з замком та охолодженням. 6. Великі дверні кишені. 7. Малі дверні кишені. 8. Попільничка з підсвічуванням. 9. Лоток з неслизьким килимком. 10. Розетка 12 В. 11. Передній підлокітник з замком. 12. Речовий ящик.

Устаткування місця водія

Peugeot 308/308 SW

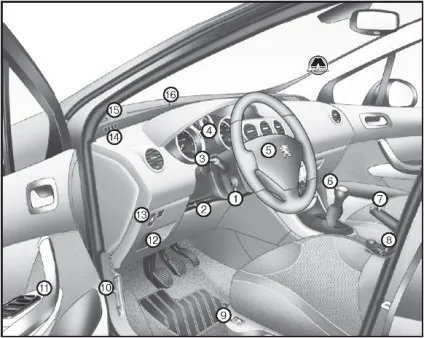

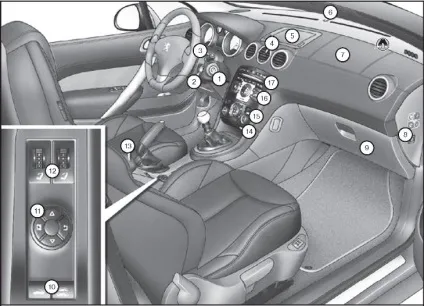

1. Вимикачі регулятора / обмежувача швидкості. 2. Рукоятка механізму регулювання рульової колонки. 3. Перемикачі світлових приладів і покажчиків поворотів. 4. Панель приладів. 5. Місце розташування подушки безпеки водія. Звуковий сигнал. 6. Важіль перемикання передач. 7. Гальмо стоянки. 8. Вимикач шторки панорамного даху. 9. Вимикач підігріву сидіння. 10. Рукоятка механізму відмикання замка капота. 11. Ручки настройки дзеркал заднього виду. Вимикачі склопідйомників. 12. Блок запобіжників. 13. Ручний коректор кута нахилу фар. 14. Сопло обдування скла передніх дверей. 15. Гучномовець. 16. Сопло обдування вітрового скла.

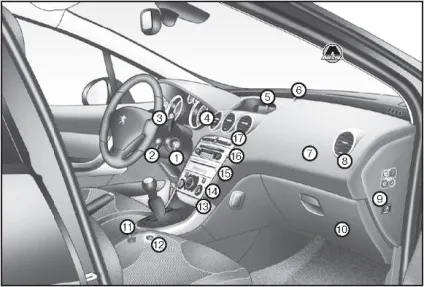

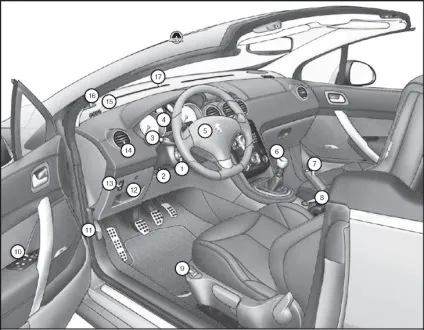

1. Вимикачі регулятора / обмежувача швидкості. 2. Рукоятка механізму регулювання рульової колонки. 3. Перемикачі світлових приладів і покажчиків поворотів. 4. Панель приладів. 5. Місце розташування подушки безпеки водія. Звуковий сигнал. 6. Важіль перемикання передач. 7. Гальмо стоянки. 8. Розетка 12 В. 9. Вимикач підігріву сидіння. 10. Ручки настройки дзеркал заднього виду. Вимикачі склопідйомників. 11. Рукоятка механізму відмикання замка капота. 12. Блок запобіжників. 13. Ручний коректор кута нахилу фар. Кнопка системи попередження про випадковий перетині лінії дорожньої розмітки. 14. Бічна вентиляційні решітки з регульованою заслінкою. 15. Сопло обдування скла передніх дверей. 16. Гучномовець. 17. Сопло обдування вітрового скла.

Панель приладів - панель, що містить контрольні прилади, індикатори й сигналізатори, що відображають роботу бортових систем.
Комбінація приладів бензинових і дизельних версій з механічною коробкою передач або 6-ступінчастою секвентальною або автоматичною.

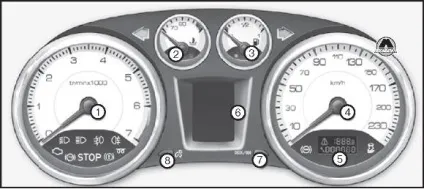

1. Тахометр.
Показує частоту обертання колінчастого вала двигуна.
2. Покажчик температури охолоджуючої рідини.
Показує температуру охолоджуючої рідини в системі охолодження двигуна (° С).
3. Покажчик рівня палива. Показує кількість палива,
що залишився в баку.
4. Спідометр.
Показує швидкість руху автомобіля в даний момент часу (км / ч).
5. Дисплей.
6. Кнопка налаштування показань. Нагадує про майбутній технічному обслуговуванні. Служить для установки в нуль обраної функції (лічильника пробігу за поїздку або залишку пробігу до майбутнього планового технічного обслуговування).
7. Регулятор підсвічування панелі приладів.
Служить для регулювання яскравості підсвічування панелі приладів.

A. Обмежувач швидкості (км / год) або регулятор швидкості.
B. Індикатор вибору передач.
C. 6-ступінчаста секвентальная або автоматична коробка передач.
D. Лічильник пробігу за поїздку.
E. Покажчик залишку пробігу до планового ТО (км), покажчик рівня масла в двигуні і покажчик лічильника загального пробігу.
Ці три прилади по черзі показують інформацію після включення запалення.

Комбінація приладів бензинових і дизельних версій з механічною коробкою передач, з 6-ступінчастою секвентальною або з автоматичною

1. Тахометр.
Показує частоту обертання колінчастого вала двигуна (х 1000 хв-1).
2. Покажчик температури охолоджуючої рідини.
Показує температуру охолоджуючої рідини в системі охолодження двигуна (° С).
3. Покажчик рівня палива. Показує кількість палива,
що залишився в баку.
4. Спідометр.
Показує швидкість руху автомобіля в даний момент (км / ч).
5. Малий дисплей.
6. Великий центральний дисплей 16/9 WIP СОМ 3D.
7. Кнопка налаштування показань. Служить для запуску водієм режиму самодіагностики систем CHECK і нагадує про майбутній технічному обслуговуванні. Служить для установки в нуль показань обраної функції (лічильника пробігу за поїздку або залишку пробігу до майбутнього планового технічного обслуговування).
8. Регулятор підсвічування панелі приладів.
Служить для регулювання яскравості підсвічування панелі приладів.

A. Лічильник пробігу за поїздку.
B. Лічильник загального пробігу.
C. Покажчик рівня масла в двигуні, покажчик залишку пробігу до планового ТО.
На цих двох приладах інформація відображається після включення запалення і через кілька секунд зникає.
Наступні контрольні прилади працюють за вибором:
- сигналізатори несправних систем / СНЕСК;
- контроль тиску повітря в шинах;
- обмежувач швидкості / регулятор швидкості;
- індикатор вибору передач;
- коробка передач 6-ступінчаста секвентальная або автоматична;
- навігація - наведення / бортовий комп'ютер.

Лицьова панель системи WIP СОМ 3D

Користуючись кнопками лицьовій панелі, можна:
- на зупиненому автомобілі налаштовувати системи автомобіля і інформацію на дисплеї (мови, одиниці виміру і т. д.);
- під час руху переглядати роботу активних функцій (бортового комп'ютера, навігатора і т. д.).

На панелі є чотири кнопки для управління великим монітором розміром 16/9 системи:

1. Відкриття головного меню, підтвердження вибору, 2. Переміщення вгору по меню. 3. Переміщення вниз по меню. 4. Повернення до попереднього вікна, закриття меню.
УВАГА
Головне меню і настройки систем доступні тільки на зупиненому автомобілі через кнопки (1) - (4). Після досягнення певного порогу швидкості на дисплеї з'явиться повідомлення про неможливість відкриття головного меню. Повідомлення бортового комп'ютера виводяться на дисплей лише на рухомому автомобілі за допомогою кнопок (2) і (3).
