Перетворювати плівкові фотоархіви в цифрові або оцифровувати окремі негативи / позитиви краще за допомогою спеціальних плівкових сканерів. Але якщо стояти подібної процедури знімків не так вже й багато і мета не створення виставкових, а лише повернення до життя (на екран комп'ютера або телевізора) пам'ятних фотографій, то сканувати можна і за допомогою цифрової камери.
конструкція
Описувана в статті система оцифровки була зроблена з камери Canon PowerShot G9. перехідника для кріплення насадок і світлофільтрів, системи кріплення світлофільтрів Cokin і саморобного «слайд-модуля». Комплекти, подібні Cokin. випускаються і під камери, для яких не передбачена можливість установки насадок на об'єктив (вони кріпляться до штативного гнізда), що дозволяє перетворити в плівковий сканер навіть такі камери.
Так як система «камера-сканер» компактна, вона зручна для «виїзний» роботи. Мені хотілося «укомплектувати» її так, щоб слайд-фільм зі старих плівок можна було зробити за допомогою легкого ноутбука або нетбука. Тобто, знімати в JPEG і майже не обробляти.

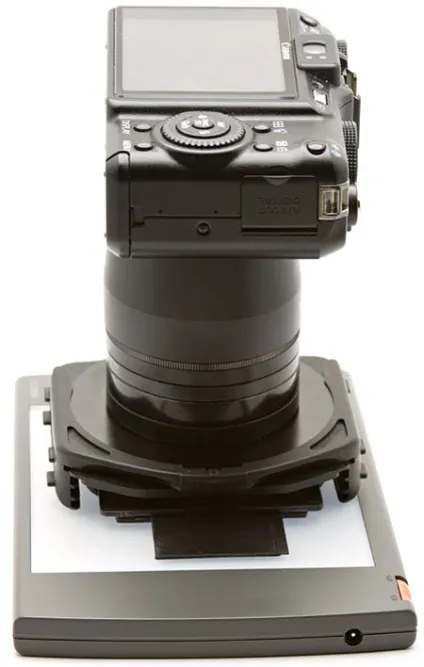

На фотографії на початку статті зображена «камера - сканер». Ідея проста - пристосування для макрозйомки плівки. Завдання, які треба вирішити, щоб результат був хорошим:
забезпечити точне і жорстке кріплення плівки в площині фокусування, перпендикулярної оптичної осі об'єктива;
рівномірно підсвітити плівку;
обробити цифрові знімки, перетворити негативи в позитиви.
«Сканер»
Своїми руками потрібно зробити не багато: держатель для плівки і жорстку рамку, в якій цей тримач буде «ковзати» ( «слайд-модуль»). Рамка встановлюється в утримувач фільтрів Cokin. Деталі можна виготовити і з щільного чорного картону, але він не забезпечить необхідної жорсткості. Тому використовувався чорний пластик.
Тримач плівки (матеріал - пластик від папки-швидкозшивачі).
Тримач плівки встановлений в рамку. Рамка виготовлена з двох майже однакових деталей (пластин з кадровим вікном, матеріал - пластик товщиною
1 мм), склеєних разом так, щоб тримач плівки (разом з плівкою) міг переміщатися всередині цієї рамки. Для цього в місцях склеювання між пластинами прокладаються тонкі смужки пластика (2-3 смужки з того ж матеріалу, з якого зроблений тримач плівки).
Розміри утримувача плівки і рамки підібрані так, щоб тримач плівки міг переміщатися в двох перпендикулярних напрямках в площині фокусування. Це дозволяє, при необхідності, поміщати в центр кадру різні області плівки, що може стане в нагоді при установці балансу білого та експозиції по збільшеному ділянці знімка на плівці.
Якщо потрібно оцифрувати НЕ плівку в відрізку, а в рамці, то закріпити її можна за допомогою канцелярської гумки:
«Сканер» в розібраному вигляді.
«Сканер» в зборі.
налаштування камери
Як правило, у компактних камер найбільший масштаб зйомки можливий при мінімальній фокусній відстані. При цьому, можливо, зображення буде спотворено. Краще зменшити масштаб зйомки і знімати на більш довгих фокусних відстанях. В цьому випадку доведеться збільшувати дистанцію між камерою і плівкою до тієї, при якій можлива фокусування. У своїй конструкції я використовував для подовження конструкції оправи від світлофільтрів.
Фокусування - автоматична, макрорежим. Якщо у камери є стабілізатор, його обов'язково треба відключити (він працює щодо нерухомого об'єкта зйомки, а якщо цей об'єкт закріпити на об'єктив, то стабілізатор буде виконувати зворотну дію - «стрясати» камеру).
Експозиція - автоматична, матричний замір. За гистограмме або знімку можна судити про помилку і вносити поправки. Якщо динамічного діапазону камери не вистачає для плівки, можна знімати в режимі експовилки і «складати» кінцеве зображення з декількох файлів.
Баланс білого - автоматичний. Яка різниця камері, що знімати реальний об'єкт або його зображення на плівці, навіть негативної? Якщо автобаланс добре працює для реальних сюжетів, то і з плівкою він впорається. Помилка в налаштуванні балансу білого може привести до втрати деталей в одному з кольорових каналів, що видно по наступній ілюстрації (червоний канал, верхній фрагмент). Це не критично при зйомці в RAW, але для JPEG «відновити» світла або тіні буде неможливо.
Гістограми для каналів RGB знімків кольорового негативу, отримані при різних установках балансу білого в камері. Верхній знімок - баланс білого ручної, за джерелом освітлення. Середній - автобаланс білого. Нижній - баланс білого ручної по збільшеному фрагменту плівки, на якій знято сіра карта (при ручній установці балансу білого фокусування не обов'язкова, тому можна збільшувати фрагмент).
Дозвіл

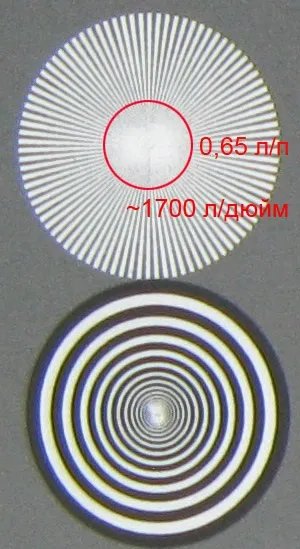

Фрагмент 1: 1, чорно-білий негатив.
Роздільна здатність «сканера» визначається роздільною здатністю камери і точністю фокусування. Характерна для цифрової камери величина дозволу
0,7 лінії на піксель. Для камери з 12 Мп матрицею і довгою стороною в 4000 пікселів отримаємо дозвіл 2800 ліній на довгу сторону кадру. Довга сторона кадру для 35 мм плівки, приблизно, 1,5 дюйма і дозвіл «сканера» складе
1800 ліній / дюйм. З Canon G9 практично можна отримати
1700 ліній на дюйм. Так як макрорежим цієї камери не дуже ефективний, на знімку поле кадру плівки займає, приблизно, 3/4 (по довгій стороні) і практичне вирішення виявляється менше
1300 ліній / дюйм. Цього цілком достатньо для слайд-шоу і друку до, приблизно, 13 × 18 см.
Ідеальний варіант, якщо в камері можна застосувати до зображення інверсію (негатив-позитив) і кадрування. Вгадавши або правильно налаштувавши баланс білого, можна після інверсії отримувати готову фотографію. На жаль, у Canon G9 функції «негатив» немає.
Проста крива інверсії (без урахування кольоровий маски негативу), яку можна побудувати в CurveUpdate (посилання на програму можна знайти на сайті CHDK).

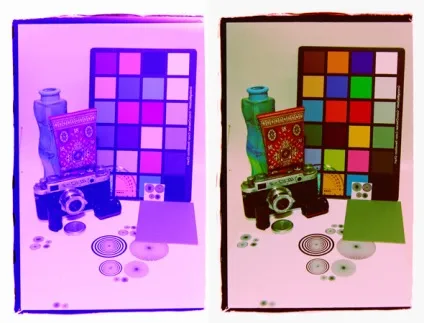

Результат застосування кривої інверсії при перезйомці негативу. Зліва при застосуванні «простий» кривої. Праворуч - обробка «складною» кривої з різним показниками гами для каналів RGB.

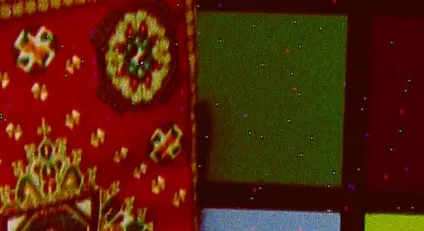

Фрагмент 1: 1. Помітні «биті пікселі».
Робота з кривими в CHDK для камери Canon G9 поки не доведена до того рівня, який би дозволив отримувати хороший результат без істотних витрат часу і сил. Більш того, при «застосуванні кривих» в Canon PowerShot G9 досі мені не вдалося вирішити проблему «битих пікселів».
Якщо в камері якісно перетворити знімок негативу в фотографію не виходить, доводиться займатися обробкою на комп'ютері. Найкраще перезнімати негативи в RAW і обробляти їх в спеціальних програмах. Але для «мобільного» технології це складне завдання. Щоб розв'язати цю проблему на «легкому» ноутбуці для обробки JPEG знімків (хоча можна і RAW) я використовую програму FastStone Image Viewer.

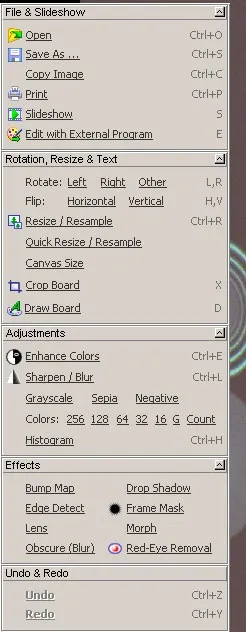

Меню обробки зображення в FastStone Image Viewer. Для повного щастя не вистачає «піпетки балансу білого» і елементарних кривих.
Меню поліпшення кольору (Enhance Color) в FastStone Image Viewer.

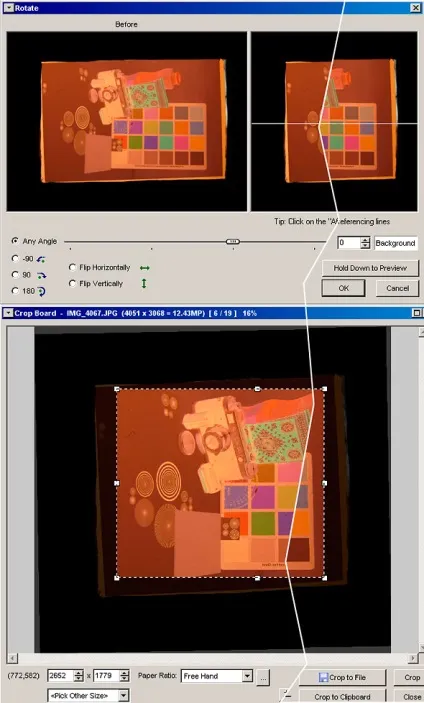

Поворот і кадрування в FastStone Image Viewer.

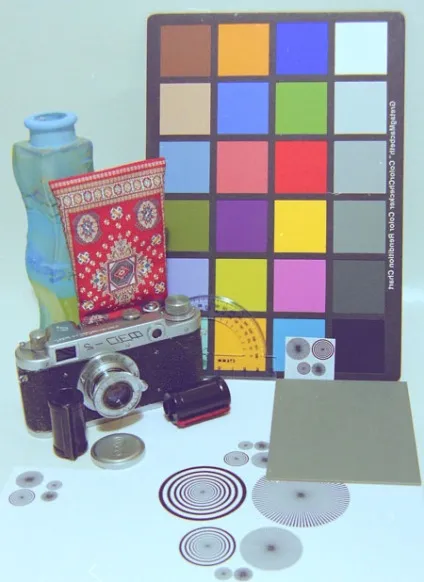

Результат перетворення знімка кольорового негативу за допомогою FastStone Image Viewer (баланс білого при зйомці встановлювався по зоні сірої карти на знімку).

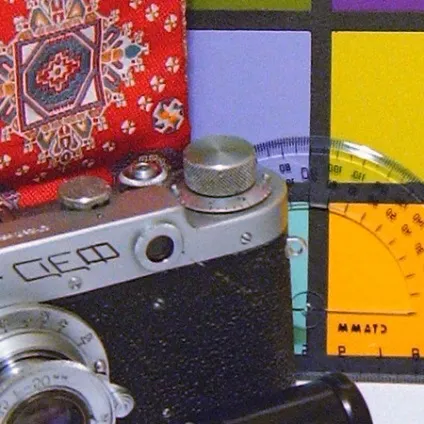

Фрагмент 1: 1 знімка негативу.

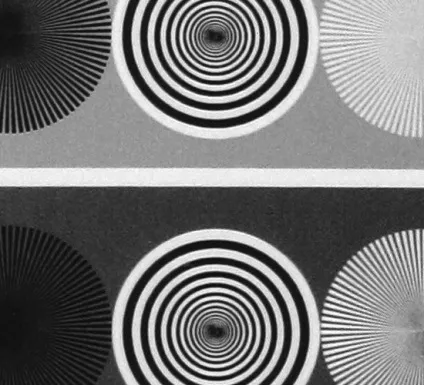

Мініатюри знімка чорно-білого негативу (зліва) і обробленого знімка (інверсія + контраст, праворуч).
