Обмін даних Mathcad і Excel
повернутися на головну сторінку можна, скориставшись посиланням.

1. Імпорт даних з Excel в MathCAD

Щоб вставити в документ MathCAD електронну таблицю Excel, потрібно виконати наступні операції:

  • Запустити, задіявши відповідну команду меню Insert (Вставити) або кнопку панелі Standard (Стандартні), діалог Component Wizard (Майстер компонентів).
  • У списку вікна, що з'явилося вибрати рядок Excel і натиснути кнопку Next (Далі) (рис.1).

    Обмін даних mathcad і excel

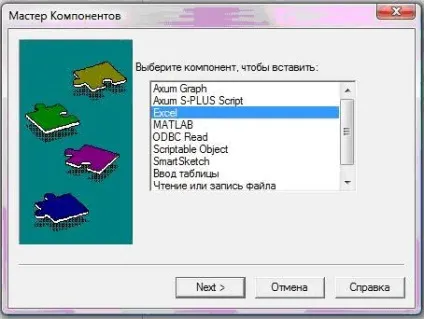

    Мал. 1. Рис. 1 Вибір потрібного компонента

    У діалоговому вікні Excel Setup Wizard (Майстер установки Excel) вибрати один з наявних параметрів в залежності від типу розв'язуваної проблеми. Так, якщо потрібно провести експорт якихось даних з MathCAD в Excel з метою їх обробки, то потрібно активізувати опцію Create an empty Excel worksheet (Створити новий документ Excel). Якщо ж необхідно імпортувати в MathCAD дані з існуючого Excel-файлу, то потрібно відзначити налаштування Create from file (Створити з файлу).

    Будь-компонент може бути вставлений в документ MathCAD як в своєму звичайному вигляді (для Excel це буде таблиця), так і в формі маленької картинки - іконки (Icon). Ніяких відмінностей в роботі з компонентом в цих двох формах не існує, тому вибір типу його виду повинен визначатися вашими вподобаннями і специфікою розв'язуваної задачі (використання іконок дозволяє значно економити місце на документі). За замовчуванням компонент вставляється в своєму звичайному вигляді. Для того щоб уявити його в формі іконки, потрібно задіяти параметр Display as Icon (Показати як іконку) діалогового вікна Excel Setup Wizard (Майстер установки Excel) (рис. 2).

    Обмін даних mathcad і excel

    Мал. 2 Іконка компонента Excel

    В результаті здійснення описаних вище дій в документі MathCAD з'явиться таблиця, дуже схожа на звичайну таблицю введення (Input Table). У тому випадку, якщо потрібно було вставити порожній лист Excel, вона буде містити оператор присвоювання (для того щоб ви могли задати необхідно прописати ім'я матриці, дані з якої випливає занести в таблицю.

    2. Імпорт даних з MathCAD в Excel

    Існує 3 способи передачі даних з MathCAD в Excel:

    Цей метод корисний, коли у вас невелика кількість даних, які потрібно експортувати з Mathcad і в таблицю Excel. Щоб скопіювати дані з Mathcad і вставте їх в Excel, дотримуйтесь інструкцій для копіювання даних в буфер обміну:

    2. Лише один раз з масиву

    Якщо у Вас є дані, що зберігаються в Mathcad, ви можете експортувати їх в таблицю Excel. Щоб зробити це, дотримуйтесь інструкцій для експорту даних в файл даних:

  • Тип = відображати результати змінної.
  • Якщо потрібно відобразити результати у вигляді матриці, двічі клацніть по матриці, і використовуйте Format / Result ... для зміни відображення на "таблиця".
  • Натисніть на вихідну таблицю правою кнопкою миші, щоб бачити спливаюче меню.
  • Виберіть Export для запису файлу (рис. 3).

    Обмін даних mathcad і excel

    Мал. Мал. 3 Експорт даних

  • У розділі "Files of type", виберіть формат файлу, який потрібно створити. Використовуйте діалогове вікно для пошуку папки, в якій даний файл буде створений і введіть ім'я файлу даних. Потім натисніть кнопку "Зберегти".
  • Дані експортуються в файл, вказаний Вами.

    3. Таким чином, щоб при зміні даних в MathCAD, дані в Excel також змінювалися.

    Якщо у Вас є дані, що зберігаються в масиві Mathcad, ви можете написати його в таблицю Excel, включивши компонент File Read / Write. Цей компонент запише дані з Mathcad у зовнішній файл даних. У ньому також встановлюється прямий зв'язок між Mathcad і файлом так, що, якщо дані в Mathcad зміняться, дані перепишуть у файлі даних. Для введення даних в таблицю Excel таким чином, дотримуйтесь інструкцій по вводу даних в файл даних:

  • Натисніть на порожнє місце на робочому аркуші.
  • Виберіть Insert / Component ...
  • Виберіть читання або запис файлу зі списку та натисніть Next.
  • Виберіть Write to a data source і натисніть Next.
  • Зі списку Формат файлу виберіть Excel.
  • Напишіть або виберіть за допомогою Огляд ... ім'я файлу, який Ви хочете записати.
  • Натисніть Готово. Ви побачите іконку компонента Читання / Запис файлу і шлях до файлу даних:
  • У місці для заповнення запишіть ім'я даних Mathcad, які будуть записані в файл даних.

    Виконала Сенокосова Анна
