Обігрівач для гаража своїми руками креслення і інструкція

Багато автолюбителів мають будинок для свого авто в гаражних кооперативах, але де б він не був, опалення цього приміщення треба продумати заздалегідь. Для нормальної роботи автомобіля треба підтримувати температуру в гаражі не менше +5? С, тому це приміщення краще опалювати. Обігрівач для гаража своїми руками виконати нескладно, навіть новачкові.

Види обігрівачів для гаража

Раціональні господарі ще в початковій стадії проектування ангара для авто продумують його утеплення, вентиляцію і обігрів. Останній здійснюється за допомогою:

• газових установок;

• електрообладнання;

• твердопаливних котлів.

Кожен з наведених пристроїв має свої особливості. Останній вид найдешевший, для нього використовують різні печі для обігріву починаючи з «буржуйок» і закінчуючи більш дорогими сучасними моделями. Але за всіма ними треба регулярно доглядати, їх нормальне функціонування вимагає постійної наявності палива у вигляді дров, вугілля, тирси та інших деревних відходів.

Електрообігрівачі існують різних видів. Вони відрізняються нагрівальними елементами, які бувають у вигляді спіралей або діелектричних пластин. Останнім часом знайшли широке застосування компактні інфрачервоні обігрівачі. Їх можна легко переносити в потрібне місце.

Особливою популярністю користується водяна опалювальна система, головним компонентом якої є піч для обігріву. Але її часто замінюють твердопаливні котли. Існують їх моделі, що працюють близько двох тижнів на одній закладці дров або вугілля.

Газові обігрівачі для гаража не вимагають великих витрат, вони є найбільш економними в експлуатації, тому їх застосовують найчастіше. Для гаража принципово не важливий вибір моделі котла, в це приміщення підійде варіант як з відкритою, так і з закритою камерою горіння. Багато з них оснащені спеціальною системою захисту, завдяки якій при високій температурі і відсутності тяги відбувається блокування подачі палива.

Покрокова інструкція установки дешевого обігріву гаража

Існує кілька способів економно опалити будинок автомобіля. Кожен вибирає свій варіант в залежності від матеріальних засобів, особливостей приміщення і частоти його використання.

конвекторне опалення

Електричні конвектори - один з найбільш економних варіантів опалення такого приміщення, який до того ж можна зробити самостійно без допомоги фахівців і попередніх проектів. При виборі різновиди та потужності конвектора береться в розрахунок площа гаража.

Орієнтовно для приміщення, де буде знаходитися одна машина, потрібно 3-4 обігрівальних приладу потужністю 1-1,5 кВт. Але перед їх установкою слід ретельно перевірити електропроводку, чи витримає вона сумарну потужність пристроїв.

Установка конвекторний системи опалення складається з наступних етапів:

1. На стінах приміщення проводиться розмітка місць кріплення батарей.

2. Здійснюється установка конвекторів та підключення їх до електромережі.

3. Для рівномірного обігріву простору треба розташувати батареї якнайдалі один від одного.

4. Підключається модуль, який буде контролювати температуру. Він в разі потреби зможе автоматично відключити підігрів або, навпаки, при сильних заморозках сам включить його.

Газове опалення

Газовий обігрівач для гаража краще вибрати з коаксіальним димарем. Це спростить монтажні роботи. Такі моделі надійні і прослужать більше 10 років. Але у них є все ж один недолік - необхідність додаткового місця для установки газового балона за межами гаража, так як зберігати його в приміщенні суворо заборонено.

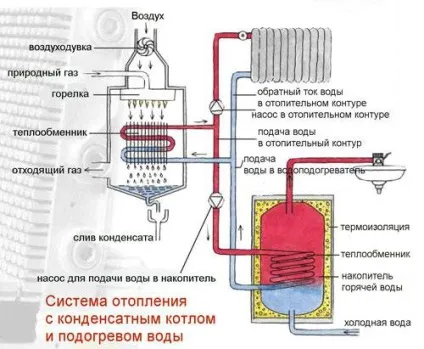

Якщо в гаражі є централізована вода, то в цьому випадку для обігріву доцільно встановити газовий котел. На наведеній схемі видно, що для запуску такої опалювальної системи буде необхідно придбати радіатор і труби. Гараж має невеликі розміри, тому обігрівач з техніки безпеки слід встановити поруч з вікном. Тільки для газового котла необхідно передбачити невелику прибудову, так як його не можна утримувати в одному приміщенні з автомобілем. До того ж цей прибудовах повинен бути з окремими дверима.

Принцип роботи опалювальної системи полягає в наступному: холодна вода, проходячи через накопичувач, потрапляє в газовий котел і, нагріваючись, надходить в радіатори і рукомийник.

В якості палива використовується багаторазовий балон, який можна заповнити на газових станціях. Газ найчастіше застосовується природний скраплений або суміш з пропану і бутану.

Газовий обігрівач - один з найбільш якісних опалювальних приладів. Але через необхідність отримання дозволу від газової служби та обов'язкової наявності підсобного приміщення не всі можуть його собі дозволити.

пічне опалення

Ще одним видом обігріву гаража, який не займе багато ресурсів, є використання обігрівача у вигляді печі. Він може працювати не тільки на дровах, але і на відпрацювання.

При виборі цього способу слід врахувати два головних правила:

• приміщення, в якому буде використовуватися обігрівальне пристрій, повинно бути добре вентильованими;

• місце розташування печі вибирається подалі від легкозаймистих речей.

При використанні дров вони швидко витрачаються, тому оптимальним варіантом буде застосування агрегату, що працює на відпрацюванні. Цей матеріал практично безкоштовний і завжди є в наявності. Таку піч можна виконати самостійно.

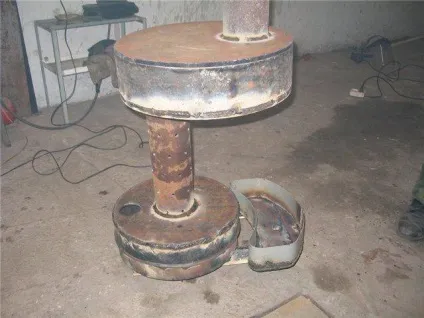

Конструктивно в неї входять такі частини:

• дві ємності - верхня і нижня. Остання є топкою. У верхню буде заливатися паливо через спеціальний отвір;

• труби, яка з'єднує ці два перфоровані резервуара;

• патрубка з витяжною трубою.

Конструкція печі повинна бути розбірної, так як періодично необхідно буде усувати накип з внутрішніх стінок. Головним достоїнством печі є її найдешевше пальне - відпрацьоване масло, а також простота пристрою, причому розміри можна підібрати самостійно.

Піч своїми руками робиться наступним чином:

1. Необхідно підготувати лист металу товщиною 4-6 мм. З нього виконати дві діаметральні ємності.

2. До однієї з них приварити патрубок.

3. На нього встановити оцинковану трубу. Вона буде виконувати роль витяжки.

4. Частина з патрубком є ​​верхньою, і повинна бути знімною. Завдяки цьому буде проводитися періодичне очищення печі (раз в 10 днів) від кіптяви. Також в ній треба передбачити вікно з кришкою. У нього буде заливатися відпрацьоване масло.

5. До нижньої і верхньої ємності приварюється сполучна труба діаметром до 100 мм.

6. Можна на нижній частині передбачити ніжки.

Для роботи грубки використовується машинне, трансформаторне або трансмісійне масло будь-якого ступеня очищення. Розпал здійснюється папером або газетою. Їх укладають в нижній резервуар і заливають відпрацьованим паливом. Через певні проміжки часу його порційно підливають.

водяне опалення

Як зробити обігрівач на водяній основі своїми руками з підручних засобів? Спочатку зварюються металеві труби в батареї довільної форми, зазвичай їх виконують у вигляді змійовика. Дві підуть для обігріву гаража, а ще одна призначена для оглядової ями. Окремо від них відбувається підготовка саморобного котла, в якому буде знаходитися ТЕН, а до нього кріпиться магнієвий стрижень, оберігає резервуар від накипу.

Після підготовки всіх частин опалювальної системи переходять до їх установці:

1. На стінах розташовуються батареї, вони з'єднуються між собою пластиковими гнучкими трубами, замість кріплення на них встановлюються фітінг-з'єднання.

2. Прикріплюється котел, а до нього манометр для відстеження тиску.

3. Для запуску системи спочатку в неї заливають воду, а потім на батареях відкривають заглушки. Вони призначені для відводу повітря.

4. Ведуть налагодження насоса, переводять його в потрібне положення. Здійснюють запуск системи і перевіряють її герметичність.

Наведені варіанти створення обігрівача для гаража своїми руками виконуються з мінімальними витратами. Їх конструкція і установка досить прості навіть для новачків. При дотриманні всіх правил безпеки гараж буде теплим за любої погоди.
