У машинобудуванні найбільшого поширення набули метричні кріпильні різьби. ГОСТ 9150-81 (СТ РЕВ 180-75) нормує їх профіль, який являє собою рівносторонній трикутник з кутом # 945; при вершині 60 0 і вихідної висотою H (рисунок 85). Номінальний профіль, загальний для зовнішньої (болта) і внутрішньої різьби (гайка), виходить шляхом зрізу вершин витків по зовнішньому діаметру на H / 8 і по внутрішньому діаметру H / 4.

Основними параметрами профілю метричної різьби є:

H- висота вихідного рівностороннього трикутника;

Н1 - робоча висота профілю

d = D - номінальні значення зовнішніх діаметрів болта і гайки;

d1 = D1 - номінальні значення внутрішніх діаметрів болта і гайки;

d2 = D2 - номінальні значення середніх діаметрів болта і гайки;

d3 - величина внутрішнього діаметра по дну западин;

# 945; - кут профілю різьби (# 945; = 60 0);

P - крок різьби (Pn = P × n - хід многозаходних резьб; n-число заходів);

R - радіус заокруглення дна западини різьблення болта; [1]

Номінальні розміри метричних резьб - студопедія

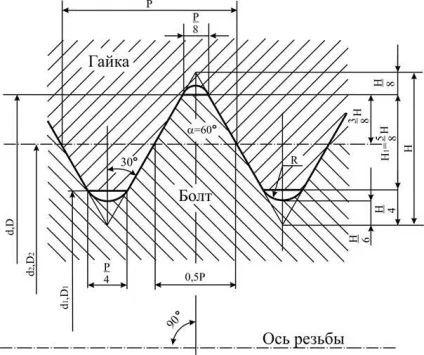

Малюнок 85 - Номінальний профіль метричної різьби

За номінальний діаметр метричної різьби умовно приймають її зовнішній діаметр. Номінальний розмір вказується в позначенні після букви М. Наприклад М10, М32 і т.д. Встановлено три ряди номінальних значень метричних резьб в інтервалі від 0,25 до 600.

Середній діаметр є основним і являє собою діаметр уявного, співвісного з різьбленням круглого циліндра, кожна утворює якого перетинає профіль так, що її відрізки, утворені при перетині з канавкою, дорівнюють половині нормального кроку P.

Крок різьби P є відстань по лінії, паралельній осі різьби між середніми точками найближчих однойменних бічних сторін профілю різьби, що лежать в одній осьовій площині по одну сторону від осі різьби (ГОСТ 11708 82). Метрична різьба для діаметрів від 1 до 68 мм передбачає набір кроків. Найбільший з цього набору називають великий крок, а решта - дрібні. Різьблення з діаметрами понад 68 мм до 600 мм мають лише дрібні кроки і призначаються в тонкостінних деталях обмеженою довжиною свинчивания для підвищення міцності в умовах толчкообразних і вібраційних навантажень.

Величина дрібного кроку вказується після номіналу. Наприклад: М10 × 1. Величина великого кроку не вказується.

кут профілю # 945; - кут між суміжними бічними сторонами різьби в площині осьового перерізу.

- умовне позначення напрямку витків; ліві різьби позначаються буквами LH, а для правих позначення - відсутня.

Для многозаходних метричних резьб після номінального діаметра вказується величина ходу, а потім в дужках - величина кроку (М 24 × 3 (Р1) - трехзаходная метрична різьба).

17.3 Взаємозамінність кріпильних метричних резьб.

Взаємозамінність метричної різьби визначається двома факторами:

а) здатністю згвинчуватися на заданій довжині згвинчування l;

б) забезпеченням при цьому необхідної міцності з'єднання.

Основним параметром, що впливає на взаємозамінність резьб є бічний зазор. Він являє собою різницю між середніми діаметрами різьблення гайки і болти.

,

тобто бічний зазор визначається як різниця середніх діаметрів по перпендикуляру до осі різьби.

Чим більше бічний зазор, тим вище здатність різьблення до згвинчення, але тим менше міцність нарізного сполучення.

На здатність деталей згвинчуватися істотно впливає похибка кроку різьблення і кута профілю.

Припустимо, що болт має теоретично точний профіль з кроком P. Гайка має крок Pг

Номінальні розміри метричних резьб - студопедія

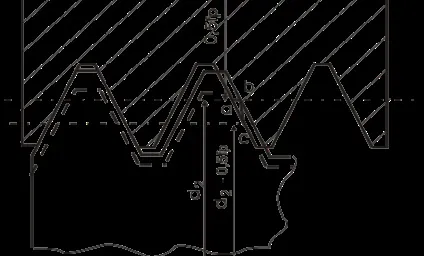

Малюнок 86 - Діаметральна компенсація похибок кроку різьблення

Припустимо, що у болта теоретичний профільний кут a / 2, а у гайки профільний кут нестандартний. Так як профільні кути у гайки і болти різні, то станеться накладення профілів, і згвинчення відбуватися не буде. Збільшення D2 на величину забезпечить свинчивание.

Номінальні розміри метричних резьб - студопедія

Малюнок 87 - Діаметральна компенсація похибок кута профілю

Обидві похибки - кроку p і кута профілю a можуть бути компенсовані. Розглянемо ділянку різьбовій пари з посадкою поблизу середнього діаметра і поставимо питання, чи буде згвинчуватися ця резьбовая пара, якщо середній діаметр болта виконаний по найбільшому граничному розміру, а гайки за найменшим, тобто ці діаметри рівні. При виготовленні, як болт, так і гайка мають якісь похибки кроку різьблення і кута профілю, тому відповідь на поставлене запитання - негативний. Щоб в розглянутому прикладі не допустити підйому профілю різьби болта вище номінального профілю гайки нижче номінального, необхідно, очевидно, зробити для болта деякий штучне заниження його, а для гайки - завищення. Ці заниження та завищення, так звані діаметральні компенсації, покликані компенсувати відхилення половини кута профілю і кроку. Тому прийнято розрізняти два поняття: власне середній діаметр, тобто діаметр без розглянутих похибок, і наведений середній діаметр, що враховує відхилення. Наведений середній діаметр болта дорівнює

,

де і - компенсаційні зазори болта.

,

де і - компенсаційні зазори гайки.

Незважаючи на те, що похибки кроку і кута профілю істотно впливають на свинчивание різьблення, вони не нормуються і їх контроль при виготовленні різьби не передбачається (крім різьби з натягом і резьб перехідних посадок).
