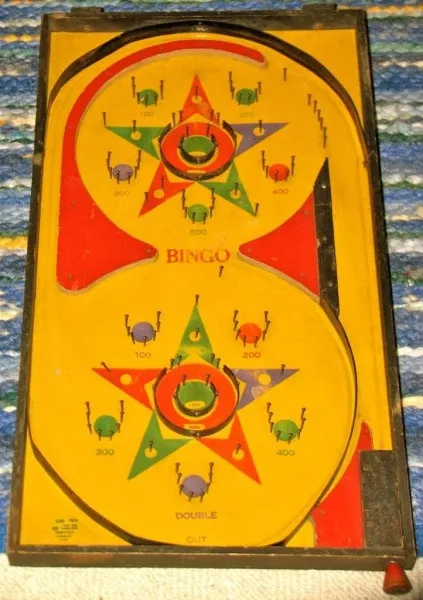

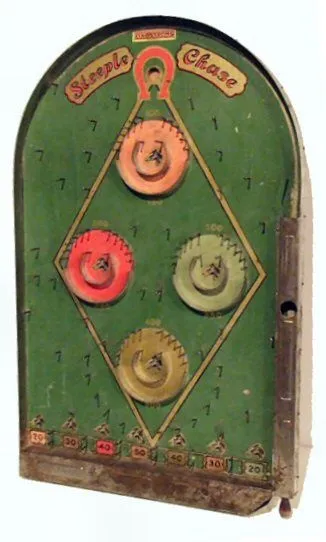

Доброго дня, мозгочіни. Хочу розповісти вам про те, як я зробив просту і досить захоплюючу настільну гру - пінбол, хоча строго кажучи це не зовсім пінбол, а скоріше гібрид настільного футболу та гри «bagatelle». Цікаво? Тоді Новомосковськ далі ...

При створенні вироби я не був упевнений, що зможу зробити прийнятні фліппер або пусковий механізм, тому і вирішив зробити цей своєрідний «гібрид». У підсумку гра вийшла напрочуд гарною, але кінцеве є потенціал для доопрацювання.

Пусковий механізм і елементи настільного футболу я придбав онлайн, як кульок саморобки були використані 15мм-е кульки з підшипників. Деталі в стилі «minecraft» я взяв ід дешевого набору, так само придбаного онлайн, а minecraft-картинка була скачав з інтернету, відредагована і роздрукована на вінілової самоклеючій плівці.

Крок 1: Створення корпусу

На малюнку показані розміри готового корпусу, але все ж велика частина деталей конструкції створювалися по ходу процесу.

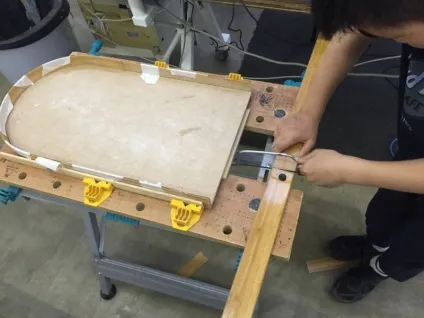

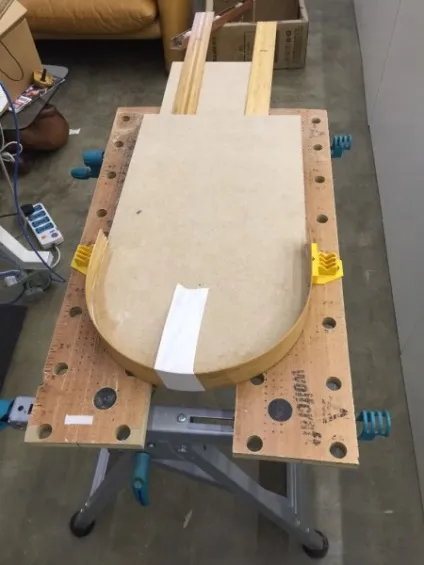

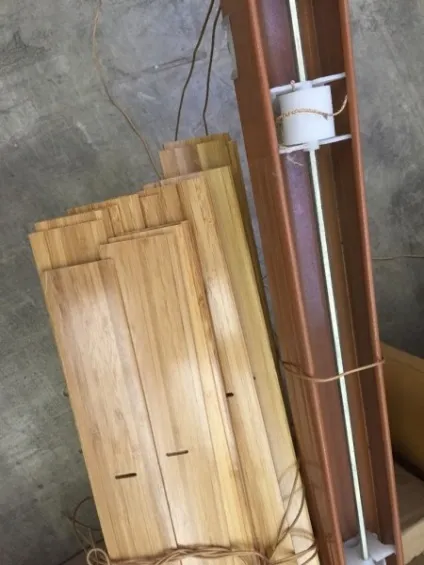

Основа корпусу двошаровий, на першому з них проходить сама гра, а на другому, який відстоїть від першого на 18мм, зроблені канали повернення кульки в очкову зону. Матеріал корпусу це 9мм-й МДФ, який має дуже плоску і відмінну поверхню для пересувань кульки, до того ж легко ріжеться. Прямі та вигнута бічні мозгостенкі зроблені з двох бамбукових пластин від старого жалюзі. Але підійде будь-яка тонка, гнучка фанера або шпон, або навіть алюмінієва смуга.

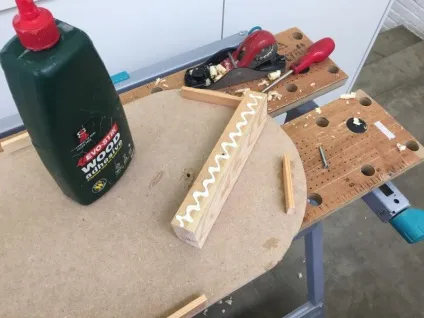

Супорти для стержня від настільного футболу зроблені з більш товстого бамбука все тих же жалюзі. Він дуже міцний і дає хорошу опору, але вважаю, підійде і будь-яка дощечка. Всі інші дерев'яні деталі саморобки зроблені з обрізків деревини м'яких порід, які завжди можна легко знайти.

Крок 2: Розмітка ігрового поля

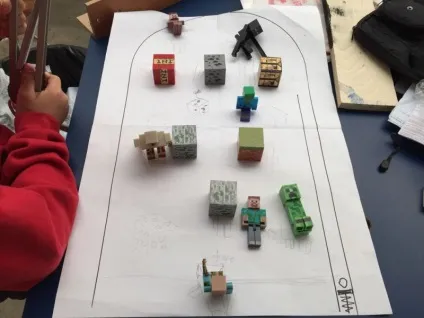

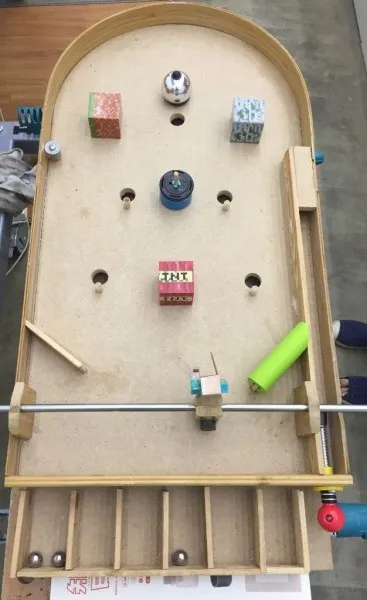

Після того як основа корпусу була зроблена, я перейшов до розмітки ігрового поля. Суть в тому, щоб для реалізації тематики використовувати недорогі іграшки в стилі «minecraft», і необхідно було вирішити як їх розмістити.

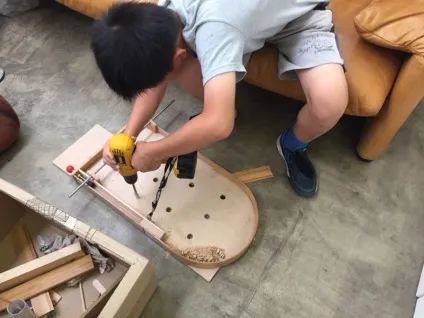

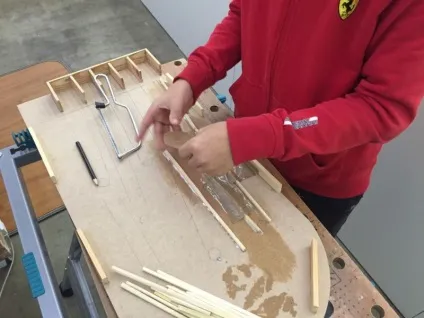

Блоками я прикрив кілька отворів, що б під час гри мозгошарік як би «зникав» в них. На нижньому шарі, для створення каналів, що направляють кульку в очкову зону, були використані дерев'яні палички.

Крок 3: Тестування гри

Коли настільна мозгоігра була зібрана, я спробував зіграти в неї, щоб подивитися, що необхідно ще доробити. Під час цього тестування я помітив, що кулька має тенденцію «залітати» в одні і ті ж осередку, тому я додав більше «стовпчиків», щоб порушити цю тенденцію і зробити більш випадкове рух кульки.

Ще я помітив, що кулька спускається вниз швидше, ніж планувалося, тому я рубанком зняв трохи матеріалу з підпори корпусу, щоб знизити кут нахилу ігрової поверхні.

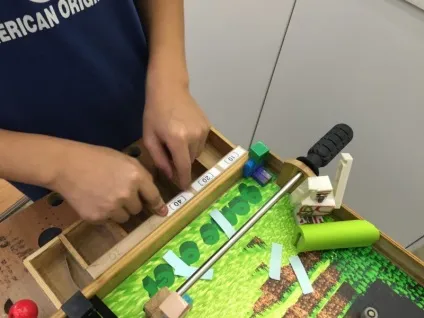

Під час гри «Steve» штовхає кульку назад на ігрове поле. Але після цього «стусана» він не повертався у вертикальне положення і щоб виправити це, я утяжелил його болтом М10.

Крок 4: Установка бамперів, пасток і дзвіночків

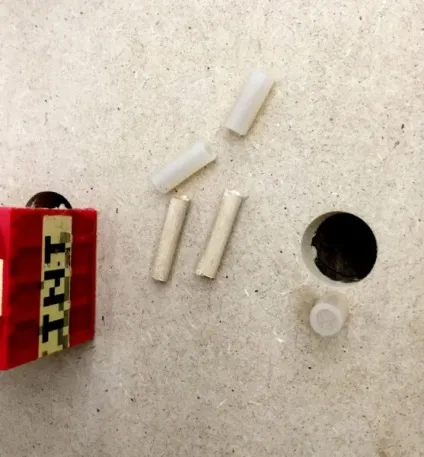

Бампери цієї саморобки були зроблені з дюбелів діаметром 5мм, на які надіта в два шари силіконова трубка (з магазину автозапчастин). Дана конструкція дає хороший відскік.

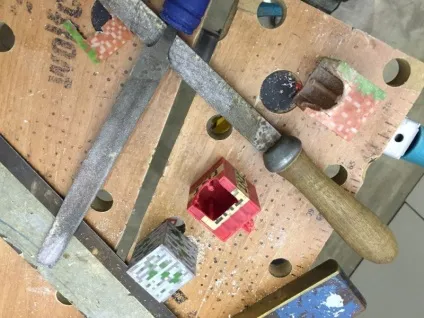

Іграшки використані для декорування ігрового поля зроблені з дешевого стиролу. Він крихкий і йому важко надавати форму, але за допомогою бормашинки і ручного інструменту я все ж домігся свого. До ігровому полю ці деталі мозгоподелкі я приклеїв гарячим клеєм.

Зелені бампери я зробив зі смужок піни, які надягають на кромки столів для захисту малюків, учнів ходити. Ці смужки просто попалися під руку, спочатку я планував використовувати для створення такого ж ефекту силіконові трубки.

На ігровому полі є ще два дзвіночка. Це недорогі велосипедні дзвіночки, від яких я ножівкою відпиляв їх кріплення, і як і всі інші деталі, приклеїв їх за допомогою клейового пістолета.

Крок 5: Наклейка картинок

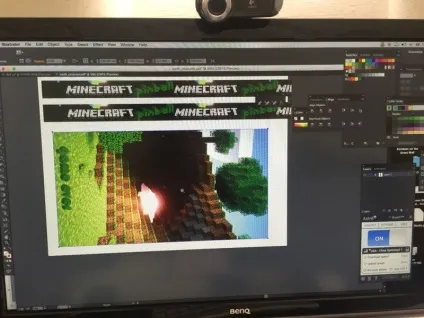

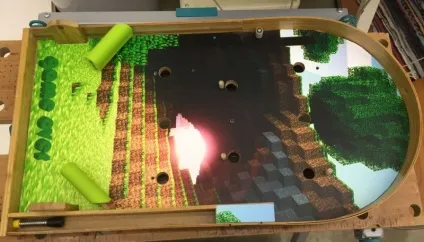

В інтернеті я знайшов відповідні «minecraft» -шпалери і подредактировал їх під свою мозгоподелку. А ще зробив кілька особливих малюнків для інших поверхонь настільного пинбола. Всі картинки роздрукував на самоклеїться вінілі і прикрасив ними гру.

Крок 6: Пора играть!

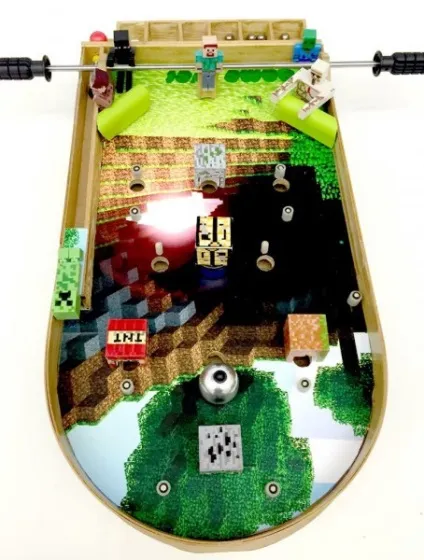

Настільна мозгоігра готова.

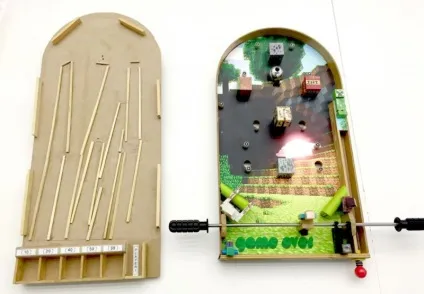

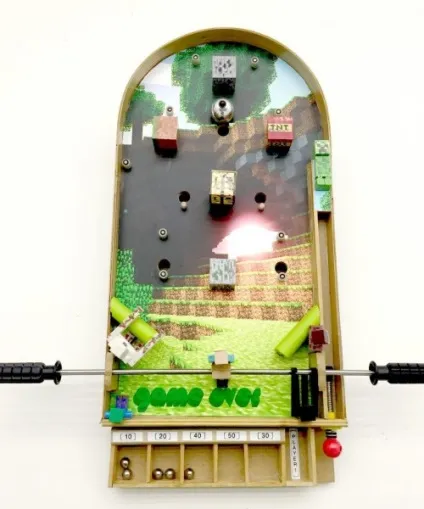

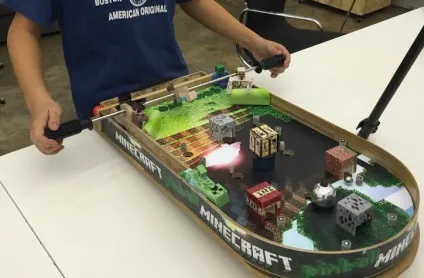

На першому фото показані окремо нижній і верхній яруси гри, зліва можна побачити направляючі канали та очкові осередки, а справа саме ігрове поле. На іншому фото повністю показана готова і зібрана гра.

На цьому все, удачі вам в створенні своєї версії цієї мозгоподелкі!
