Налаштування супорта
Велосипед оснащений передньою і задньою машинкою. Функцією передньої машинки є пересування і установка цінуй на певній зірочці механізму каретки. Функцією задньої машинки (редуктора) є пересування і установка ланцюга на певній зірочці, а також натяг ланцюга, т.к результатом зміни положення є гадана зміна довжини ланцюга, яке повинно бути нівельовано задній машинкою.
Принципи ра бот и машинок.
- безпосередньо перед тим, як змінити становище слід розігнати велосипед, а потім зменшити на жим на педалі і пересунути риком г перемикання швидкостей,
- посилити натиск на педалі можна тоді, коли ланцюг зафіксується на зірочці принаймні на три чверті,
- перемикання слід виробляти, шляхом пересування ланцюга на сусідню зірочку,
- не можна маневрувати машинкою в той момент, коли педалі крутяться назад.

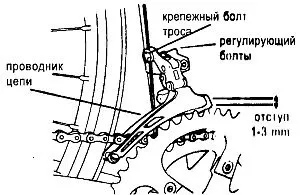

РЕГУЛЮВАННЯ ПЕРЕДНЬОЇ МАШИНКИ (отводком)
1. Установи машинку правильно на рамі, тобто ланцюг повинна бути встановлена рівномірно на зірочках і знаходиться на 1-Змм над найбільшою зірочкою.
2. Помістивши ланцюг на маленькій зірочці натягни трос і затягни болт для затиску.
3. Змінюючи положення, закріпіть крайні положення передньої машинки регулюючими болтами.
При правильній установці, передня машинка повинна гладко пересувати ланцюг з найменшої зірочки на найбільшу і навпаки.
Для регулювання крайніх положень задньої машинки служать 2 регулювальних болта, розташованих на корпусі перемикача.
1. Покрутите педалі вперед, змінюючи всі положення машинки.
2. Переставте ланцюг на найменшу зірочку.
3. Відкрутіть регулює болт троса машинки, сильно натягніть трос і знову затягніть болт.
4. Злегка відкрутіть регулювальний болт довжини троса ланцюга для того, щоб ще сильніше натягнути трос.
5. За допомогою важеля пересуньте ланцюг на наступну зірочку. Ланцюг повинна ходити беззвучно. Якщо виникне необхідність, плавно відрегулюйте роботу перемикача болтом, що регулює довжину ланцюга.
Увага: зміна положення передньої і задньої машинки слід досягати тільки під час крутіння педалями.
Машинки не повинні одночасно працювати в крайніх положеннях, тому що це веде до збільшення гулу роботи пристроїв, а також швидкий вихід з ладу цінуй, перемикачів і приводних зірочок.
Увага: перемикачі типу Index обладнані спеціальними тросами, -які попередньо стабілізовані.
Увага: Експлуатація велосипеда з не відрегульованими перемикачами може привести до повного виходу з ладу елементів машинок.
Матеріал надав: Антон
