Нижче представлено меню насторойкі BIOS системної плати P35 Diamond. Всі функції, пов'язані з продуктивністю, за винятком периферійних пристроїв, системного часу, управління живленням, знаходяться в розділі "Cell Menu". Бажають налаштувати частоту процесора, пам'яті або інших пристроїв (наприклад, шини графічної карти і Південного Моста) можуть скористатися цим меню.
Увага: Ефективність розгону залежить від навколишніх умов, тому ми не можемо гарантувати працездатність пріведенниж далі налаштувань на кожній системній платі.
Увага:
Дуже важливо зберегти стабільність системи при установці операційної системи (ОС). Будь-яка незначна помилка може викликати нестабільну роботу ОС. Тому ми настійно ремомендуем, використовувати стандартні настройки при установці ОС.
Розділ Cell Menu системної плати P35 Diamond
Всі налаштування, що стосуються розгону, знаходяться в розділі "Cell Menu". У них входять:
D.O.T. control (керування технологією динамічного розгону)
Intel EIST (вдосконалена технологія Intel SpeedStep®)
Adjust CPU FSB Frequency (настройка частоти CPU FSB)
CPU Ratio CMOS Setting (установка множника частоти процесора)
Advanced DRAM Configuration (спеціальні настройки динамічної пам'яті)
FSB / Memory Ratio (співвідношення частот FSB і пам'яті)
PCIEx4 Speed Controller (управління швидкістю PCIEx4)
Adjust PCIE Frequency (частота шини PCIE)
Auto Disable DIMM / PCI Frequency (автоматичне відключення тактової частоти DIMM / PCI)
CPU Voltage (напруга живлення CPU)
Memory Voltage (напруга живлення пам'яті)
VTT FSB Voltage (напруга живлення VTT FSB)
NB Voltage (напруга живлення Північного Моста)
SB I / O Power (живлення введення / виведення Південного Моста)
SB Core Power (живлення ядра Південного Моста)
Spread Spectrum (обмеження спектра тактової частоти)
Інтерфейс розділу "Cell Menu" дуже простий і об'єднує в групи подібні функції; користувачі можуть зіставляти схожі функції і виконувати настройки крок за кроком.
Перед початком розгону встановіть функції "D.O.T. Control" і "Intel EIST" в стан Disabled (вимкнено) (за замовчуванням - включено). Ці функції слід відключити для того, щоб можна було поставити призначені для користувача значення напруги живлення процесора і системної шини. Після виконання цих налаштувань з'явиться опція "CPU Ratio CMOS Setting (установка множника частоти процесора)".
Далі докладно розглядається кожен з пунктів меню, пов'язаних з налаштуванням):
Adjust CPU FSB Frequency (настройка частори CPU FSB):
Після завантаження оптимізованих налаштувань ця функція автоматично визначить і покаже частоту CPU. Наприклад, для процесора Intel Core 2 Duo E6850, тут буде показано значення "333 (MHz)". Налаштування частоти може виконуватися цифровими клавішами або клавішами "Page Up" і "Page Down". В процесі настройки величина, показана сірим шрифтом "Adjusted CPU Frequency" (встановлене значення частоти CPU), буде змінюватися відповідно до встановленої частотою.
CPU Ratio CMOS Setting (установка множника частоти процесора).
Залежно від номінальної частоти використовуваного процесора, наприклад, 1333MHz, 1066MHz і 800MHz, діапазон множників буде різним. Зазвичай частота знижена до мінімуму, що підвищує стабільність роботи і забезпечує успіх розгону.
Advanced DRAM Configuration (спеціальні настройки DRAM):
Цей пункт призначений для налаштування затримок в робочому циклі пам'яті. Чим менше значення, яке тим вище швидкість. Однак межа залежить від якості використовуваних модулів пам'яті.
FSB / Memory Ratio (співвідношення частот FSB і пам'яті):
Ця установка визначає зв'язок між частотами FSB і пам'яті. Якщо вона встановлена в стан "Auto", частота пам'яті буде дорівнює частоті FSB процесора. Якщо вона задається користувачем, дотримуйтесь правилом 1: 1.25. Наприклад, процесор 1333MHz з пам'яттю DDR2-800, далі 1333MHz / 4 x 1.25 x 2 = 833MHz. Частота пам'яті DDR2 складе 833MHz.
Порада :
Йдучи назустріч побажанням ентузіастів розгону, компанія MSI створила в "Cell Menu" особливий режим "Power User mode" (призначений для користувача режим харчування). Просто натисніть "F4", і здасться приховане меню. Пункти меню "Power User mode" орієнтовані на настройку пам'яті і включають в себе величини SCOMP і ODT.
Adjust PCIE Frequency (настройка частоти PCIE):
Зазвичай частота шини PCI Express не має прямого зв'язку з розгоном; проте її тонка настройка також допоможе розгону. (Установка за замовчуванням становить 100, її не рекомендується збільшувати понад 120, це може пошкодити графічну карту.)
Memory Voltage (напруга живлення пам'яті):
Оскільки пам'ять управляється Північним Мостом, напруга її харчування має бути збільшено разом з напругою живлення ядра Північного Моста. Зрозуміло, граничне значення напруги залежить від якості модулів пам'яті. Чи готові поділитися з вами радою: при збільшенні напруги живлення пам'яті не слід занадто сильно підвищувати її частоту.
VTT FSB Voltage (напруга VTT FSB):
Щоб забезпечити близькі напруги живлення всіх основних пристроїв напруга VTT FSB також має бути підвищено. Підвищення не повинно бути великим, щоб не викликати негативного ефекту.
1.8V, що підвищить стабільність спільної роботи Північного і Південного Мостів, а також допоможе розгону.
SB Core Power (живлення ядра Південного Моста):
Раніше при розгоні Південний Міст ігнорувався, однак при підвищенні напруги живлення він збільшує продуктивність.
Крім того, пам'ятайте, MSI в налаштуваннях напруги живлення виділяє різними кольорами різні їх значення: сірий відповідає стандартному, білий означає безпечне значення, небезпечне виділяється червоним.
Поради:
MSI попереджає вас: частіше перевіряйте швидкість обертання вентилятора і температуру. Гарне охолодження відіграє при розгоні визначальну роль.
У розділі User Settings (призначені для користувача настройки) "Press Enter" (Натисніть Введення), щоб зберегти параметри BIOS.
При невдалому розгоні, у користувачів залишається можливість увійти в розділ User Setting (призначені для користувача настройки) для установки найбільш підхожих параметрів, щоб відновити нормальну роботу.
Як розігнати системну плату P35 Diamond
Раніше, ніж очікувалося, платформа Intel вступила в еру пам'яті DDR3. Пам'ять DDR3 володіє більш низьким робочою напругою, виділенням тепла і більш високою тактовою частотою. Вона обладет кращою ефективністю розгону, ніж DDR2. Проте, чіпсет і модулі пам'яті як і раніше не мають оточення, відповідного розгону, і це обмежує потенціал DDR3.
Системна плата MSI P35 Diamond від MSI поставляється з пам'яттю DDR3 і зовні дуже схожа на P35 Platinum. Вона володіє великим потенціалом, ніж предшественіца. Системна плата P35 Diamond може підтримувати багатоядерні процесори Intel 1333MHz і використовувати модулі пам'яті 1066MHz DDR3, що володіють видатною продуктивністю (специфікація вироби знаходиться тут).
Поради:
При розгоні підвищується напруга живлення основних пристроїв, і вони виділяють більше тепла, ніж зазвичай. Тому охолодження стає при розгоні важливою проблемою.
Разом з системною платою P35 Diamond ми використовували процесор Intel Core 2 Duo E6850. Модулі пам'яті надані компанією Corsair CM3X1024-1066C7 DDR3-1066, графічна карта Nvidia GeForce 8600GTS, жорсткий диск Western Digital WD740ADFD.

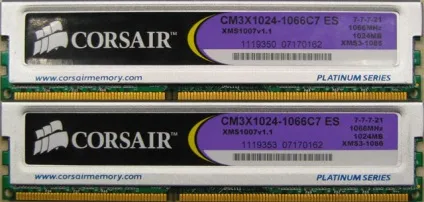

Модулі пам'яті Corsair CM3X1024-1066C7 DDR3-1066 / 7-7-7-21 / 1024MB / 1.5V
Пам'ять DDR3 володіє більш низьким робочою напругою, виділенням тепла і більшою тактовою частотою, що забезпечує кращу ефективність розгону. При установці модулів пам'яті важлива настройка напруги харчування.
Стандартна настройка BIOS:
Вид вікна програми визначення параметрів системи (CPU-Z 1.40):
Следующмі кроком ми входимо в розділ "Cell Menu" в BIOS. Далі ми встановлюємо частоту 450MHz, множник частоти 8, що гарантує стабільність. Згідно зі специфікацією чіпсета P35, при підвищенні частоти CPU змінюється також частота пам'яті. Тому, для досягнення стабільності ми змінюємо співвідношення частот FSB / пам'яті на 1: 1.
На наступному зображенні показані виміряні нами робочі параметри (залежать від оточуючих умов)
Після закінчення налаштувань можна натиснути "F10" для збереження параметрів і натиснути "OK" для перезапуску системи з новими параметрами.
Далі показано стан розгону в програмі CPU-Z після перезапуску:
Зазвичай розгін зосереджений на підвищенні частоти процесора, що знижує стабільність, але залишається широко використовуваним способом. Нижче показано підвищення продуктивності, досягнуте просредством розгону.
Згідно з результатами, підвищення продуктивності становить близько 5%, і система досить стабільна. Безсумнівно, користувачі можуть визначити настройки для своїх оточуючих умов за допомогою покрокового підбору.
