Як зібрати і встановити 3G Антену стандарту CDMA.
При покупці CDMA антени у вас в комплекті повинні бути
- CDMA антена з рефлекторами і кріпильними елементами.
- Кабель бажано до 10 метрів, але при необхідності можна і більше.
- Пігтейл або перехідник антенний.
- Програма установки 3G антени «Axesstel» (тільки для USB модемів)
Перед установкою потрібно визначити з якого боку у Вас 3G сигнал краще або якісніше. Для цього попередньо збираємо антену.
Підготуємо 3G антену до використання з модемом CDMA стандарту
Зачищаємо і готуємо кабель як на картинці
Потім знімаємо кришку і скручуємо кабель з платою. Акуратна скручування кабелю - це запорука стабільного CDMA сигналу 3G інтернету.
При скручуванні важливо не поспішати якщо у вас буде щось замикати, то всі ваші зусилля зійдуть нанівець.
Зворотний шматок кабелю від CDMA антени можна "заізолювати" термоусадкой, це дасть довговічність з'єднанню.
3G Антена готова до використання c CDMA модемом
Тепер потрібно визначитися з якого боку 3G сигнал краще, для цього запускаємо програму «Axesstel». Цю програму можна завантажити у нас на сайті тут
При розпакуванні архіву у вас може попросити пароль просто натисніть - 1.

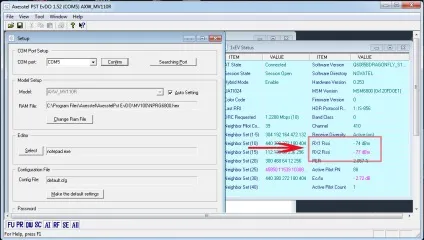

Перед вами буде вікно яке виглядає так:
Дивимося порт нашого модему, для цього відкриваємо диспетчер пристроїв і вибираємо вкладку порти (COM і LTP), там дивимося якими портами визначається 3G модем. Як правило вибираємо менший і якщо не вийшло пробуємо інший.
Після цього у вас з'явиться шкала CDMA сигналу у вікні 1x EV Status, це головне значення вашої 3G антени
CDMA антена при використанні ПО «Axesstel» бачить 3G практично скрізь!
Орієнтуємося на вкладку RX1 Rssi як вказано на малюнку. Нормальний показник цього параметра від - 68dBm до -82dBm при таких показниках 3G інтернет працює повноцінно.
Тут важливо не лінуватися, треба взяти CDMA антену, пройти навколо будинку і заміряти сигнал з усіх боків, можливо у вас є стабільний сигнал з різних джерел. Якщо є 3G сигнал з різних сторін, то потрібно заміряти швидкість і після цього вибрати кращий 3G джерело. Справа в тому, що хороший сигнал - це ще не обов'язково хороша швидкість, при хорошому сигналі може бути так що базова станція завантажена, і швидкості відповідно не буде. І навпаки сигнал не дуже, а базова станція не завантажена тоді буде хороша швидкість інтернету.
Де краще швидкість інтернету там і кріпимо CDMA антену, заводимо кабель в будинок і тільки після цього робимо останні маніпуляції. При остаточній налаштування теж не поспішаємо.
Хочу звернути вашу увагу на те що RX1 Rssi це показник опору мережі, чим він нижчий, тим краще.
Все те ж саме можна скачати в форматі PDF тут
