Найпростіший світлодіодний індикатор звуку

ПРОСТІЙШИЙ СВІТЛОДІОДНИЙ ИНДИКАТОР ЗВУКА

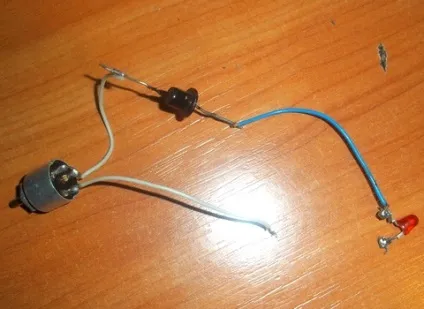

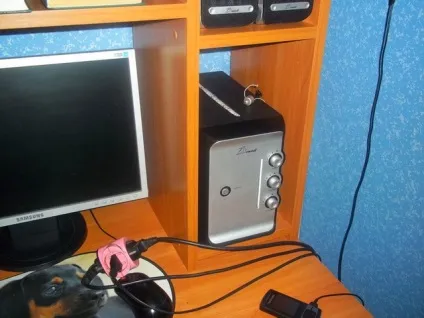

Одного разу у одного в машині побачив світлодіоди, миготливі в такт музиці. Загорівся бажанням зробити подібне і собі. Для початку, прикрашу колонки в ком, а потім спаяні і машину. Друг не знав, як і що там стоїть і блимає. Довелося самому чогось шукати в інтернеті. Одна людина дуже допоміг у пошуках і створенні простої електронних схем. У схемі всього 3 детальки, які можна придбати майже всюди: світлодіод, підстроєні резистор, діод. Сама принципова електрична схема виглядає наступним чином:

Ідикатор рівня виходить в збірці дуже легкий. Його зможе зібрати навіть людина з тремтячими і недосвідченими руками :) Резистор ставте приблизно від 1 до 22 кіло - цього буде достатньо. Діод ставив КД226. Даний випрямний діод будь-хто, здатний витримати все навантаження, зрозуміло з деяким запасом. Діоди VD3-VD6 кремнієві, з прямим падінням напруги 0,7. 1 В і допустимим струмом не менше 300 мА.

Трохи ускладнена схема здатна показати п'ять різних рівнів сигналу, але їх можна зменшити, наприклад до двох, або збільшити.

Однак при збільшенні, слід пам'ятати, що збільшуючи їх кількість, збільшується і споживана потужність всім індикатором, а чим більше піде на індикацію, тим менше дійде до колонки, отже, якщо переборщити з кількістю рівнів, можуть з'явиться провали в звуці.

Загалом вийшла дуже проста і цікава конструкція LED індикатора звуку. Замість тьмяною темряви в кімнаті з'явилися світлові ефекти.
