Надійний (неекстремальний) розгін процесора і пам’яті для материнських плат asus з процесором i7

Розглядаються UEFI настройки для ASUS Z77 материнських плат на прикладі плати ASUS PZ77-V LE з процесором Ivy Bridge i7. Оптимальні параметри вибиралися для деяких складних UEFI-налаштувань, які дозволяють отримати успішний розгін без зайвого ризику. Користувач послідовно знайомиться з основними поняттями розгону і здійснює надійний і не екстремальний розгін процесора і пам'яті материнських плат ASUS Z77. Для простоти використовується англійська мова UEFI.
Пост прохолодно прийнятий на сайті оверклокерів. Це зрозуміло, тому що на цьому сайті в основному відчайдушні безбашенні користувачі, які займаються екстремальним розгоном.

AI Overclock Tuner

Всі дії, пов'язані з розгоном, здійснюються в меню AI Tweaker (UEFI Advanced Mode) установкою параметра AI Overclock Tuner в Manual (рис. 1).

BCLK / PEG Frequency

Параметр BCLK / PEG Frequency (далі BCLK) на рис. 1 стає доступним, якщо обрані Ai Overclock TunerXMP або Ai Overclock TunerManual. Частота BCLK, що дорівнює 100 МГц, є базовою. Головний параметр розгону - частота ядра процесора, виходить шляхом множення цієї частоти на параметр - множник процесора. Кінцева частота відображається у верхній лівій частині вікна Ai Tweaker (на рис. 1 вона дорівнює 4,1 ГГц). Частота BCLK також регулює частоту роботи пам'яті, швидкість шин і т.п.
Можливе збільшення цього параметра при розгоні невелика - більшість процесорів дозволяють збільшувати цю частоту тільки до 105 МГц. Хоча є окремі зразки процесорів і материнських плат, для яких ця величина дорівнює 107 МГц і більше. При обережному розгоні, з урахуванням того, що в майбутньому в комп'ютер будуть встановлюватися додаткові пристрої, цей параметр рекомендується залишити рівним 100 МГц (рис. 1).

ASUS MultiCore Enhancement

Коли цей параметр включений (Enabled на рис. 1), то приймається політика ASUS для Turbo-режиму. Якщо параметр вимкнений, то буде застосовуватися політика Intel для Turbo-режиму. Для будь-яких змін при розгоні рекомендується включити цей параметр (Enabled). Вимкнення параметра може бути використано, якщо ви хочете запустити процесор з використанням політики корпорації Intel, без розгону.

Turbo Ratio

У вікні рис. 1 встановлюємо для цього параметра режим Manual. Переходячи до меню Advanced. CPU Power Management Configuration (рис. 2) встановлюємо множник 41.

Мал. 2
Повертаємося до меню AI Tweaker і перевіряємо значення множника (рис. 1).
Для дуже обережних користувачів можна порекомендувати початкове значення множника, рівне 40 або навіть 39. Максимальне значення множника для неекстремальному розгону зазвичай менше 45.

Internal PLL Overvoltage

Збільшення (розгін) робочої напруги для внутрішньої фазової автоматичного підстроювання частоти (ФАПЧ) дозволяє підвищити робочу частоту ядра процесора. Вибір Auto буде автоматично включати цей параметр тільки при збільшенні множника ядра процесора понад певного порогу.
Для хороших зразків процесорів цей параметр потрібно залишити на Auto (рис. 1) при розгоні до множника 45 (до частоти роботи процесора 4,5 ГГц).
Відзначимо, що стабільність виходу з режиму сну може бути порушена, при установці цього параметра в стан включено (Enabled). Якщо буде виявлено, що ваш процесор не буде розганятися до 4,5 ГГц без установки цього параметра в стан Enabled, але при цьому система не в змозі виходити з режиму сну, то єдиний вибір - робота на більш низькій частоті з множником менше 45. При екстремальному розгоні з множниками, рівними або перевищують 45, рекомендується встановити Enabled. При обережному розгоні вибираємо Auto. (Рис. 1).

CPU bus speed: DRAM speed ratio mode

Цей параметр можна залишити в стані Auto (рис. 1), щоб застосовувати в подальшому зміни при розгоні і налаштування частоти пам'яті.

Memory Frequency

Цей параметр видно на рис. 3. З його допомогою здійснюється вибір частоти роботи пам'яті.

Мал. 3
Параметр Memory Frequency визначається частотою BCLK і параметром CPU bus speed: DRAM speed ratio mode. Частота пам'яті відображається і вибирається в списку, що випадає. Задана можна проконтролювати в лівому верхньому кутку меню Ai Tweaker. Наприклад, на рис. 1 бачимо, що частота роботи пам'яті дорівнює 1600 МГц.
Відзначимо, що процесори Ivy Bridge мають більш широкий діапазон налаштувань частот пам'яті, ніж попереднє покоління процесорів Sandy Bridge. При розгоні пам'яті спільно зі збільшенням частоти BCLK можна здійснити більш детальний контроль частоти шини пам'яті і отримати максимально можливі (але можливо ненадійні) результати при екстремальному розгоні.
Для надійного використання розгону рекомендується піднімати частоту наборів пам'яті не більше ніж на 1 крок щодо паспортної. Більш висока швидкість роботи пам'яті дає незначний приріст продуктивності в більшості програм. Крім того, стійкість системи при більш високих робочих частотах пам'яті часто не може бути гарантована для окремих програм з інтенсивним використанням процесора, а також при переході в режим сну і назад.
Рекомендується також зробити вибір на користь комплектів пам'яті, які знаходяться в списку рекомендованих для обраного процесора, якщо ви не хочете витрачати час на настройку стабільної роботи системи.
Робочі частоти між 2400 МГц і 2600 МГц, мабуть, є оптимальними в поєднанні з інтенсивним охолодженням, як процесорів, так і модулів пам'яті. Більш високі швидкості можливі також за рахунок зменшення вторинних параметрів - таймінгів пам'яті.
При обережному розгоні починаємо з розгону тільки процесора. Тому спочатку рекомендується встановити паспортне значення частоти роботи пам'яті, наприклад, для комплекту планок пам'яті DDR3-1600 МГц встановлюємо 1600 МГц (рис. 3).
Після розгону процесора можна спробувати підняти частоту пам'яті на 1 крок. Якщо в стрес-тестах з'являться помилки, то можна збільшити тайминги, напруга живлення (наприклад на 0,05 В), VCCSA на 0,05 В, але краще повернутися до номінальної частоті.

EPU Power Saving Mode

Автоматична система EPU розроблена фірмою ASUS. Вона регулює частоту і напругу елементів комп'ютера з метою економії електроенергії. Ця установка може бути включена тільки на паспортної робочій частоті процесора. Для розгону цей параметр вимикаємо (Disabled) (рис. 3).

Коли вибрано (OK), буде працювати серія стрес-тестів під час Boot-процесу з метою автоматичного розгону системи. Остаточний розгін буде змінюватися в залежності від температури системи і використовуваного комплекту пам'яті. Включати не рекомендується, навіть якщо ви не хочете вручну розігнати систему. Чи не чіпаємо цей пункт або вибираємо cancel (рис. 3).

DRAM Timing Control

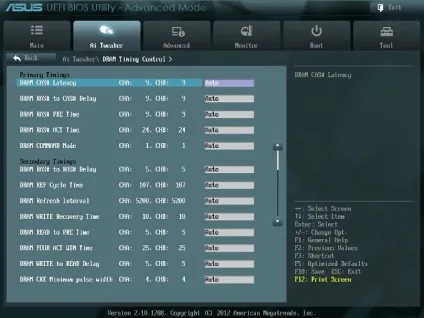

DRAM Timing Control - це установка таймінгів пам'яті (рис. 4).

Мал. 4.
Всі ці настройки потрібно залишити рівними паспортних значень і на Auto, якщо ви хочете налаштувати систему для надійної роботи. Основні таймінги повинні бути встановлені відповідно до SPD модулів пам'яті.

Мал. 5
Більшість параметрів на рис. 5 також залишаємо в Auto.

MRC Fast Boot

Увімкніть цей параметр (Enabled). При цьому пропускається тестування пам'яті під час процедури перезавантаження системи. Час завантаження при цьому зменшується.
Відзначимо, що при використанні більшої кількості планок пам'яті і при високій частоті модулів (2133 МГц і вище) відключення цієї настройки може збільшити стабільність системи під час проведення розгону. Як тільки отримаємо бажану стабільність при розгоні, включаємо цей параметр (рис. 5).

DRAM CLK Period

Визначає затримку контролера пам'яті в поєднанні з доданою частоти пам'яті. Установка 5 дає кращу загальну продуктивність, хоча стабільність може погіршитися. Встановіть краще Auto (рис. 5).

CPU Power Management

Вікно цього пункту меню наведено на рис. 6. Тут перевіряємо множник процесора (41 на рис. 6), обов'язково включаємо (Enabled) параметр енергозбереження EIST, а також встановлюємо при необхідності порогові потужності процесорів (всі останні згадані параметри встановлені в Auto (рис. 6)).
Перейшовши до пункту меню Advanced. CPU Power Management Configuration (рис. 2) встановлюємо параметр CPU C1E (енергозбереження) в Enabled, а решта (включаючи параметри з C3, C6) в Auto.

DIGI + Power Control

CPU Load-Line Calibration

Скорочена назва цієї параметра - LLC. При швидкому переході процесора в інтенсивний режим роботи зі збільшеною потужністю споживання напруга на ньому стрибкоподібно зменшується щодо стаціонарного стану. Збільшені значення LLC обумовлюють збільшення напруги живлення процесора і зменшують осідання напруги живлення процесора при стрибкоподібному зростанні споживаної потужності. Установка параметра рівним high (50%) вважається оптимальним для режиму 24/7, забезпечуючи оптимальний баланс між зростанням напруги і осіданням напруги харчування. Деякі користувачі вважають за краще використовувати більш високі значення LLC, хоча це буде впливати на просідання в меншій мірі. Встановлюємо high (рис. 7).

VRM Spread Spectrum

При включенні цього параметра (рис. 7) включається розширена модуляція сигналів VRM, щоб зменшити пік в спектрі випромінюваного шуму і наведення в довколишніх ланцюгах. Включення цього параметра слід використовувати тільки на паспортних частотах, так як модуляція сигналів може погіршити перехідну характеристику блоку живлення і викликати нестабільність напруги харчування. Встановлюємо Disabled (рис. 7).

Current Capability

Значення 100% на всі ці параметри повинні бути досить для розгону процесорів з використанням звичайних методів охолодження (рис. 7).

CPU Voltage

Є два способи контролювати напруги ядра процесора: Offset Mode (рис. 8) і Manual. Ручний режим забезпечує завжди незмінний статичний рівень напруги на процесорі. Такий режим можна використовувати короткочасно, при тестуванні процесора. Режим Offset Mode дозволяє процесору регулювати напругу в залежності від навантаження і робочої частоти. Режим Offset Mode кращий для 24/7 систем, так як дозволяє процесору знизити напругу живлення під час простою комп'ютера, знижуючи споживану енергію і нагрів ядер.
Рівень напруги живлення буде збільшуватися при збільшенні коефіцієнта множення (множника) для процесора. Тому краще всього почати з низького коефіцієнта множення, рівного 41х (або 39х) і підйому його на один крок з перевіркою на стійкість при кожному підйомі.
Встановіть Offset Mode Sign в "+", а CPU Offset Voltage в Auto. Завантажте процесор обчисленнями за допомогою програми LinX і перевірте за допомогою CPU-Z напруга процесора. Якщо рівень напруги дуже високий, то ви можете зменшити напругу шляхом застосування негативного зсуву в UEFI. Наприклад, якщо наше повне напруга живлення при множнику 41х виявилася рівною 1,35 В, то ми могли б знизити його до 1,30 В, застосовуючи негативне зміщення з величиною 0,05 В.
Майте на увазі, що зменшення приблизно на 0,05 В використовуватиметься також для напруги холостого ходу (з малим навантаженням). Наприклад, якщо з настройками за замовчуванням напруга холостого ходу процесора (при множнику, рівному 16x) є 1,05 В, то віднімаючи 0,05 В отримаємо приблизно 1,0 В напруги холостого ходу. Тому, якщо зменшувати напругу, використовуючи надто великі значення CPU Offset Voltage, настане момент, коли напруга холостого ходу буде таким малим, що призведе до збоїв в роботі комп'ютера.
Якщо для надійності потрібно додати напруга при повному навантаженні процесора, то використовуємо "+" зміщення і збільшення рівня напруги. Відзначимо, що введені як "+" так і "-" зміщення неточно відпрацьовуються системою живлення процесора. Шкали відповідності нелінійні. Це одна з особливостей VID, яка полягає в тому, що вона дозволяє процесору просити різний напруга в залежності від робочої частоти, струму і температури. Наприклад, при позитивному CPU Offset Voltage 0,05 напруга 1,35 В при навантаженні може збільшуватися тільки до 1,375 В.
З викладеного випливає, що для неекстремальному розгону для множників, приблизно рівних 41, найкраще встановити Offset Mode Sign в "+" і залишити параметр CPU Offset Voltage в Auto. Для процесорів Ivy Bridge, очікується, що більшість зразків зможуть працювати на частотах 4,1 ГГц з повітряним охолодженням.
Більший розгін можливий, хоча при повному завантаженні процесора це призведе до підвищення температури процесора. Для контролю температури запустіть програму RealTemp.

DRAM Voltage

Встановлюємо напруга на модулях пам'яті відповідно до паспортних даних. Зазвичай це приблизно 1,5 В. За замовчуванням - Auto (рис. 8).

VCCSA Voltage

Параметр встановлює напруга для System Agent. Можна залишити на Auto для нашого розгону (рис. 8).

CPU PLL Voltage

Для нашого розгону - Auto (рис. 8). Звичайні значення параметра знаходяться близько 1,8 В. При збільшенні цієї напруги можна збільшувати множник процесора і збільшувати частоту роботи пам'яті вище 2200 МГц, тому що невелике перевищення напруги щодо номінального може допомогти стабільності системи.

PCH Voltage

Можна залишити значення за замовчуванням (Auto) для невеликого розгону (рис. 8). На сьогоднішній день не виявилося істотного зв'язку між цим напругою на чіпі і іншими напругами материнської плати.

CPU Spread Spectrum

При включенні опції (Enabled) здійснюється модуляція частоти ядра процесора, щоб зменшити величину піку в спектрі випромінюваного шуму. Рекомендується встановити параметр в Disabled (рис. 9), тому що при розгоні модуляція частоти може погіршити стабільність системи.
