Мзс - противибухових захисна секція (малогабаритна), ооо «НВП« ЦСО »

призначення

Противибухові захисні секції (малогабаритні) - МЗС - призначені для захисту від впливу ударної хвилі великої тривалості з тиском від 0,3 до 10 кгс / см 2.

Противибухові захисні секції (малогабаритні) - МЗС, під впливом ударної хвилі, автоматично закривають вентиляційні шахти і повітроводи, створюючи перепону для проходження ударної хвилі в притулок.

Противибухові захисні секції (малогабаритні) - МЗС - встановлюються на повітроводах і в вентиляційних отворах будівель і споруд в будь-якому робочому положенні. При виборі місця установки секції слід враховувати необхідність вільного доступу фахівців для проведення профілактичних і ремонтних робіт.

позначення

Противибухові захисні секції (малогабаритні) - МЗС мають такий вигляд позначення:

Основні комплектуючі та принцип роботи

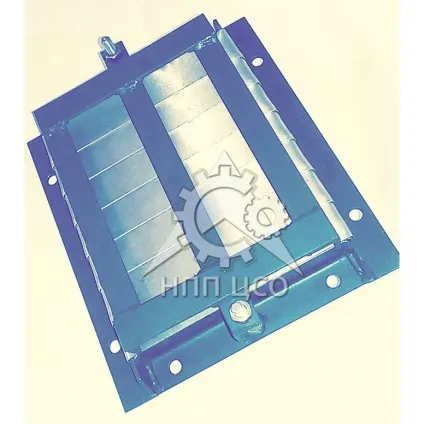

Противибухових захисна секція (малогабаритна) - МЗС (див. Рис. 1) виглядає у вигляді металевої рами 1 в формі прямокутника з привареними до неї ребрами жорсткості, які утворюють комірки. Осередки прикриваються сім'ю дюралюмінієвими лопатями 2 на пружинах.

Під впливом тиску ударної хвилі, лопаті 2 щільно притискаються до грат, затримуючи проникнення ударної хвилі в вентиляційну систему. Після того, як ударна хвиля втрачає свою силу, вони, під впливом пружин, займають вихідне положення. Кут нахилу лопатей до площини решітки встановлюється в межах від 0 до 45 градусів і коригується «вгору-вниз» рухомий рамою 3 за допомогою регулювальних гвинтів 4.

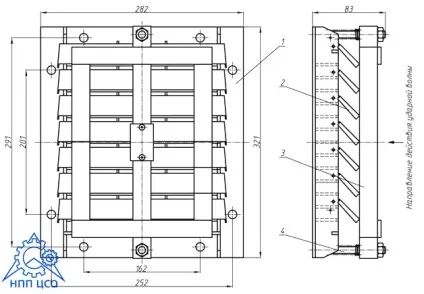

Малюнок 1 - противибухових захисна секція (малогабаритна) - МЗС

Позначення на кресленні:

2 - Лопата

3 - Рухома решітка

4 - Гвинт

Технічні характеристики

Технічна властивості і габаритні розміри противибухових захисних секцій (малогабаритних) - МЗС пропісаниніже в таблиці.

комплектність

У комплект поставки противибухового захисної секції (малогабаритної) - МЗС входить:

• противибухових захисна секція (малогабаритна) - МЗС;
• паспорт;
• технічний опис;
• Інструкція з експлуатації.

У документації противибухового захисної секції (малогабаритної) - МЗС - паспорті, технічному описі та інструкції з експлуатації - доводиться інформація про технічні характеристики продукції, правила і вимоги безпечної експлуатації, гарантійний термін служби і контакти підприємства-виготовлювача.

маркування

Противибухових захисна секція (малогабаритна) - МЗС має на корпусі фірмову заводську шильду з маркуванням:

• найменування підприємства-виробника;
• позначення противибухового захисної секції;
• заводський порядковий номер;
• дата випуску;
• маса вироби.

Противибухові захисні секції (малогабаритні) - МЗС - укладаються і зміцнюються на дерев'яні піддони таким чином, щоб повністю забезпечити захист виробів від пошкоджень і деформацій.

Перед упаковкою, лопаті противибухового захисної секції (малогабаритної) - МЗС - регулювальними гвинтами притягують до площини решітки (кут нахилу дорівнює 2-3 °).

Весь пакет додається документації (паспорт, технічний опис і інструкція з експлуатації, копії сертифікатів відповідності тощо) супроводжує продукцію до місця призначення.
