Муфтові нарізні сполучення обсадних труб баттресс

Галузь застосування

Муфтове з'єднання обсадних труб з різьбою трапецеїдального профілю призначене для будівництва і експлуатації вертикальних свердловин нафтових, газових і газоконденсатних родовищ.

опис конструкції

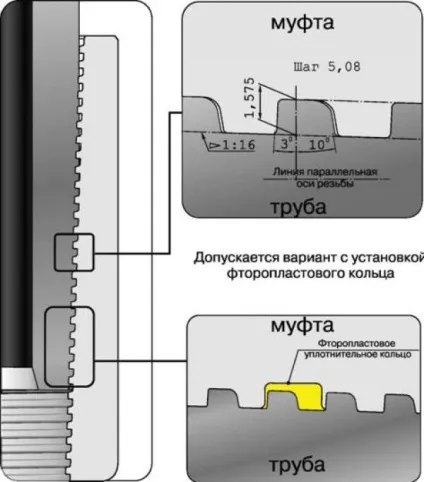

Особливістю конструкції обсадних труб з різьбою «Баттресс» є висока опірність нарізного сполучення розтягуючих навантажень. Профіль різьби «Баттресс» має вигляд неравнобедренной трапеції з кроком 5,08 мм і конусностью 1:16. Заставна сторона, яка сприймає навантаження в момент посадки труби в муфту, а також працює на стиск, виконана під кутом 10 °, що забезпечує легку посадку труби в муфту і зменшує заїдання різьби. Опорна сторона профілю, яка сприймає навантаження на розтягнення має кут 3 °, що знижує ризик виходу різьблення труби із зачеплення з різьбленням муфти при значному розтягуванні і вигині.
Герметичність забезпечується тиском резьбоуплотнітельной мастила в конструкційних зазорах профілю нарізного сполучення. На вимогу споживача допускається виготовлення нарізного сполучення з фторопластовим кільцем ущільнювача в муфті.

геометрія муфти

Передбачається виготовлення двох типів конструкції муфти: звичайна і спеціальна муфта зі зменшеним зовнішнім діаметром і збільшеною фаскою по зовнішньому діаметру. Конструкція спеціальної муфти меншого зовнішнього діаметра підвищує прохідність обсадної колони в місцях з великим викривленням свердловини.

контроль свинчивания

Контроль якості машинного свинчивания здійснюється по положенню торця муфти щодо трикутного знаку нанесеного на трубі. Правильно зібране з'єднання вважається: коли торець муфти не доходить один оборот дощенту трикутного знаку.

Основні характеристики з'єднання з різьбленням «Баттресс»

Позначення розміру труби, дюйм
