Монтаж теплової завіси схема підключення і установки
Запобігти надходженню холодних мас повітря через відкриваються дверні прорізи допоможе монтаж теплової завіси, яка вважається найефективнішим типом обладнання для зниження тепловтрат.
Установки даного класу в основному монтуються в приміщеннях з великою прохідністю, але не меншу ефективність вони показали і при розміщенні над вікнами, наприклад в умовах кас, невеликих торгових павільйонів.

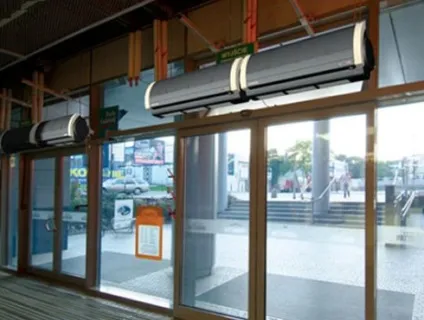

Промислові повітряні завіси KP-BB Juwent на воротах розмірами 12х8м
Загальні питання по установці теплових завіс
Один з головних порад фахівців - установка теплової завіси повинна здійснюватися тільки професіоналом, який знає всі тонкощі освіти різнотемпературних повітряних потоків, здатним оцінити технічні можливості обладнання. Звичайно, це спричинить за собою збільшення вартості пристрою, але забезпечить гарантією і сервісним обслуговуванням теплових завіс.
Якщо розглядати процес монтажу теплової завіси в цілому, то в першу чергу необхідно звернути увагу на наступні моменти:
- Монтувати теплову завісу необхідно якомога ближче до площини отвору, при цьому необхідно домагатися повного його перекриття створюваним повітряним потоком.
- Установка повітряно-теплових завіс виконується тільки зсередини приміщення. Зовнішня навішування допускається тільки в разі запобігання можливості перегріву або розморожування рефрижераторних (холодильних) камер.
- Перед введенням в дію теплової завіси необхідно відрегулювати систему вентиляції і кондиціонування будівлі. Повинен бути обраний такий режим роботи даних систем, що мінімізувати вплив на створювані завісою повітряні потоки.

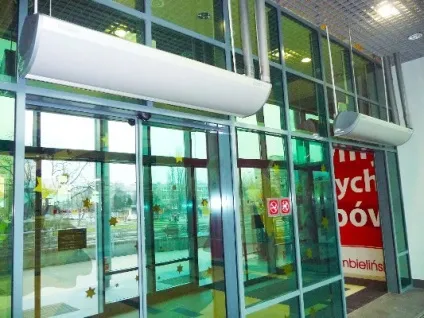

Схема монтажу повітряних теплових завіс Portier Basic
Для кріплення елементів установки необхідно застосовувати тільки пропоновані виробником кронштейни. Для монтажу так само використовуються анкери, здатні витримати не тільки вагу вузлів завіси, а й можливу вібраційне навантаження.
Способи установки теплових завіс
Залежно від моделі завіси застосовують вертикальну або горизонтальну схему монтажу (існують і універсальні моделі, які можна кріпити в обох положеннях).
- Теплова завіса вертикальної установки найчастіше застосовується для захисту високих вузьких отворів. В таких умовах для створення потоку, що повністю перекриває перетин проходу, може бути забезпечено тільки дуже потужною горизонтальної завісою. Тому застосування вертикального монтажу є економічно вигідним варіантом.

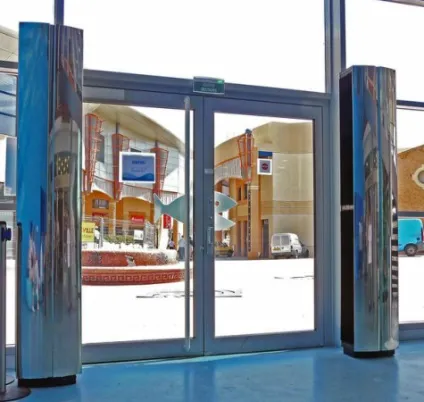

Вертикальний монтаж теплової завіси DEFENDER
Установка здійснюється з однієї з бічних сторін отвору, при цьому відстань від стіни має бути не менше 30 см.
- Горизонтальний монтаж на сьогоднішній день поширений набагато більше. В цьому випадку завіса монтується над віконним (дверним) отвором. При виборі пристрою необхідно стежити за тим, щоб його робоча зона відповідала або кілька перевершувала ширину дверей.

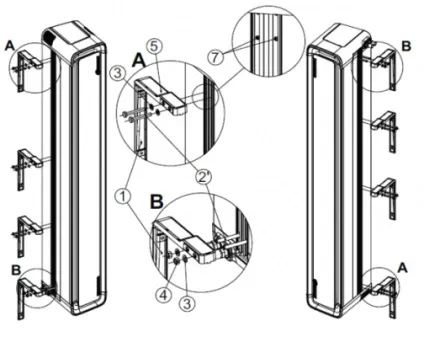

Вертикальний монтаж DEFENDER
Досить часто все вузли завіси встановлюються в конструкцію підвісної стелі, видимими залишаються тільки решітки повітрязабірників і повітропроводів. Такий спосіб привабливий не тільки з дизайнерської точки зору, прихований монтаж може дещо знизити рівень створюваного при роботі установки шуму.
Вибираючи горизонтальні теплові завіси, пам'ятайте про те, що кожна модель має певну максимальну робочу висоту. Більшість агрегатів здатні ефективно захищати двері висотою до 3,5-4 метрів, а установки для надвеликих транспортних воріт (висотою до 15 метрів) найчастіше випускаються при індивідуальній розробці проекту.
Монтаж теплових завіс
Перед тим, як встановити теплову завісу, необхідно ретельно вивчити всю прикладену до неї документацію.
Всі рекомендації виробника по монтажу та експлуатації обов'язкові для виконання, тільки дотримання технології монтажу може гарантувати довговічність і ефективність роботи обладнання.
- До бетонних або цегляних поверхонь елементи обладнання кріпляться за допомогою спеціальних кронштейнів, які входять в комплект поставки. Якщо передбачається установка на каркасні конструкції, або сендвіч панелі різного типу, то може знадобитися додаткове посилення несучих елементів будівлі. Це пов'язано не тільки з вагою самої установки, а й з виникаючими вібраційними навантаженнями.
- Крок установки кронштейнів зазвичай становить 0,5-0,6 метра (може змінюватися в залежності від виробника і габаритів пристрою).
- Кріплення кронштейнів до конструктивних елементів будівлі здійснюється за допомогою анкерів або болтів (шпильок) відповідної довжини. Вибирати кріпильні елементи з меншим діаметром не можна.
- Перед бурінням отворів для кріплення необхідно перенести на поверхню стіни або перекриття розмітку, відповідну розташуванню пазів в кронштейнах. На цьому етапі необхідно ретельно стежити за правильністю розташування всіх отворів, будь розбіжність може призвести до зменшення надійності кріплення.
- У деяких випадках допускається кріплення теплової завіси в підвішеному стані, для чого використовують спеціальні монтажні підвіси.
- Всі кріпильні гвинти повинні бути затягнуті з необхідним зусиллям (для цього можна застосовувати динамометричні ключі), обов'язково встановлюються гравери і шайби.
- Після обтягування всіх гвинтів виконується візуальний огляд і перевірка надійності кріплення.
- Для захисту широких отворів горизонтальними пристроями може застосовуватися послідовна установка декількох завіс. При цьому вони повинні перекривати весь отвір в цілому.
Електрична теплова завіса DEFENDER 100 EHN
При монтажі необхідно забезпечити поділ вступників та вихідних повітряних потоків. Недотримання цієї вимоги може привести до зниження ефективності роботи пристрою.
Підключення теплових завіс
На практиці використовують агрегати з електричним або водяним калорифером, підключення теплової завіси в цьому випадку істотно відрізняється.
Більш просто в технічному плані виконати підключення електричних теплових завіс. Одне з небагатьох умов полягає в наявність окремої лінії електроживлення, що має відповідне перетин (кабель повинен витримувати тривалу роботу при максимальному навантаженні). Крім того, професіонали рекомендують прокласти і резервну лінію харчування, це допоможе запобігти можливим проблемам в майбутньому.
Крім того, обов'язково наявність захисного заземлення корпусу завіса і всіх силових електричних елементів. Більшість систем комплектуються системами автоматичного управління і захисту. Але в той же час не зайвим буде установка блоку УЗО, здатного знеструмити установку при виникненні аварійних ситуацій.
При виконанні електромонтажних робіт необхідно виконувати вимоги нормативних документів, що регламентують установку електроустаткування. Всі місця з'єднань електричної мережі повинні бути ретельно заізольовані. Схема підключення теплової завіси повинна забезпечити безпеку експлуатації агрегату, тим більше це стосується місць з великою кількістю проходять через отвір людей.
Схема монтажу водяній теплової завіси
Більш складним вважається підключення установок з водяними теплообмінниками. Такі агрегати можуть підключатися до мережі центрального опалення або гарячого водопостачання. Для забезпечення ефективності роботи в деяких випадках доводиться вдаватися до установки додаткового циркуляційного насоса, здатного збільшити теплову віддачу завіси.
Схема електричного підключення практично не відрізняється від стандартної електрозавеси. Різниця полягає в можливості застосування проводки з меншим перетином (споживана потужність водяних пристроїв істотно менше). В силі також залишаються вимоги щодо наявності заземлення та пристроїв захисної автоматики.
Підключення теплової завіси до джерела теплоносія виконується за допомогою спеціальних пристроїв (колекторів). При цьому слід звертати увагу на правильність підключення (вхідний та вихідний потоки енергоносія).
Рекомендується підключення агрегату до магістралі виконувати за допомогою швидко-з'єднань, це суттєво спростить в майбутньому ведення профілактичних і ремонтних робіт.
Якщо передбачається підключення до джерел центрального теплопостачання, то слід передбачити монтаж в систему спеціального фільтра, який забезпечить значний робочий ресурс теплообмінника.
З огляду на те, що прокладка всіх комунікацій здійснюється в безпосередній близькості від зовнішніх стін будівлі, рекомендується додатково утеплити всі змонтовані трубопроводи.
Всі технічні нюанси монтажу перерахувати в одному матеріалі практично неможливо. Тому найкращим варіантом буде довірити монтаж і регулювання теплових завіс спеціалізованої компанії, особливо якщо мова йде про встановлення потужних пристроїв.
